Николай Пахомов - Образцовые броненосцы франции. Часть III. “Шарль Мартель”

Коффердам. Над поясом возвышается броневой коффердам; этот коффердам, высотой 1,15м, состоит из двойного кессона листовой стали, идущего по всему периметру корабля и образующего 111 отделений. Он защищён сталью постоянной толщиной 100 мм и высотой 1,19 м по всему периметру корпуса, за исключением носа, где эта высота, до шпангоута № 22, достигает 2,51 м. В центральной части и на корме эта броня таким образом получает завал по сравнению с поясом. В носу этот завал постепенно уменьшается и совсем исчезает в районе форштевня. Верхний край этой брони выступает на всей длине корабля.

Палубы. Произведённые опыты показали, что броневая палубная защита в один слой недостаточна, необходимы два слоя, из которых один - наружный, вызвал бы взрыв снаряда, а другой - внутренний, защищал бы от осколков при взрыве. Поэтому броневая палуба "Шарль-Мартэль" состоит из двух слоёв: собственно броневая палуба и противоосколочная палуба.

Броневая палуба представляет собой набор железных плит толщиной 7 см в центральной части и 10 см вдоль бортов. Эти плиты установлены на двойной, 2x10 мм, подстилке из листовой стали. Центральная часть на один метр возвышается над ватерлинией и постепенно понижается к бортам для присоединения к верхнему краю пояса. В местах, где в этой палубе требовалось прорезание отверстий, как то: выход дымовых труб или сходные люки, - устроены стальные комингсы высотой 57 см. Эти комингсы имели толщину 234 мм по верхнему краю и 434 по нижнему краю.

На расстоянии 900 мм под броневой палубой расположена 25-мм противоосколочная палуба. Она также настелена на двойной, 2x10 мм, подкладке листовой стали. Эта палуба связана с броневой множеством продольных и поперечных водонепроницаемых переборок, составляющих клетчатый слой. Протяжённость палубы - от форштевня до шпангоута № 111. Интересно, что в записке, датированной 15 сентября 1900 г. и перечислявшей основные характеристики броненосца, говорится о 40-мм противоосколочной палубе. Такое разночтение может указывать на то, что палуба имела 40-мм толщину у борта и 25-мм на горизонтальном участке.

Боевая рубка. Поставщик брони завод в Сэн- Шамон. Укрытие командира или боевая рубка представляет собой эллиптическое кольцо из стали толщиной 23 см на 3-см подкладке. Это кольцо окружает фок-мачту с несоосностью центров: мачта смещена к тыльной стороне рубки. Внутренние размеры 4,3 м на примерно 3,35 м, причём эллипс вытянут перпендикулярно диаметральной плоскости. Эта боевая рубка закрывается сзади дверью толщиной 54 мм, сверху нависает крыша из закалённой стали толщиной 4 см.

Башни. Поставщик брони фирма Шнейдер. Подвижные части 305- и 274,4-мм башен защищены бронёй из кованной молотом стали толщиной 37 см; неподвижные части этих же башен сделаны из кованой 32-см стали. Броневые плиты, как неподвижной части, так и подвижной части, крепились к обшивке из листовой стали толщиной 30 мм. Крыша изготовлена из 7-см стали, кованной молотом на 20-мм обшивке, а пол из той же стали на 10-мм подкладке. Для 138,6-мм башен стены были из стали толщиной 10 см, на 20-мм обшивке; крыша и пол из 2-см стали на 10-мм обшивке.

30-см башни. Два 305-мм орудия модели 1887 располагались в носовой и кормовой башнях (осевая носовой башни между шпангоутами № 29 и 30, кормовой - между шпангоутами № 92 и 93). Высота огня от ГВЛ носового орудия 8,7 м, кормового 6,7 м. Величина сектора горизонтального обстрела - 314° (157°+157°) для носовой башни и 286° (143°+143°) для кормовой башни. Углы вертикального наведения + 14° и -5°. Заряжание при угле снижения -3° и любом угле поворота башни. Орудие имело длину 46,4 калибров (14150 мм). Вес орудия 44,3 т. Вес всей башни достигал приблизительно 93,7 т. 292-кг снаряд развивал дульную энергию 9889 тонно-метров и мог пробить у дула 906,78 мм железной брони. На дистанции 10,8 кабельтов такой снаряд, выпущенный со скоростью 823 м/с, пробивал любую существовавшую на то время броню.

Как мы уже говорили, башенная артиллерия броненосца была изготовлена фирмой Шнейдер в Крёзо. Нижеследующее описание артиллерийских установок взято из официального акта, приложения к контракту на поставку (аналогичные русские документы носят название "Описание и технические условия").

"Вращающаяся часть 30-см башни состояла из следующих элементов:

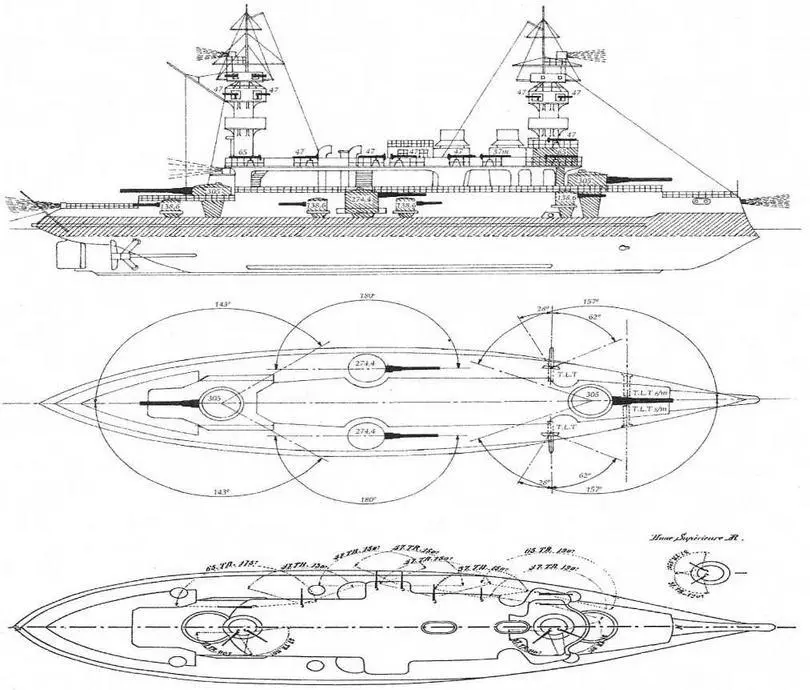

Броненосец "Шарль Мартель". 1896 г. (Наружный вид с указанием бронирования и секторы обстрела орудий главного калибра (в центре) и малокалиберной артиллерии бывшей на вооружении корабля в период с 1900 до 1906 гг. (внизу)
