Главный и средний калибр оснащались ночными прицелами, в изготовлении которых Ляборатуар Сэнтраль дё ля Марин (Laboratoire Centrale de la Marine) достигла известных успехов. Так, начальник Учебно-артиллерийским отряда Балтийского флота контр-адмирал З.П.Рожественский отмечал, что "Лучшие ночные прицелы из принятых в иностранных флотах принадлежат французскому флоту. Там очертания целика и мушки освещаются изнутри, так что нет никакой разницы в приёме наводки днём и ночью, да сверх того, шкала прицела и деривационной трубки освещается против индекса каждый раз, когда нужно менять высоту или боковое отклонение".

Для освещения приборов поначалу использовался ток судовых динамо-машин или аккумуляторов, последние из-за громоздкости и капризности быстро вышли из употребления и в 1902 году были заменены компактными сухими элементами фирмы "Hydra".

Лёгкая артиллерия. Её первоначальный состав (на 1896 г.) был следующим: четыре 65-мм скорострельных орудия Гочкиса, двенадцать 47-мм скорострельных пушек Гочкиса, три 37-мм револьверных и две 37-мм одноствольных пушек Гочкиса.

В октябре 1896 года к этому вооружению добавились два 47-мм орудия Гочкиса. В марте 1897 г. на каждый средний марс было поставлено ещё по два 47-мм орудия, таким образом общее их число было доведено до восемнадцати. Наконец, осенью 1899 г. были сняты все 37-мм пушки Гочкиса, а в следующем году на места 37-мм одностволок поставили 37-мм полуавтоматические пушки Максим. С таким составом вооружения корабль проходил до лета 1906 г., когда сняли полуавтоматы. Всё остальное вооружение сохранилось без изменений до самого окочанчания карьеры броненосца.

Четыре 65-мм скорострельных орудия Гочкиса модели 1891 располагались симметрично на носовой и кормовой оконечностях продольного мостика. Сектор горизонтального огня носовой пары 190° (30°+90° + 70°), кормовой - 175° (90° + 85°). Высота огня над ГВЛ 12,3 м. Углы вертикального наведения -30° +25°.

Восемнадцать 47-мм орудий находились: восемь на станках "с кринолином" на большом продольном мостике, два того же типа на верхнем носовом мостике, ещё восемь, на специальных тумбах и станках с откатом, распределялись между средними марсами обеих мачт. Сектор горизонтального огня четырёх пар 47-мм орудий продольного мостика составлял 150° (считая с носа в корму: 75°+75°, 90°+60°, 60°+90°, 75°+75° и 75°+75°), орудий, стоящих на крыльях носового мостика - 190° (30°+90°+70°), восьми марсовых орудий - 110°.

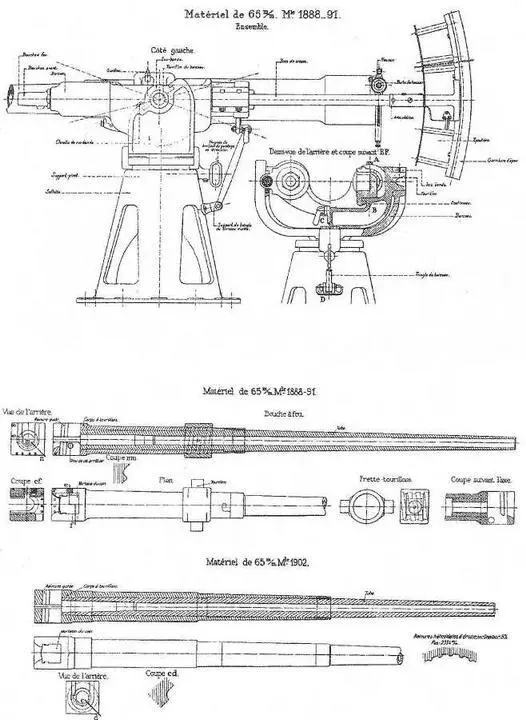

Чертеж казенной части, ствола и деталей 65-мм орудия принятого на вооружение французского флота в конце 19-го века.

Что касается 37-мм пушек, установленных на тумбах со штырём, то они находились: две одноствольных побортно на продольном мостике в корму от носовой дымовой трубы (сектор огня 150° (75°+75°), три револьверных на верхнем марсе грот- мачты (сектор огня 110°). Верхний марс фок-мачты, напротив, был избавлен от всякой артиллерии.

Торпедное вооружение. Броненосец был вооружён четырьмя торпедными аппаратами: двумя подводными неподвижными, установленными перпендикулярно диаметральной плоскости, и двумя надводными. Последние относились к модели с выдвижным совком и с шаровым шарниром и были подвешены под бимсами аналогично "Брэнюс". Заметим, что на этом типе трубы совок становился видимым только во время пуска торпеды; именно этот момент запечатлён на публикуемой фотографии, которая для нас крайне интересна, несмотря на её посредственное качество. Угол горизонтального наведения этих аппаратов 90- 62° в нос от траверза и 28° в корму.

Торпеды были модели 1892 диаметром 450 мм при длине 5,05 м и весе заряда 75 кг.

Прожекторы. В числе шести, они располагались: два на платформах мачт, один в носу на палубе батареи под полубаком за двухстворчатым люком, два на правом и левом борту над 274,4-мм башнями, один на юте. Все эти прожекторы были типа Манжен диаметром зеркала 60 см и лампами Сотэр-Арле горизонтального типа. Расположение и тип прожекторов не менялись на протяжении всей службы.

Главные паровые машины имели следующие ТТД: проектное максимальное число оборотов в минуту 95, общая максимальная проектная мощность, л.с. 13070, общая максимальная достигнутая мощность, л.с. 14997, скорость хода проектная 17 уз, скорость хода максимальная, полученная на испытаниях 5 мая 1897 г., 18,128 уз при 14900 л.с., запас угля нормальный/полный, т 670/800, дальность плавания со скоростью 10 уз., миль 4000
