Олег Рубанов - Линейные корабли Японии. 1909-1945 гг.

Вес установки со щитом равнялся 21 т. Система управления огнем противоминного калибра была такая же, как на линкорах типа "Фусо".

На момент вступления в строй на кораблях имелись 6 7,7-мм пулеметов системы Льюиса, с водяным охлаждением. Их вес со станком равнялся 28 кг, скорострельность 900 выстрелов в минуту, угол возвышения ствола достигал + 85°, снижения - 25°, дальность стрельбы по вертикали 3000 м, по горизонтали 4000 м (фактическая эффективная дальность стрельбы 300 м). Патроны для пулеметов хранились и подавались в лентах по 100 штук.

Торпедное вооружение включало 6 533-мм подводных торпедных аппаратов.

Экипаж в 1918 году насчитывал 1360 человек.

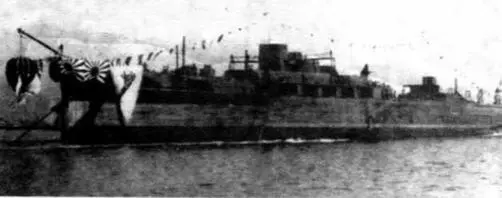

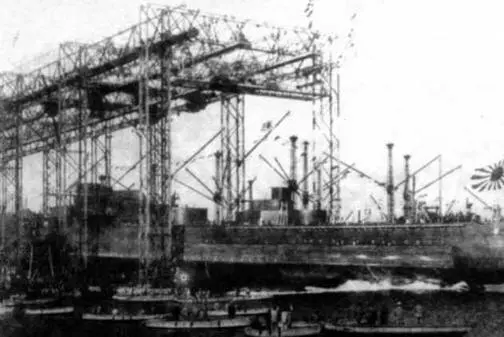

Линейный корабль "Исе" во время спуска на воду 12 ноября 1916 г.

В 1921 году на линкорах были установлены 76,2-мм зенитные орудия "Тип 3". В 1930-1931 годах (по другим данным, в 1929-1930 годах) на них выполнили работы по перепланировке носовой надстройки, кроме этого, на фок-мачте установили платформы. В 1933 году на кораблях появилось авиационное вооружение — на крыше третьей башни главного калибра установили катапульту. Авиагруппа состояла из трех самолетов, которые могли вести разведку и корректировать огонь артиллерии. В середине 1930-х годов оба корабля прошли большую модернизацию, целью которой было "подтянуть" их до требований того времени.

По завершении работ основные тактико-технические данные выглядели следующим образом:

Водоизмещение: стандартное 36372 т, полное 40811 т (по другим данным, 33964 т и 40183 т).

Размерения: наибольшая длина 215,8 м, длина между перпендикулярами 213,36 м, ширина 31,75 м (по другим данным, наибольшая ширина была равна 33,83 м), осадка 9,03 м. Изменения размерений были вызваны удлинением корпуса и установкой булей противоминной защиты.

Система бронирования в основном оставалась прежней, только до 120-мм увеличилась толщина бронированной палубы над погребами боезапаса, машинными и котельными отделениями.

С кораблей сняли старые котлы и турбины, и их место заняли новые механизмы. Пар вырабатывали 8 котлов нефтяного отопления системы "Кампон Рр Го", с температурой пара 270° и давлением 25 кг/см". Пар поступал к 4 турбинам системы "Кампон" с зубчатой передачей. Проектная мощность механизмов составила 80000 л.с, скорость хода 24,5 узла. Во время испытаний на "Исе" зафиксировали мощность 81050 л.с, а скорость хода 25,26 узлов. Дальность плавания с экономической скоростью 16 узлов достигала 7870 миль. Запас топлива составил 5313 тонн. После модернизации дымоходы от всех котлов свели в одну трубу, так как число котельных отделений было сокращено.

Число и калибр башен главного калибра осталось прежним, но был увеличен угол возвышения орудий до 43°, выросла соответственно и дальность стрельбы, она отныне была равна 35400м.

Из-за невозможности стрельбы при волнении сняли 4 носовых казематных орудия по 2 с каждого борта. 11а оставшихся увеличили угол возвышения до 30°, при этом дальность стрельбы увеличилась до 19100 м.

С линкоров убрали 76,2-мм зенитные орудия и вместо них установили 4 спаренных 127-мм зенитных орудия. Появилась малокалиберная зенитная артиллерия — 40-мм зенитные автоматы и 13,2-мм пулеметы. По другим данным на линкорах типа "'Исе" установили 25-мм автоматы.

Полностью были заменены приборы управления огнем. Главный калибр обслуживал центральный автомат стрельбы '"Тип 14", данные для него вырабатывались визирным постом "Тип 13" и 4 дальномерами с шестиметровой базой "Тип 14". Системы управления огнем 140-мм орудий оставались прежними, а 127-мм зенитные орудия дальнего боя своей системы управления огнем пока не получили.

Во время проведения работ корабли лишились торпедного вооружения.

Значительные изменения претерпело авиационное вооружение — катапульту с крыши башни сняли. Катапульты и краны для подъема самолетов с воды перенесли на ют. Там по правому борту размешалась катапульта "Куре №2" и 3 гидросамолета "Е7К2/Е" ("Дейв").

По окончании модернизации экипаж насчитывал 1376 человек.

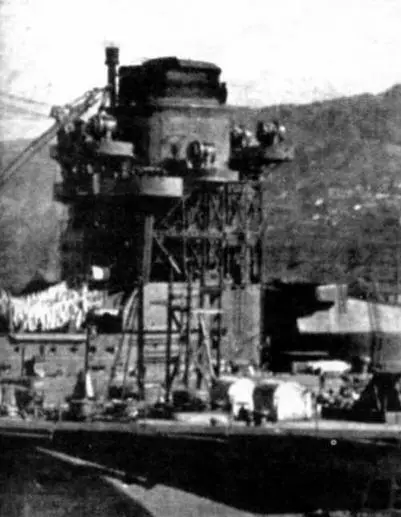

Линкор "Исе" во время модернизации. Середина 1930-х гг.

В 1939 году установили новую систему управления огнем. Главный калибр управлялся с помощью двух центральных автоматов стрельбы "Тип 94". Дальномеры "Тип 14" были установлены в двух полностью стабилизированных постах "Тип 94". Противоминный калибр вел огонь по данным 2-х командно-дальномерных постов "Тип 13", в которых стояли дальномеры с базой 4,5 м "Тип 13". Зенитная артиллерия дальнего боя управлялась с помощью 3-х стабилизированных командно-дальномерных постов "Тип 89", в которых находились дальномеры "Тип 94" с базой 4,5 м.
