Олег Рубанов: Линейные корабли типа "Нагато". 1911-1945 гг.

Система противоминной защиты и бронированная цитадель предназначалась для прикрытия жизненно важных мест корабля, таких, как машинные и котельные отделения, погреба боезапасов, важнейшие посты управления от непосредственного воздействия подводного взрыва.

Проведенные в 1924 г. испытания с использованием корпуса недостроенного линкора "Тоза" в корне изменили основные положения концепции противоминной защиты, и поэтому приняли решение о перестройке всей ее системы. Были добавлены новые противоминные переборки, снаружи установили були, между барбетами башен № 1 и № 4, (что составляло 137,144 м или 63,15% длины корпуса), высотой 13,5 м и шириной 2,84 м. В верхней части булей шел коридор, заполненный рядами стальных труб диаметром 225 мм. Верхняя кромка булей была выше ватерлинии на 1,76 м.

В результате увеличилось водоизмещение кораблей. Стандартное водоизмещение "Нагато" выросло до 39130 т, а для "Мутсу" аналогичный показатель стал равен 39050 т. На испытания корабли вышли со следующим водоизмещением "Нагато" — 43580 т (при осадке 9,494 м), "Мутсу" 43439 т. Полное водоизмещение "Нагато" в тот период составляло 46356 т (при осадке 10,04 м), стандартное 37715 т (при осадке 8,31 м).

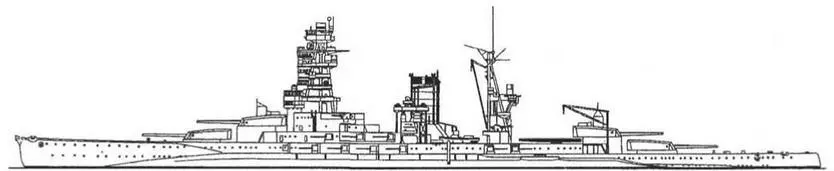

Линейный корабль "Мутсу". 1936 г. (Наружный вид)

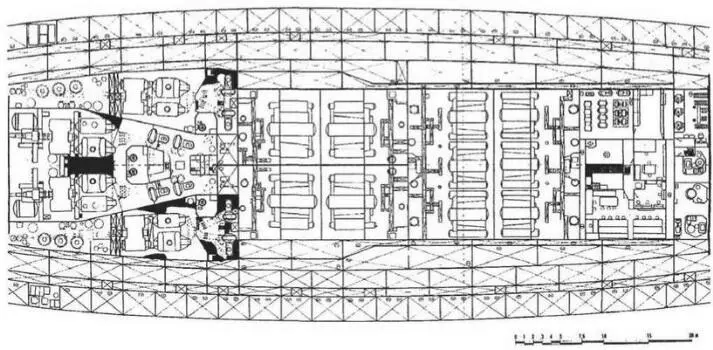

Линейные корабли типа "Нагато". Конец 1930-х гг. (План котельных и турбинных отсеков)

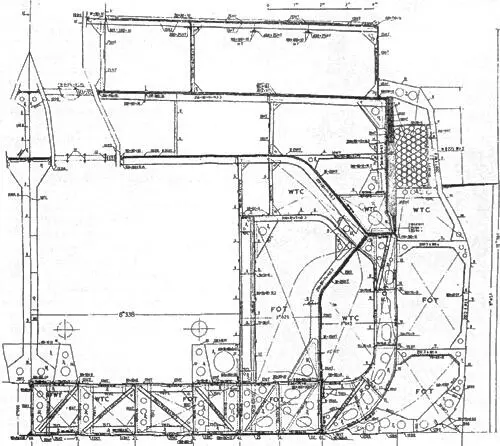

Линейные корабли типа "Нагато". Конец 1930-х гг. (Конструктивный мидель-шпангоут)

Во время модернизации была произведена замена стволов артиллерии главного калибра, усилено бронирование башен установкой дополнительных плит. Увеличилась дальность стрельбы с 33000 м до 37000 м. Этого удалось добиться за счет увеличения угла возвышения орудий с 30° до 43°. С линкоров демонтировали по два 140-мм орудия, находившихся в носовом каземате. Увеличили дальность стрельбы казематных орудий с 15800 (верхний ярус) и 17000 (нижний ярус) до 20000 метров. Этого удалось добиться за счет увеличения углов возвышения орудий с 20° (верхние) и 25° (нижние) до 35°.

Состоящая на вооружении средняя зенитная артиллерия и ее приборы управления огнем были стандартизированы. В 1935-1936 годах на вооружение японского флота начали поступать 25-мм автоматы. Они постепенно вытеснили устаревшие 13 и 40-мм пулеметы и автоматы.

С "Нагато" и "Мутсу" сняли по 4 подводных торпедных аппарата и одноствольные 40-мм орудия.

Не избежала изменений и энергетическая установка. На ней произвели замену турбин на новые, состоящие каждая из 4-х турбин, высокого, среднего и низкого давления. Мощность механизмов "Нагато" составила 84000 л.с. Заменили и котлы — на линкорах установили 10 котлов (4 больших и 6 малых) типа "RO". Все они работали на жидком топливе, имели рабочее давление 22 кг/см², температуру пара 300°С.

После завершения работ площадь машинного отделения составила 516 м², котельных отделений 648 м². Энергетическая установка "Нагато" весила 3140 т, "Мутсу" 3071 т.

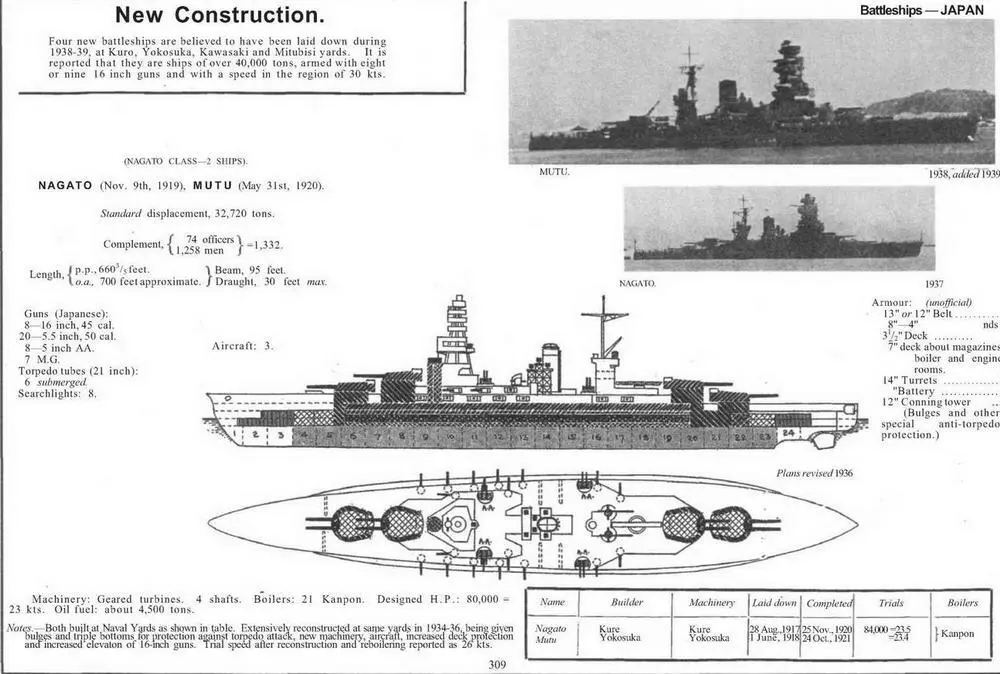

Справа: линейные корабли типа "Нагато". (Сведения о кораблях, опубликованные в английском справочнике "JANE'S FIGHTING SHIPS". 1939)

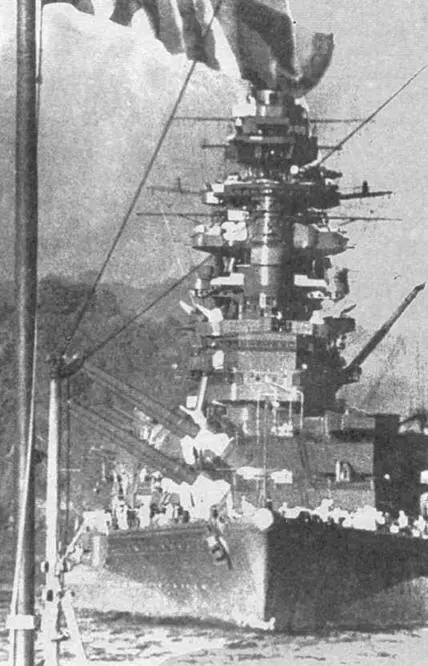

Линейный корабль "Нагато". Конец 1930-х гг.

Во время испытаний обнародованная мощность механизмов "Нагато" составила 82300 л.с, при скорости 24,98 узла, "Мутсу" 81443 л.с, при скорости хода 25,28 узла. Запас топлива "Нагато" составил 5788 т. "Мутсу" 5690 т.

Бронирование кораблей усилили. Теперь оно должно было выдержать попадания 406-мм бронебойных снарядов ("Тип 91"), с дистанции 20000-28000 метров.

Стоимость работ на двух линкорах составила 50 920 816 йен.

Ухудшающаяся международная обстановка требовала поддержания боевой готовности императорского флота на высоком уровне. Поэтому модернизации на линкорах продолжались. В конце 1936 года они прибыли на верфи в Куре и Йокосуку. С кораблей срезали один ярус кормовой надстройки, это было сделано для увеличения числа базирующихся на линкорах самолетов. Авиагруппа линкора теперь состояла из трех самолетов
