2) Резервный пост управления огнем главного калибра и пост управления зенитным огнем с соответствующим автоматом стрельбы располагались рядом с боевой рубкой.

3) На площадках башенноподобной фок-мачты должны стоять дальномеры и визиры, для получения данных о цели и посты управления прожекторами.

По возможности все посты дублировались.

Для воплощения в жизнь этого приказа на линкорах были проведены обширные работы, а для улучшения размещения артиллерийских боевых постов было принято решение перестроить фок-мачту. За образец взяли фок-мачту линкоров типа "Фусо".

Параллельно демонтировали противоторпедные сети. На линкорах установили прожекторы с диаметром зеркала 110 мм. Эти работы были произведены в 1926 году.

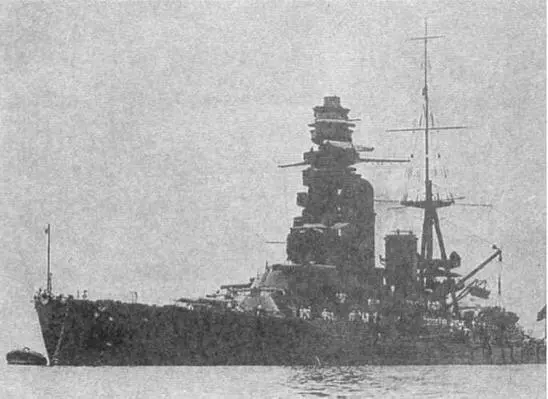

Линейный корабль "Мутсу". 1920-е гг.

При эксплуатации кораблей выяснилось, что во время переходов на большой скорости, волны заливают дальномеры носовых башен и носовые надстройки. Следствием чего явилась невозможность использовать при стрельбе оптические приборы. При определенной скорости хода волны достигали и боевой рубки. На основании этого приняли решение изменить форму носовой оконечности, сделав ее более острой.

Перестройку носовой части "Мутсу" провели в январе-мае 1927 года, в корме появилась вставка. В результате наибольшая длина корабля стала равной 217,39 м. С заливанием удалось справиться. Вскоре подобные работы провели и на "Нагато". После завершения переоборудования во внешнем виде линкоров появились отличия: на "Нагато" якорные клюзы остались на прежнем месте, а на однотипном корабле были перенесены вперед на надстроенную часть корпуса.

В два этапа произвели работы по усилению зенитного вооружения. В первый с 1932 по 1934 годы с кораблей демонтировали все пулеметы, а вместо них установили 4 двухствольных установки 13,2-мм пулеметов (по бортам у первой трубы, и у грот-мачты). Во второй с 1933 по 1934 годы установили 40-мм автоматы и 13-мм пулеметы.

В 1932-1934 годах на "Мутсу", в башнях № 2 и № 3, установили дальномеры с базой 10 м, а между грот-мачтой и башней главного калибра катапульту. Вскоре аналогичные работы выполнили и на "Нагато".

В 1934 году на линкорах на платформе у второй дымовой трубы установили по 2 40-мм автомата производства британской фирмы "Виккерс". Перестроили ходовой мостик — он стал закрытым. В этот же период между трубами появилась платформа, на которой установили прожекторы, зенитный дальномер с базой 4,5 метра, и приборы управления зенитным огнем.

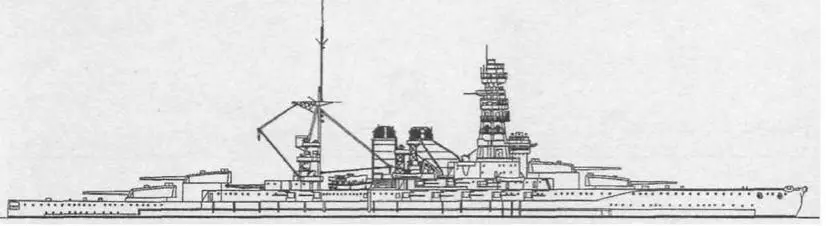

Линейный корабль "Мутсу". 1933 г. (Наружный вид)

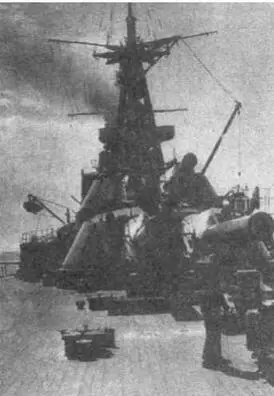

На палубе "Нагато". 1920-е гг.

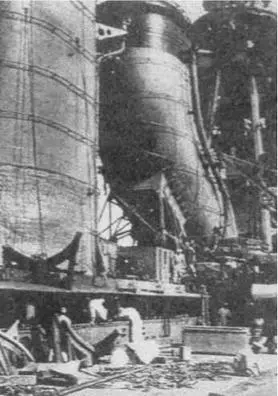

В этот период была произведена кардинальная модернизация кораблей. Работы на "Нагато" выполнила военно-морская верфь в Куре. Увеличили размер носовой надстройки, для размещения новых боевых постов, демонтировали первую дымовую трубу, изменили форму и размер второй дымовой трубы, на топе фок-мачты установили новый 10 м дальномер.

Главный броневой пояс ниже ватерлинии теперь состоял из двух рядов плит: верхнего толщиной 305 мм и высотой 2800 мм и нижнего толщиной 150 мм (по другим данным, 200 мм). Толщина нижней кромки пояса равнялась 100 мм, находилась она на 2,77 м ниже конструктивной ватерлинии. Имелся также верхний броневой пояс. Он находился непосредственно над главным, имел на всем протяжении толщину 150 мм.

Линкоры типа "Нагато" имели две бронированные палубы. Общая толщина главной бронированной палубы равнялась 69 мм. Она набиралась из двух 25 мм плит стали высокого сопротивления, положенных на 19-мм настилку из этой же стали. Примыкала она к бортовому поясу. Палуба защищала помещения между барбетами башен № 2 и № 3. Над погребами с боезапасом ее толщина увеличивалась.

Нижняя броневая палуба толщиной 75 мм состояла из трех рядов 25-мм плит из стали высокого сопротивления.
