Владимир Завьялов - Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства

Другое орудие этого же времени (Нутный раскоп, 5-10163) имело широкий массивный клинок (ширина — 2,5 см, толщина обушка — 0,5 см), который переходил в пластину, загнутую трубицей так, что образовалась втульчатая рукоятка. Специальное назначение этого орудия не вызывает сомнений, но аналогии и его функциональное назначение нам пока неизвестны. Откован нож из сыродутного железа, сильно засоренного шлаками. Хорошо сохранившееся лезвие позволяет утверждать, что никаких дополнительных операций по его улучшению не проводилось.

Подводя итоги рассмотрению материалов XIV — первой половины XV в., можно отметить, что в это время продолжается процесс активного использования сварных технологий. Это торцовая, косая и V-образная наварки. Единичными экземплярами представлены трехслойные клинки. Технология цементации, как и в предшествующее время, не характерна (таблица 2).

Суммируя данные наших наблюдений и данные, полученные Б. А. Колчиным по материалам из Неревского раскопа, можно сделать следующие выводы.

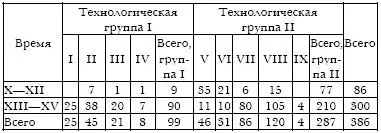

Таблица 2. Хронологическое распределение исследованных ножей из Новгорода по технологическим группам: I — целиком из железа; II — целиком из стали; III — пакетирование; IV — цементация; V — трехслойный пакет; VI — вварка; VII — косая наварка; VIII — торцовая наварка; IX–V-образная наварка

Поделочным материалом в производстве ножей служили железо, сырцовая и высокоуглеродистая сталь. И железо, и сырцовая сталь характеризуются сильной загрязненностью шлаковыми включениями (рис. 2, В). Однако кузнецы не стремились улучшать качество металла основы клинка с помощью длительной проковки, а сосредотачивали свое внимание на изготовлении качественного лезвия, на которое шла, как правило, высокоуглеродистая сталь (рис. 3, В—Г). Отличительной чертой сырцовой стали, т. е. стали, полученной в ходе металлургического процесса, было крайне неравномерное содержание и распределение углерода. В отличие от сырцовой сталь с высоким содержанием углерода получали с помощью специального приема, заключающегося в дополнительном науглероживании заготовок в герметически закрытых сосудах с углеродосодержащим материалом (древесный уголь, кость и т. п.). Такая сталь очень ценилась, ею дорожили и использовали только на ответственные (рабочие) части орудий.

В Новгороде в соотношении двух технологических групп в период X–XII вв. в производстве ножей преобладающее положение занимает технологическая группа II (Завьялов, Розанова 1990: 179, табл. 4). Главной особенностью новгородского ножевенного производства было преобладающее положение сварных технологических конструкций. Такие схемы позволяли значительно улучшать рабочие качества орудий. Однако долевое значение каждой из них в определенные отрезки времени различно. Если в X–XII вв. абсолютное большинство ножей было изготовлено по схеме трехслойного пакета, то в XIII в. ведущей становится схема наварки стального лезвия на железную основу. В последующее время (XIV — первая половина XV в.) доля этой схемы в ножевенном производстве Новгорода остается высокой. Можно с уверенностью говорить о том, что на протяжении всего рассматриваемого периода состояние новгородского кузнечного ремесла оставалось стабильным, а динамика его развития была поступательной.

Для новгородского ножевенного производства характерны следующие показатели: типологическая стандартность, технологическая сложность конструкций и высочайшее качество исполнения. При этом указанные черты сохраняются на всем протяжении истории новгородского ремесла, что позволяет нам говорить об отсутствии негативных воздействий на производственную сферу в золотоордынский период. Распространение, начиная с XIII в., простых технологий (технологическая группа I) мы связываем с притоком в Новгород носителей южнорусских производственных традиций. Напомним, что именно для кузнечного ремесла южнорусских земель и было характерно изготовление продукции в схемах технологической группы I.

Не менее важны для реконструкции кузнечного ремесла в золотоордынский период материалы других стольных городов. Вслед за Новгородом рассматриваются материалы Пскова. Как известно, в первые века своей истории Псков входил в состав Новгородской республики. В XIV в. Псков приобретает самостоятельность.
