Владимир Завьялов - Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства

При производстве цельностальных изделий использовалась сырцовая неравномерно науглероженная сталь (с содержанием углерода до 0,5 %, что позволяло ей принимать термообработку). В сварных же конструкциях на лезвии использовалась цементованная высокоуглеродистая сталь. Практически все орудия со стальными лезвиями прошли термообработку (резкую закалку).

Полученные данные свидетельствуют, что кузнечное ремесло Пскова, также как и новгородское, находилось на том уровне развития, когда использовались отработанные стандартные технологические приемы.

Распределение выделенных нами при металлографическом исследовании технологических схем по двум хронологическим периодам (домонгольский — X–XII вв., золотоордынский — XIII–XV вв.) позволяет выявить характерные технологические особенности для каждого этапа и проследить возможные изменения во времени. [1] При хронологическом распределении технологических схем мы имеем в виду только технологию производства ножей как наиболее показательный фактор.

Как следует из приведенных в таблице 3 данных, в X–XII вв. в псковском кузнечном ремесле доминирует технологическая группа II — 69,3 %, соответственно группа I — 30,7 %. Причем в технологической группе I основу составляют технологические схемы целиком из железа и сырцовой неравномерно науглероженной стали, а в технологической группе II первое место по количеству занимают технологии трехслойного пакета и вварки (рис. 11).

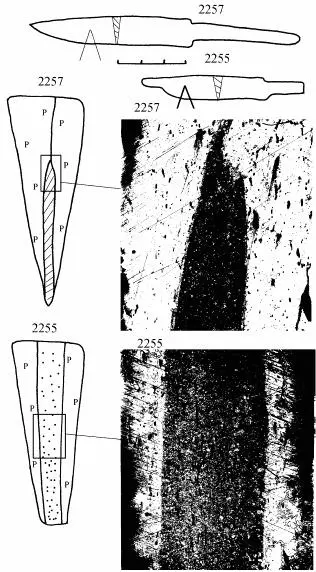

Рис. 11. Псков. Ножи, технологические схемы их изготовления и фотографии микроструктур, ув. 70х(ан. 2257 — вварка, ан. 2255 — трехслойный пакет)

В период XIII–XV вв. представительность обеих технологических групп сближается: технологическая группа I — 48,8 %, технологическая группа II— 51,2 %. В технологической группе I возрастает значение предметов целиком из стали. Уже в XIII в. практически исчезают изделия, изготовленные в трехслойной и вварной технологиях, и в технологической группе II лидирующее положение занимает технология косой наварки стального лезвия.

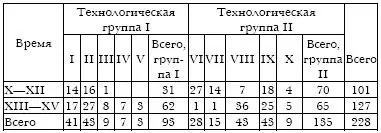

Таблица 3. Хронологическое распределение исследованных ножей из Пскова по технологическим группам: [2] В таблице использованы материалы Б. А. Колчина (1953), Г. А. Вознесенской (1996), Л. С. Розановой (1997) и Т. Ю. Закуриной (2000а), а также материалы из архива кабинета металлографии Лаборатории естественнонаучных методов ИА РАН. I — целиком из железа; II — целиком из сырцовой стали; III — целиком из качественной стали; IV — пакетирование; V — цементация; VI — трехслойный пакет; VII — вварка; VIII — косая наварка; IX — торцовая наварка; X–V-образная наварка

Высокий процент изделий технологической группы II, связанных со сварными конструкциями, в ранний период X–XII вв. указывает на то, что кузнечное производство в Пскове развивалось в традициях, характерных для северного (новгородского) региона Древней Руси. Так же как и в Новгороде, псковские материалы демонстрируют смену технологий (в технологической группе II) от трехслойного пакета к наварке в XII в. В золотоордынский период псковское кузнечное ремесло продолжает развиваться на основе северорусских традиций. Ни внешняя агрессия, ни внутренняя политическая нестабильность не изменили вектор развития в такой важнейшей отрасли экономики, как черная металлургия и металлообработка. Особенностью кузнечного ремесла Пскова является возрастание доли технологической группы I. В это время Псков, находясь на западном рубеже русских земель, вынужден был в одиночку противостоять Литве и Ливонскому ордену «при двусмысленном и нередко прямо враждебном отношении Новгорода» (Ключевский 1957: 92). Это требовало значительного увеличения объемов кузнечной продукции, что осуществлялось за счет использования простых технологических схем.

Первое упоминание Твери в летописях относится к 1209 г. Заметную роль город начинает играть уже с середины XIII в. В это время Тверь становится столицей самостоятельного княжества. Археологические раскопки в Твери ведутся сравнительно недавно. В 90-е гг. XX в. Тверь становится одним из наиболее исследуемых городов России. В результате этих изысканий удалось установить, что мощность культурного слоя в исторической части города неравномерна. Наиболее информативный с археологической точки зрения участок находится на территории Тверского кремля в границах города XIV в., где сохраняется влажный культурный слой, способствующий консервации изделий из органических материалов и металлов (Тверской кремль 2001: 5—20).
