Владимир Завьялов - Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства

В результате археологических исследований к настоящему времени хорошо изучены Кром и Довмонтов город, значительные площади раскопаны в Среднем и Окольном городах. В итоге накоплен обширный материал, всесторонне характеризующий железообрабатывающее ремесло. Коллекция изделий из черного металла из Пскова, отобранная для металлографического исследования, состоит из 309 предметов. В коллекции представлены предметы из раскопок Довмонтова и Среднего города. Основу коллекции составляют ножи (287 экз.). Небольшими сериями представлены предметы хозяйственного назначения (ножницы, бритва, кресала, серпы, пилка, скребница, пружина от замка) и предметы вооружения (кинжалы, наконечники копий).

Материалы коллекции охватывают период с X–XI по XVII вв. (Вознесенская 1996; Розанова 1997; Закурина 2000б). К интересующему нас периоду XIII–XV вв. относятся 127 ножей и 18 прочих орудий.

При изготовлении разнообразных хозяйственных предметов использовались как простые технологии — целиком из железа и сырцовой стали (пилки, ножницы, серпы, иглы, пружины от замка, зубила, сверла, кресала), так и изделия с наварными лезвиями: ножницы, топоры, кресала, косы.

Предметы вооружения откованы целиком из стали: либо сырцовой — наконечник копья, меч, — либо цементованной — наконечник копья.

Технологическую характеристику кузнечного ремесла Пскова домонгольского времени мы приводим на основании аналитических исследований кузнечной продукции из Довмонтова города. В этот период поделочным материалом кузнецам служили различные сорта железа (с нормальной и повышенной твердостью), сырцовая и цементованная сталь. Цементованная сталь применялась в наварных конструкциях на рабочей части орудия. Технология изготовления ножей представлена шестью основными технологическими схемами: целиком из железа, целиком из сырцовой стали, трехслойный пакет, вварка, торцовая и косая боковая наварки. При этом доминирующими были схемы, объединяемые в технологическую группу II (Розанова 1997).

В коллекции из Довмонтова города особый интерес вызывают два наконечника копий. Один из них представлен целым экземпляром (рис. 10, ан. 2270). Он имеет линзовидное сечение. Другой — с ромбовидным сечением пера — сохранился фрагментарно (рис. 10, ан. 2271). В обоих случаях основу пера составляют две полосы обычного железа (микротвердость — 151–170 кг/мм2), между ними вставлена тонкая пластинка фосфористого железа (микротвердость феррита — 236–274 кг/мм2). Вставка из фосфористого железа расположена перпендикулярно плоскости пера и выходит на обе плоскости в виде узкой полоски, что создавало определенный декоративный эффект: после полировки эта вставка приобретала сверкающий серебристый цвет. Предметы (ножи, наконечники копий), изготовленные по описанной технологической схеме, встречаются в древнерусских материалах крайне редко, что может свидетельствовать об их импортном происхождении. Подобный узор ряд исследователей относят к простейшему варианту сварочного дамасска. Изделия, выполненные в данной технологии, хорошо известны среди материалов из Прибалтики и Средней Европы (Антейн 1973; Mazur, Nosek 1972; Pleiner 1979b).

Основную часть металлографически исследованных предметов XIII–XV вв. составляют ножи. Как и в других городах, эволюция формы ножей в Пскове шла в направлении увеличения ширины клинка и изменения соотношения длины клинка к длине черенка (2:1). Уже в XIII в. ножи приобретают стандартную форму, которая сохраняется и в последующее время. В XIV в. появляются ножи с пластинчатой рукоятью, в которой пробито несколько отверстий для крепления накладок. Вероятно, ножи с пластинчатой рукоятью являются столовыми.

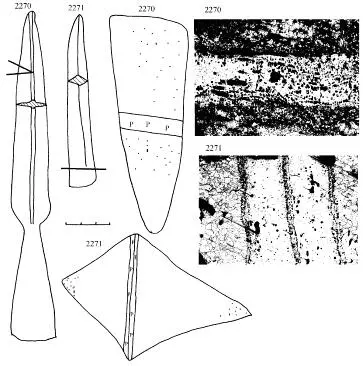

Рис. 10. Псков. Наконечники копий с вставками из фосфористого железа, технологические схемы изготовления и микрофотографии вставок, ув. 70х

Как показало металлографическое исследование, при производстве псковских ножей в рассматриваемый период использовалось десять технологических схем: целиком из железа, из сырцовой стали, из качественной стали, из пакетированной заготовки, локальная цементация лезвия, трехслойный пакет, вварка, косая, торцовая, V-образная наварки стального лезвия (табл. 3).

Установлено, что при производстве кузнечных изделий из Пскова использовалось железо, получаемое из болотных руд. В большинстве случаев железо имеет обычную для феррита микротвердость — от 151 до 206 кг/мм2. Иногда встречается твердое (фосфористое) железо с микротвердостью феррита 236–350 кг/мм2. Целиком из такого материала изготовлены три ножа и ножницы. У нескольких экземпляров ножей, изготовленных в наварных конструкциях, фосфористое железо составляло основу клинков.
