Владимир Завьялов - Русское кузнечное ремесло в золотоордынский период и эпоху Московского государства

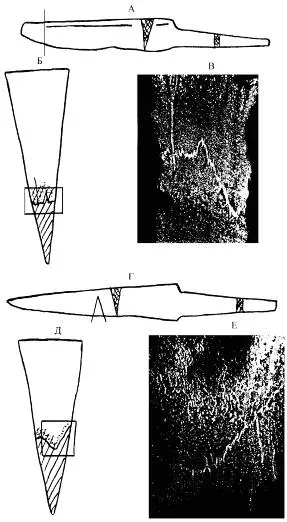

Рис. 5. Новгород. Троицкий раскоп. Ан. 3234: А — нож, середина XIII в.; Б — технологическая схема изготовления (торцовая наварка стальной полосы на железную основу); В — микрофотография сварного шва, ув. 70х; ан. 2371: Г — нож, конец XIII в.; Д — технологическая схема изготовления (торцовая наварка стальной полосы на железную основу); Е — микрофотография сварного шва, ув. 70х

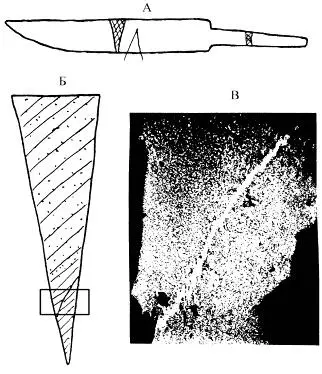

Рис. 6. Новгород. Троицкий раскоп. Ан. 3223: А — нож, середина XIII в.; Б — технологическая схема изготовления (косая наварка стальной полосы на основу из сырцовой стали); В — микрофотография сварного шва, ув. 70х

Интересная структура обнаружена у ножа второй четверти XV в. из Славенского конца (Нутный раскоп, 5-10-100). Основа клинка этого орудия сварена из чередующихся полос фосфористого железа и стали разных сортов. Сварные швы расположены перпендикулярно плоскости клинка (Завьялов, Розанова 1992: 188, рис. 96, ан. 3255). Повышенное содержание фосфора в железе привело к значительному увеличению его твердости (до 274 кг/мм2). При травлении такого клинка особыми составами, хорошо известными средневековым кузнецам, на поверхности ножа проявляется узор из параллельных светлых (железо) и темных (сталь) полос. Е. Пясковский выделяет такую схему в особый технологический прием, близкий сварочному дамасску (Piaskowski 1960: 91).

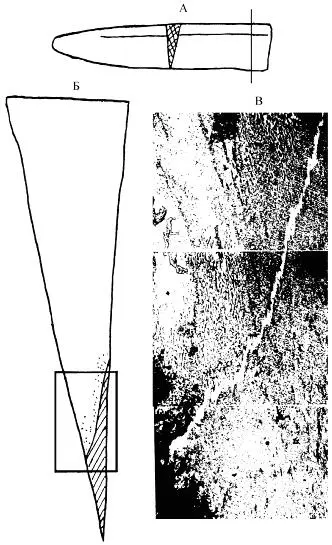

Рис. 7. Новгород. Троицкий раскоп. Ан. 5091: А — нож, начало XIII в.; Б — технологическая схема изготовления (косая наварка стальной полосы на железную основу); В — микрофотография сварного шва, ув. 70х

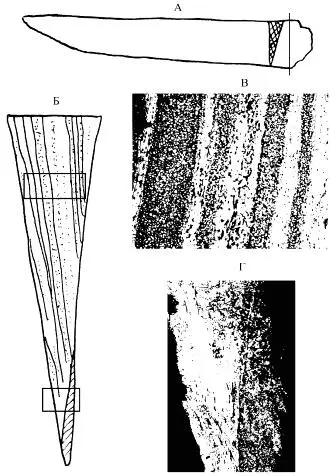

Рис. 8. Новгород. Троицкий раскоп. Ан. 2400: А — нож, середина XIV в.; Б — технологическая схема изготовления (косая наварка на пакетированную основу); В — микрофотография основы, ув. 70х; Г — микрофотография сварного шва, ув. 70х

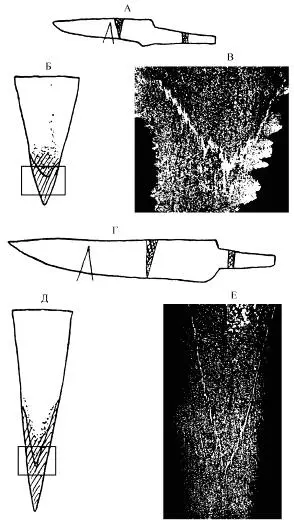

Рис. 9. Новгород. Троицкий раскоп. Ан. 5133: А — нож, конец XIII в.; Б — технологическая схема изготовления (V-образная наварка на железную основу); В — микрофотография сварного шва, ув. 70х; ан. 4064: Г — нож, конец XIII в.; Д — технологическая схема изготовления (V-образная наварка стального лезвия на железную основу); Е — микрофотография сварного шва, ув. 70х

Как уже отмечалось, крайне редко новгородские кузнецы прибегали к такому архаичному приему, как цементация изделия. В исследованной коллекции к XIV—ХV вв. таких клинков семь из 183 экз. На отдельных участках у этих образцов структура стали приобрела характер видманштетта, что указывает на перегрев поковки при процессе науглероживания. Микроструктурные наблюдения позволяют считать, что при изготовлении упомянутых ножей применялась локальная цементация.

Среди продукции новгородских ножевников XIV — первой половины XV в. обращает на себя внимание использование в качестве заготовок брусков, сваренных из многих кусочков разнородного металла — так называемый способ пакетирования сырья. В одних случаях формовка проводилась с тщательным подбором и аккуратной укладкой пластин, в других — беспорядочно (рис. 8, В). У большинства экземпляров на пакетированную основу ножа наваривалось стальное лезвие, а завершающей операцией была закалка.

По функциональному признаку исследованные орудия могут быть отнесены к категории универсальных. Несколько ножей принадлежат к категории столовых. Они выделяются удлиненными пропорциями и узкими клинками. Один нож можно отнести к орудиям сапожника (Троицкий раскоп, 5-423), поскольку острие со стороны лезвия имеет плавное закругление. Как показало микроскопическое исследование, технология его изготовления отвечала требованиям, предъявляемым к таким орудиям: стальные полосы наварены с обеих сторон клинка и доходят до самой спинки.

Типологически из исследованной коллекции выделяются два ножа. Орудие первой четверти XV в. (Нутный раскоп, 5-10-153) имело узкий стальной клинок. Несомненно, этот экземпляр является боевым оружием. Рукоятка ножа крепилась при помощи медной обоймицы. Технологическая схема изготовления клинка может быть определена как сварка из двух полос железа и стали. Сварка полос проведена на высоком уровне — сварочный шов тонкий, чистый. Заключительной операцией была резкая закалка, придавшая предмету высокие боевые качества.
