С. Иванов - Ил-2 Ил-10 Часть 1

Очередной проблемой, с которой справились во второй половине 1942 г… был огромный — для кабины Ил-2 — прицел ПБП-15. Fro заменил очень простой, даже примитивный ВВ-1. Прицел ПБП-16 (Пикирующий. Бомбардировочный, Прицел) был предназначен для пикирующего бомбардировщика Пе-2. поэтому он не оправдывал возлагавшихся на него надежд во время горизонтального полета штурмовика вблизи земли. Дополнительным недостатком этого «устройства» были его размеры. Он не только заслонял обзор, но и был причиной многих, часто тяжелых, ранений головы и даже смертельных травм пилотов. Последней, но тем не менее весьма весомой причиной его замены была дороговизна его производства и невозможность изготовления такого прецизионного устройства в очень больших количествах. По этим причинам, о которых в своем письме проинформировал Сталина капитан Ковалев, штурман одного из авиационных полков, летом 1942 г. был объявлен конкурс на новый прицел для Ил-2, победителем которого оказался Г.К.Васильев и его ВВ-1. Сокращение ВВ-1 расшифровывается как визир Васильева.

Ил-2 М и более поздние Ил-2 Тип 3 были оборудованы простейшим стрелковым прицелом ВВ-1, который заменил ранее использовавшийся прицел ПБП-1б. На переднем прозрачном бронестекле были нанесены три концентрических окружности. Оборудование на приборной доске включало в себя: топливомер БЕ-499, индикатор температуры воды ТВЕ-41, компас КИ- II, авиагоризонт АГП-1, индикатор местоположения РПК-10.

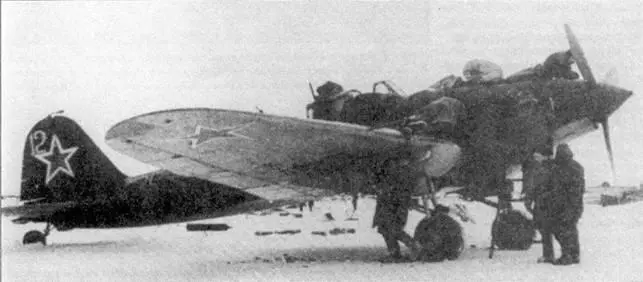

Механики готовят Ил-2 М к вылету, конец 1943 г. Необычно, что самолет имеет два тактических номера — белый № 12 на киле и желтый № 36 на задней части фюзеляжа. Красные звезды на киле, фюзеляже и нижних поверхностях крыльев имеют двойную (бело-красную) окантовку.

Этот визир-прицел состоял из следующих элементов — прицельной сетки нанесенной на лобовом стекле фонаря кабины, мушки перед кабиной и четырех линий нанесенных белой краской на капоте двигателя, перед кабиной пилота. Конечно такой прицел не мог обеспечить точного попадания при огне из пушек, бомбометании или пуске реактивных снарядов, но благодаря ему экономилось около 22 млн. рублей в год и обеспечивалась лучшая безопасность пилота при аварийных посадках. С августа 1942 г. ВВ-1 был дополнен ВМШ-2 (Временной механизм штурмовика) обеспечивавшим сброс бомб с горизонтального поле-га, когда цель была закрыта фюзеляжем самолета. Однако он не оправдал ожидании пилотов, которые продолжали бомбить на «глазок», придумав для этой техники специальное название — «прицел биологический» и обозначение, которое в соответствии с армейской спецификой звучало так: Л-43, т. е. прицел «тип Л образца 43 года» — Л от слова лапоть. 43 — год принятия на вооружение (кроме того пилотами использовалась и такая расшифровка названия «лапоть 43 размера»), либо С-43 от слова сапог того же года. К незначительно модернизированному прицелу ПБП-16 вернулись только в 1944 г., а позже устанавливали его же и на Ил-10.

Осенью 1941 г. Сталин получил письмо от капитана Е.П.Коваля, штурмана 234 ШАП в котором он писал «… Основной недостаток самолета в том, что он сзади совершенно беззащитен от истребителей. Истребитель противника в большинстве случаев подходит сзади и сбоку на 10–15 метров и бьет по самолету из пушек и пулеметов, стараясь поразить мотор или летчика. …Вывод: необходимо сзади летчика (куда садится техник при перелетах) сажать стрелка с пулеметом. Для этого нужно бронезащиту летчика перенести в самую заднюю часть бронекорпуса. что бы стрелок был за надежной броней».

Серии фотографий двухместного прототипа Ил-2 с пушками Ш-37 калибра 37 мм в подкрыльевых гондолах. Видно, что этот самолет имел полностью модифицированную систему охлаждения воды и масла — новый радиатор под фюзеляжем.

Снимок одноместного Ил-2 с первыми моделями пушек Ш-37 и 8-ю ракетами PC 82. Хорошо видны гондолы пушек большие, чем на двухместном варианте. По сравнению с гондолами использованными на двухместном Иле, они толще, но имеют более плоское дно.
