Ю. Коршунов: Мины российского флота

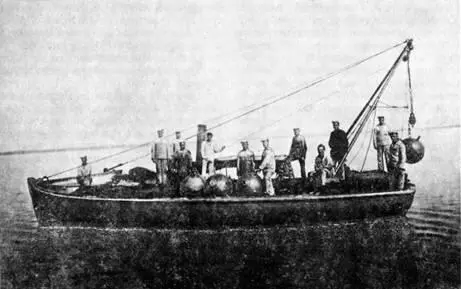

Учебная минная постановка

Почти одновременно с открытием Минного офицерского класса на Балтийском п Черноморском флотах создаются Учебно минные отряды. Их основным назначением являлось испытание новых образцов минно-торпедного оружия и обучение личного состава обращению с ним. В состав учебных отрядов вошли корабли самых различных классов от миноносцев до крейсеров.

Так к началу 1880-х годов были созданы все необходимые предпосылки для быстрого развития минного оружия в русском флоте. Результаты не замедлили сказаться. Изобретательство, экспериментирование и творческий поиск в минном деле стали массовыми явлениями. В 1882 г. на имя председателя Морского технического комитета (МТК) поступает сразу несколько предложений "о том, как ставить мины автоматически на заданное углубление”. Наиболее интересными и подробно разработанными оказались два из них. Первое предложение принадлежало командиру миноносца «Сухум» лейтенанту Н.Н.Азарову – выдающемуся новатору минного дела в отечественном флоте. Суть его способа (названного впоследствии штерто-грузовым) заключалась в следующем. Размещенная на якоре вьюшка с минрепом оборудовалась специальным стопором, состоящим из щеколды, пружины и штерта с грузом. При сбрасывании за борт мина, обладавшая положительной плавучестью. оставалась на поверхности. Под действием груза штерт оттягивал щеколду, что обеспечивало свободное сматывание минрепа. Якорь начинал погружаться, разматывая минреп. В момент касания грузом дна напряжение штерта ослабевало и щеколда, под действием пружины, стопорила вьюшку. Продолжая погружаться, якорь увлекал мину на глубину, которая точно соответствовала длине штерта с грузом.

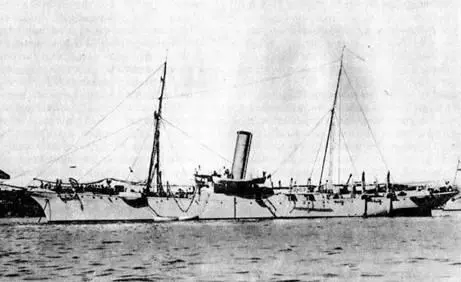

Минный транспорт «Дунай»

Автором второго предложения являлся С.О.Макаров, в то время капитан ! ранга, командир шхерного отряда Балтийского флота. Сущность его предложения заключалась в следующем. Вьюшка с минрепом, размещенная на мине, снабжалась гидростатическим стопором. При сбрасывании мины за борт стопор препятствовал сматыванию минрепа. Увлекаемая якорем, мина начинала погружаться. При достижении определенной глубины гидростатический стопор освобождал вьюшку и мина начинала всплывать, а якорь продолжал погружаться. С приходом мины на заданную глубину гидростат срабатывал, вьюшка стопорилась и мина устанавливалась на нужное углубление. Чтобы исключить срабатывание гидростата от волнения и других случайных причин, С.О.Макаров предусмотрел “мертвый стопор" – деревянную колодку, через отверстие в которой пропускался минреп. Спустя некоторое время дерево разбухало и намертво схватывало минреп.

Экспериментальная проверка,.проведенная минной комиссией МТК, показала, что при применении устройства С.О. Макарова, во-первых, уменьшилась плавучесть мин из-за размещения на ней вьюшки и гидростатического стопора, во-вторых, для обеспечения необходимой точности требовались частые проверки гидростата и, наконец, стопор имел слишком высокую стоимость. Поэтому штерто-грузовая система Н.Н.Азарова на долгие годы стала основным способом постановки якорных мни в отечественном флоте.

Каких-либо других коренных изменений в развитии якорных мин вплоть до конца XIX века практически не произошло. Наиболее существенным стал лишь переход от сфероконических корпусов мин к шаровым, что позволило, во-первых, увеличить объем мины и, соответственно, заряд взрывчатого вещества (почти в 2 раза) и, во-вторых, упростить производство мин (шаровая форма позволяла изготавливать мины в виде двух штампованных полусфер с их последующим склепыванием).

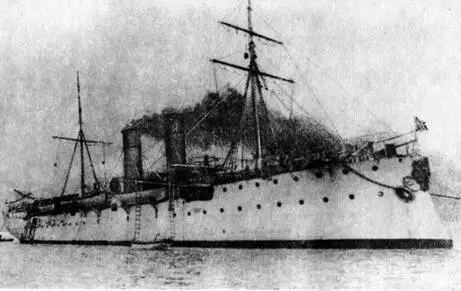

Минный транспорт «Енисей»

Первую экспериментальную постановку 48 шаровых мин провели в 1889 г. на Дунае. Опыт удался и с 1891 г. шаровая форма корпуса мин в русском флоте стала основной.

В 1898 г. на вооружение флота приняли якорную гальваноударную мину с корпусом в форме шара и штерто- грузовой системой установки на заданное углубление. Корпус мины, изготовленный из листового оцинкованного железа, имел диаметр 780 мм. На верхней полусфере располагалось 5 свинцовых колпаков один в центре, четыре – по периметру. Зарядная камера вмещала 56 кг пироксилина. В нижней части корпуса имелась горловина для солевого (или сахарного) предохранителя, разрывавшего цепь запала. Для того времени мина, получившая обозначение “образца 1898 г.", являлась одной из наиболее совершенных в мире. Она и стала основной миной отечественного флота в русско-японскую войну.
