Ю. Коршунов - Мины российского флота

Перемещение мин по рельсам и забортным скатам обеспечивалось двумя роликами, держащая сила была увеличена за счет специальной лапы. Компактность нового якоря позволила существенно (на 30-60%) увеличить количество мин, принимаемых на корабль. Проведенные в 1905 г. "испытания … дали превосходные результаты, обращение с якорем удобное, постановка мин, производившаяся… на ходах до 17 узлов, совершенно точная, автоматические механизмы … действовали без отказа …”

В комплектации с новым якорем мину образца 1898 г. приняли на вооружение в 1906 г. Помимо якоря в мине образца 1906 г. имелись и другие новшества: гидростатический предохранитель Ф.Ф.Скрябина. размещенный в крышке единственной монтажной горловины сверху мины, пружинный буфер, смягчающий рывки минрепа. размещение всех пяти гальванических колпаков по периметру корпуса мины.. Все это делало мину удобной в эксплуатации. Тогда же, в 1906 г., ввели и новый порядок приготовления мины к постановке, сохранившийся до наших дней и состоящий из двух этапов: предвари тельного, когда устанавливались гальваноударные колпаки, “склянки" с электролитом, предохранительный прибор, приращивались проводники п проверялись все электрические цепи, и окончательного предусматривающего лишь установку запальной принадлежности. В 1907 г. промышленность получила заказ на изготовление 3300 мин образца 1906 г.

В 1908 г. при выдаче промышленности очередного заказа в мину образца 1906 г. были введены некоторые усовершенствования: в качестве взрывчатого вещества вместо пироксилина стал использоваться тол, якорь установили на 4 ролика, для удержания мины при качке предусмотрели рельсовые захваты. Новая модификация получила обозначение "мина образца 1908 г.". Конструкция оказалась настолько удачной, что, после незначительной модернизации в 1939 г., мина, под шифром “образца 1908/39 гг.". оставалась на вооружении отечественного флота вплоть до середины 60-х годов.

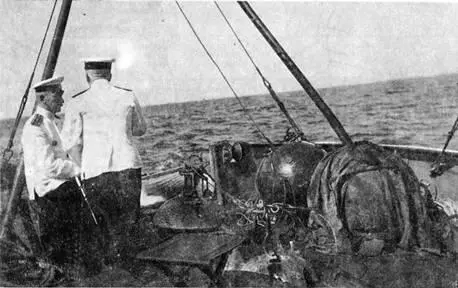

Подготовка к практическим занятиям по минному делу

К началу первой мировой войны русский флот получил на вооружение еще две якорные мины: образца 1909 г. с ударномеханическим взрывателем и созданную на ее базе мину образца 1912 г. с гидростатической системой автоматической установки мины на заданное углубление, подобной предложенной еще С.О.Макаровым.

Надо сказать, что творческий поиск в развитии минного оружия у русских моряков не ограничивался только якорными минами. В 1909 г. заведующий мастерской водолазных и телефонных приборов в Кронштадте капитан 1 ранга Е.В. Колбасьев предложил конструкцию плавающей мины. Обычная сфероконическая мина с дополнительным грузом подвешивалась под небольшим буйком. Положительная плавучесть всей системы не превышала 1 кг. что делало буек почти незаметным на поверхности. Вскоре Е.В. Колбасьев разработал безбуйковый вариант мины с прибором плавания, работающим от сжатого воздуха по принципу "рыбьего пузыря". Оба варианта успешно прошли испытания, но на вооружение флота приняты не были. В 1913 г. минный офицер 1 Балтийского экипажа лейтенант С.А.Калчев предложил свой вариант плавающей мины I I 13 с электрическим прибором плавания. Его мина прошла испытания и получила рекомендацию к производству, но на вооружение флота также не поступила.

В связи с появлением контактных тралов, флотские специалисты начали изыскивать пути защиты минных заграждений от траления. В 1912 г. П.П.Киткин закончил разработку первого автоматического минного защитника. Конструктивно он представлял собой буй. удерживавшийся под водой с помощью якоря. На буйрепе через определенные расстояния подвешивались подрывные патроны. При соприкосновении с ними трал перебивался. После успешных испытаний началось серийное производство минных защитников.

Якорная гальваноударная мина обрата 1908 г.

Якорная ударно-механическая мина образца 1912 г.

Устройство мины образца 1908 г.

1 – вьюшка с минрепом: 2 – груз штерта: 3 – гальваноударный колпак; 4 – предохранительный прибор; 5 – прибор потопления; 6 – запальное устройство: 7 – зарядная камера; 8 – якорь-тележка: 9 – роульс; 10 – лапа якоря
