С. Иванов - Messerschmitt Bf 109 Часть 1

Поздние Me 109D в камуфляже и с опознавательными такими, характерными для 1939/40 г. г. Возможно, что эти «Доры» принадлежали части ночной авиации.

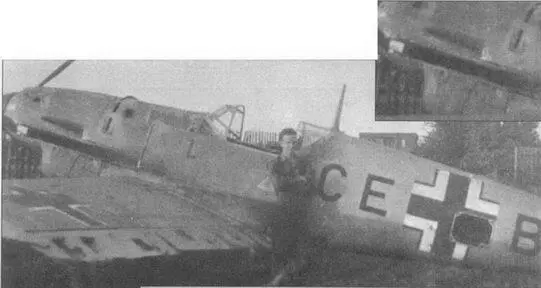

Me 109D (CE+BI) служил в качестве прототипа в программе развития Me 109 с 1940 года. На самолете новые выхлопные патрубки, характерные для двигателей DB 601, а затем перенесенные на «Доры», остававшиеся на службе в 1940 году. Самолет выкрашен краской RLM 02. На врезке фрагмент капота двигателя с отличным от стандарта раскроем.

Me 109С-1 из 3./JG 21 (позднее 9./JG 54), Гутенфельд, Восточная Пруссия, начало польской кампании. Спираль на обтекателе втулки винта желтого цвета, что указывает на 3-ю эскадрилью. Диски колес кажутся черными, но в действительности они темно-серые RAL 66.

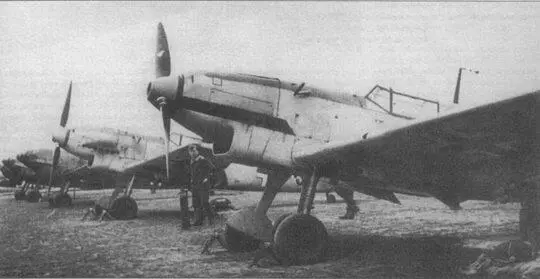

Me 109D из I./JG 71, позднейшей II./JG 51. Идет подготовка к боевому вылету. На переднем плане лежит снятая деталь капота, закрывающая пулеметный отсек. Видна часть моторамы и серые детали пулеметов.

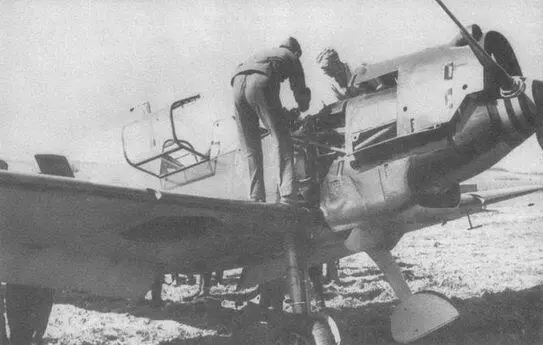

Аналогичный снимок Me 109D из 3./JG 1. Оба фото сделаны летом 1939 года. На черно-зеленом обтекателе втулки винта видны три круга желтого цвета, указывающие на 3-ю эскадрилью 1-го истребительного полка.

Me 109 a

Me 109 V3

Me 109 V4

Me 109 V6

Me 109 V7 V8

Me 109 V7 V8

Me 109 V7 V8

Me 109 В раннего типа с экспериментальным коком винта

Me 109 В ранних серий, таким «мессер» воевал в Испании.

Me 109 В средних серий

Me 109 В средних серий с металлическим винтом VDM

Me 109 В поздних серий с металлическим винтом VDM

Me 109 В поздних серий с металлическим винтом VDM

Ме 109 С-3

Me 109 С-3

Ме 109 D-1 с новыми выхлопными патрубками

Ме 109 С-1

Me 109 D-1 поздних серий

Me 109 V13 осень 1937 г.

Me 109 V13 лето 1937 г.

Me 109 Е-0

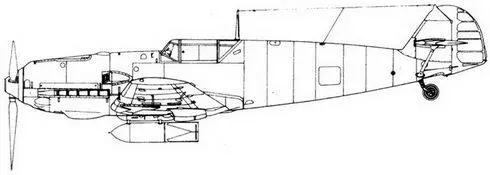

Me 109 Е-1/В с пилоном ЕТС 500
