Кроме вооружения на «Цезарях» было еще несколько нововведений. В направлении хвостовой части перенесли гнезда заправки кислородной системы и зарядки аккумулятора. Кроме того, изменения затронули приборную доску в кабине самолета.

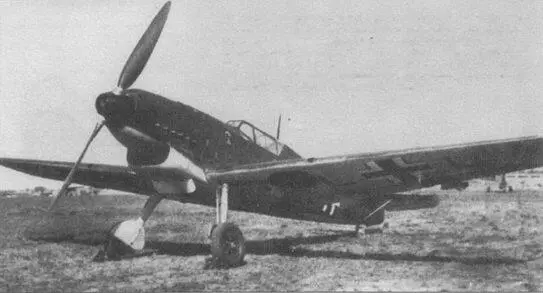

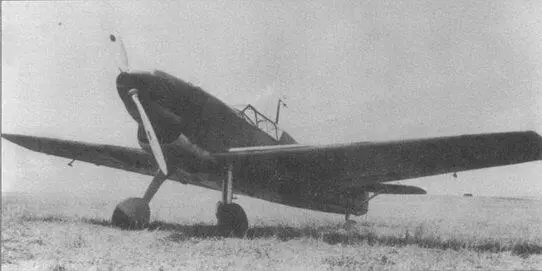

Еще два сравнительных снимка: «Берта» и «Дора» анфас. Вверху тот же Me 109В. Внизу Me 109D с опознавательными знаками, характерными для 1940 года. Учитывая старый камуфляж, можно заключить, что снимок сделан в октябре-ноябре 1939 года. На радиаторе видна нетипичная граница раздела верхнего (70/71) и нижнего (65) камуфляжа. Обратите внимание на выхлопные патрубки, характерные для самолетов с двигателем Jumo, выпущенных в 1938 году.

За «Цезарем» последовала «Дора» — Me 109D. Эта модификация представляла собой не столько попытку усовершенствовать конструкцию самолета, сколько унифицировать и привести к общему знаменателю все многочисленные накопленные изменения, чтобы облегчить крупносерийный выпуск. «Дора» появилась из-за того, что еще не был готов двигатель DB 601, который предполагалось ставить на самолет в дальнейшем. Поэтому на самолете стоял слабый, но сравнительно надежный мотор Jumo 210D. Двигатель обладал стартовой мощностью 580 л.с., а максимальную боевую мощность 640 л.с. развивал на высоте 2700 метров. В то же время, установленный на Me 109C двигатель Jumo 210G, который максимальную боевую мощность 670 л.с. развивал на высоте 3900 м, а на высоте 1200 метров мог развить 730 л.с. Однако выпуск двигателя Jumo 210G ограничивали, ожидая переход на Jumo 211. Результатом всех этих планов стал полный отказ от Jumo 210G, а также от его еще более мощного и еще более ненадежного Jumo 210F (стартовая мощность 1000 л.с., боевая мощность у земли 800 л.с., боевая мощность на высоте 5300 м 760 л.с.) в пользу продвинутого двигателя Jumo 211 А.

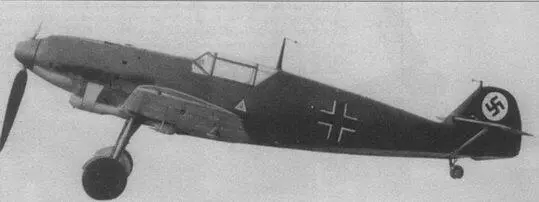

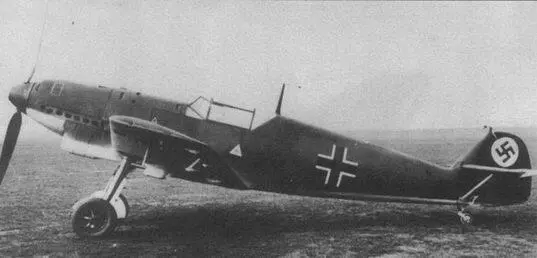

Два «Цезаря», 1938 год. Вероятно, самолет на нижнем снимке — один из прототипов V18 или V19. Самолет вверху — серийный Me 109С-1. Видны все эксплуатационные надписи, хотя не все из них можно прочесть.

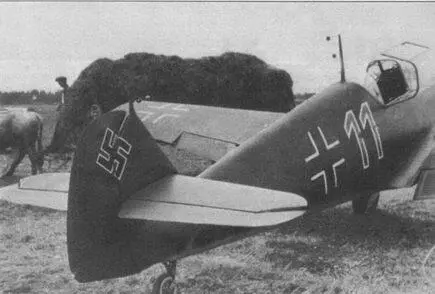

Красный киль с черной свастикой (Hakenkreuz) в белом круге уступил место стандартной окраске с черной свастикой. Эта «красная 11», по-видимому, принадлежала 1./JG 132 «Richthofen» в конце лета 1938 года. Обратите внимание, бортик хвостового колеса подчеркнут белой полосой, что очень необычно для люфтваффе.

Незадолго до появления Me 109D появился доработанный вариант двигателя Jumo 210D — Jumo 210Da мощностью 700 л.с., хотя и развиваемой лишь на небольших высотах. Двигатель позволял поправить летные качества самолета, ухудшившиеся в ходе серийного выпуска. Позднее, уже в конце 1939 года на большинстве «Дор» изменили выхлопные коллекторы на унифицированные с двигателем DB 601 с уплощенными патрубками, что увеличило скорость самолета где-то на 10 км/ч. Скорее всего, эту переделку провели в соответствии с программой унификации Umbausatz.

В ходе выпуска и последующей эксплуатации в конструкцию Me 109D внесли новые изменения. В частности самолеты оснастили люнетным прицелом Abschussrohr с электрической подсветкой, предназначенный для стрельбы ночью. Испытания нового прицела на Е-Stelle в Рехлине начались в декабре 1939 года на базе Бранденбург-Брест, где дислоцировалась одна из эскадрилий IV(J)/ JG 2. Первые пять прицелов установили 21 декабря, вскоре установили еще 8 прицелов. В результате все самолеты эскадрильи оказались оснащенными ночными прицелами. Результаты испытаний показали, что прицелы не оправдали возлагаемых на них надежд. Но несмотря на неудачу, перспективность направления была подтверждена и начались интенсивные совершенствования прицела.

Два оружейника заряжают пулеметы MG 17, в то время как оберфельдфебель (cидит на крыле) регулирует впрыск то/пива, появившийся на Me 109C-1. Эта машина с нарисованной акульей пастью принадлежала 2./JG 71, ставшей позднее II./JG 51 Мelders.
