Техники закатывают «Хеллкэт» на стоянку, полетная палуба авианосца CV-8 «Эссекс», 20 мая 1943 г., рейд на Маршалловы острова.
Истребители F6F-3N «Хеллкэт» ни палубе авианосца «Тикондерога», 9 января 1945 г.
Отдых после тяжелой и напряженной работы, палуба авианосца CV-16 «Лексингтон», 19 июня 1944 г., Филиппинское море.
Относительное новое устройство — радиолокатор — позволило американским авианосцам обнаруживать самолеты противника на дальних подступах. Использование радиолокаторов позволяло заблаговременно поднять в воздух, на перехват воздушного противника, палубные истребители. Обычно авианосцы оснащались радиолокатором дальнего обнаружения воздушного противника, радиолокатором наведения своих истребителей, радиомаяком для вывода своих самолетов на посадочный курс и электронной системой «свой — чужой». Важность использования радиолокатора для наведения истребителей в полной мере выявилась в битвах 1942 г. Именно данная технологическая инновация позволила американским авианосцам очень успешно действовать в последние два военных года.
Авианосец CV-9 «Эссекс», Перл-Харбор, 3 августа 1943 г. На снимке — и тачальная конфигурация антенного хозяйства радиолокаторов.

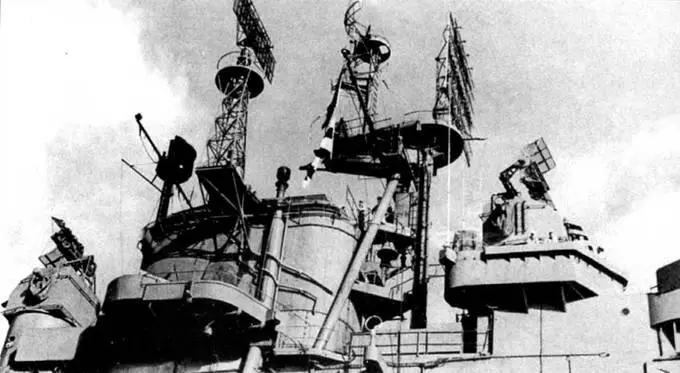

Птдняя конфигурация антенн радиолокаторов па авианосце CV-10 «Йорктаун», конец 1944 г. «Матрас» антенны радиолокатора SK перенесен па дымовую трубу, чтобы освободить место для антенны нового радиолокатора SM.
Авианосец «Эссекс» вступил в строй, будучи оснащенным двумя РЛС обнаружения воздушного противника; огромная антенна радиолокатора SK дальнего обнаружения монтировалась на платформе над мачтой, антенна второй РЛС SC-2 дальнего обнаружения стояла на спонсоне, смонтированном на правой стенке дымовой трубы. Оба радиолокатора суммарно обеспечивали круговой сектор обзора воздушного пространства. Дальность обнаружения воздушных целей составляла примерно 80 миль, что в переводе на время давало 16 минут на подготовку и взлет на перехват дежурного звена. Антенны двух РЛС SG (на фок-мачте и на грот-мачте) предназначалась для осмотра водного пространства вокруг авианосца. Антенна приводного радиомаяка YE была установлена в верхней части фок-мачты, еще один такой же радиомаяк обычно монтировался на правой стенке дымовой трубы. Низкочастотные антенны дальней радиосвязи были установлены на мачте и вдоль правого борта полетной палубы, последние при выполнении полетов заваливались в горизонтальное положение.

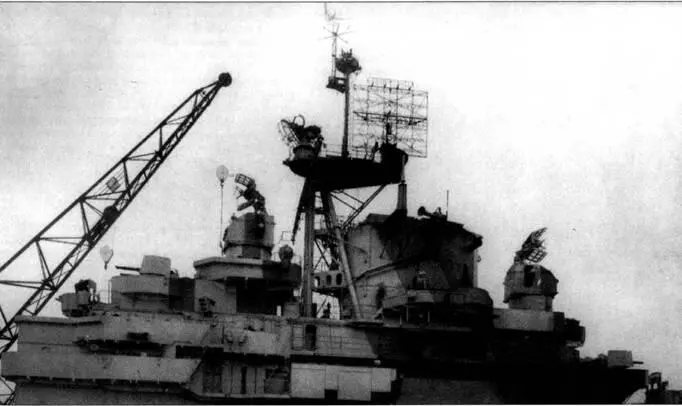

Авианосец CV-14 «Тикопдерога», снимок сделан вскоре вступления корабля в строй, 23 апреля 1944 г., Ньюпорт-Ньюс. Размеры платформы па мачте увеличены под установку антенны радиолокатора SK.
Антенны радиолокаторов
SK (радиолокатор обзора воздушного пространства дальнего действия)
SC-2 (радиолокатор обзора воздушного пространства дальнего действия)
YE (приводной радиомаяк)
SG (радиолокатор обзора водной поверхности)
SP (радиолокатор определения высоты воздушных целей)
SK-2 (радиолокатор обзора воздушного пространства дальнего действия)
