С. Иванов - Р-51 Mustang – техническое описание и боевое применение

Соединения крыла с фюзеляжем Р-51В/С. Цифры обозначают номер детали в каталоге.

Обшивка фюзеляжа и обтекатели соединений на Р-51В/С. 1. Обтекатель воздухозаборника радиатора. 2. Сервисный лючок маслорадиатора. 3. Панель маслорадиатора. 4. Регулируемая заслонка маслорадиатора. 5. Сервисный лючок воздухозаборника. 6. Дренаж тогиивной системы. 7. Кожух радиатора. 8. Сервисный лючок радиатора. 9. Люк доступа внутрь фюзеляжа. 10. Сервисный люкрадиатора. 11. Подвижная заслонка выходного отверстия радиатора. 12. Люк доступа к приводу заслонки воздуховода. 13. Сервисный люк фюзеляжа. 14. Створки ниши хвостового колеса. 15. Сервисный люк в верхней части фюзеляжа. 16. Сервисный люк. 17. Сервисный люк. 18. Сервисный люк. 19., 20. Обтекатель. 21. Сервисный люк. 22., 23. Обтекатель. 24. Верхний сервисный люк приборной доски. 25. Бортовой сервисный люк приборной доски. 26. Горловина маслобака. 27. Панель расширительного бака системы охлаждения. 28. Горловина системы охлаждения. 29. Панель воздушного фильтра. 30. Панель воздуховода горячего воздуха к карбюратору. 31., 32., 33., 34. Детали обтекателя на месте соединения крыла и фюзеляжа. 35. Обшивка хвостовой части фюзеляжа. 36. Обшивка передней части фюзеляжа. Врезки А, В и С показывают, соответственно: верхний узел крепления моторамы, нижний узел крепления моторамы, стык передней и задней части фюзеляжа. На врезке D показан хвост P-51D с дополнительным стабилизатором (55) и обтекателем на месте соединения горизонтального стабилизатора с фюзеляжем.

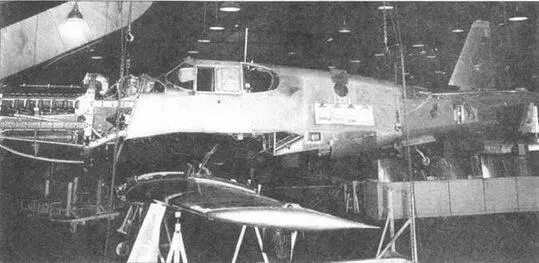

Соединение фюзеляжа Р-51А с крылом.

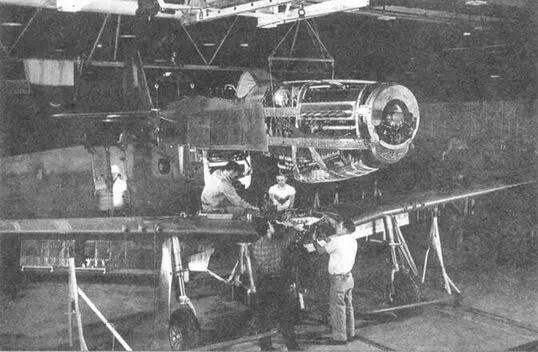

Соединение фюзеляжа P-51D с крылом.

Оперение Р-51А на транспортной тележке.

Хвостовые секции Р-51В на стадии окончательной сборки.

Переноска хвостовой секции Р-51В для установки на самолет.

Присоединение маслобака к противопожарной переборке.

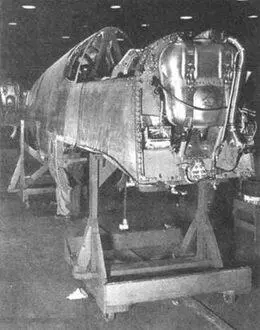

Фюзеляж Р-51В с установленной противопожарной переборкой и подвешенным к ней маслобаком. Снимок сделан на сборочной линии в Инглвуде.

Для сравнения: фюзеляж P-51D с противопожарной переборкой и подвешенным к ней маслобаком. Видно полное оснащение кабины, где пока отсутствует кресло пилота.

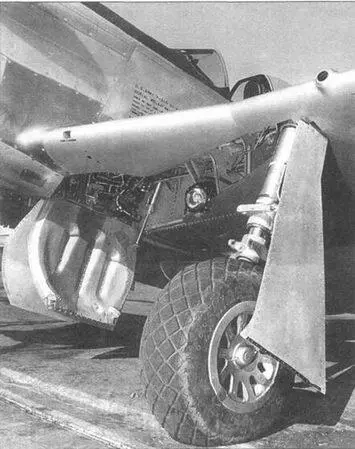

Левая стойка шасси P-5ID с посадочным прожектором. Хорошо видна внутренняя сторона створки колесной ниши и ее тяга.

Посадочный прожектор в колесной нише, появившийся на P-51D.

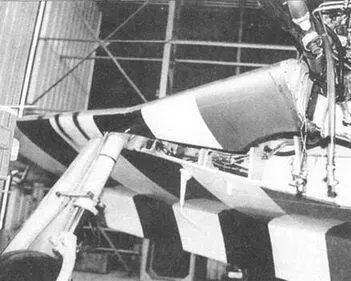

Левая стойка шасси, вид изнутри.

Правая стойка шасси P-51D. Видна колесная ниша. На переднем плане трубопроводы двигателя.

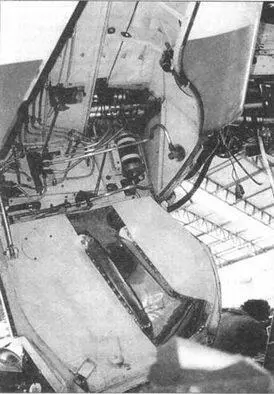

Правая колесная ниша в крыле P-51D. Видны многочисленные трубопроводы. Обратите внимание на более темную отполированную пластину из нержавеющей стали, приклепанную к створке ниши. Эта пластина защищала створку от повреждений от еще вращавшегося после отрыва от земли колеса.
