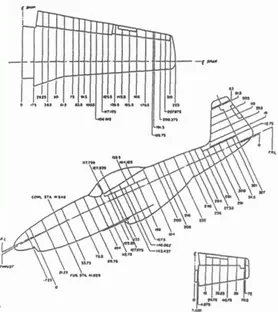

Места крепления листов обшивки к шпангоутам и нервюрам на P-51D. Обозначения те же, что и на предыдущем рисунке. Обратите внимание, что расположение шпангоутов немного изменилось.
Одноместный одномоторный истребитель цельнометаллической конструкции, построенный по схеме свободнонесущего низкоплана с убирающимся шасси и хвостовым колесом.
Основные производственные модификации:
«Мустанг I», Р-51/ «Мустанг IA», Р-51 А/ «Мустанг II» — истребитель, истребитель-разведчик для небольших высот;
А-36А — пикирующий бомбардировщик/штурмовик;
Р-51В/Р-51С/ «Мустанг III»/P-51D/P-51K/ «Мустанг IV»/ «Мустанг IVA» — дальний истребитель, истребитель-бомбардировщик;
Р-51Н — дальний истребитель, адаптированный к условиям Тихого океана.
Крыло цельнометаллическое, двусоставное, двухлонжеронное, трапециевидное. Возвышение крыла 5 гр, профиль ламинарный НАА-НАСА. Линия, проходящая на уровне 25 % хорды крыла, прямоугольна продольной оси самолета. Оба крыла болтами крепятся к центральному шпангоуту. Верхняя сторона крыльев внутри фюзеляжа образует пол кабины пилота. В каждом крыле по 21 нервюра. Оконцовки крыльев съемные, соединяемые с консолью крыла винтами. Обшивка крыла из легкого алюминиевого сплава «Алклад». Обшивка на фюзеляже и крыльях крепилась стандартным образом — с помощью заклепок с овальными головками. Элероны и закрылки цельнометаллические, подвешены на задней поверхности лонжерона. Обшивка элеронов и закрылков из легкого сплава. Элерон двухлонжеронный с 12 нервюрами. Закрылки также двухлонжеронные с 13 нервюрами. Элероны сбалансированы статически и динамически, оснащены триммерами (на левом регулируемый, на правом фиксированный триммер). Привод элеронов с помощью тяг и рычагов. Угол отклонения элеронов 15 гр вверх и вниз. Закрылки имеют гидравлический привод, угол отклонения от 0 до -50гр с шагом 50гр.

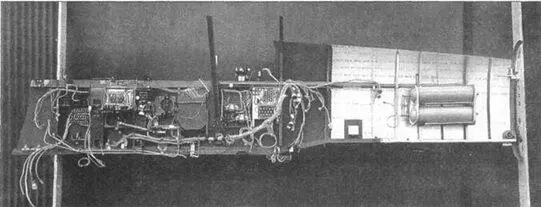

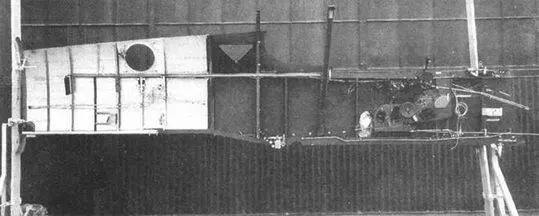

Правая и левая половины фюзеляжа Р-51А.

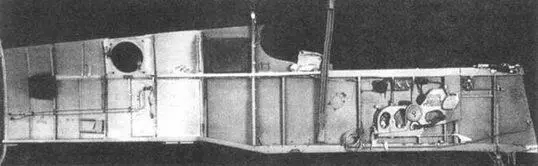

Левая половина фюзеляжа Р-51В.
Фюзеляж дюралевый, с работающей обшивкой. Технологически фюзеляж собирался из трех сегментов, соединяемый пальцами. В носовом сегменте находились двигатель и моторама. В центральном сегменте помещалась кабина пилота и водяной радиатор, в хвостовом сегменте — хвостовое оперение. Механическую прочность фюзеляжа обеспечивали четыре стрингера, штампованных из дюралевого листа. Между передним и средним сегментом установлена бронированная переборка.
Капот носового сегмента состоял из четырех створок и нижней крышки. Створки крепились с помощью специальных быстрых фиксаторов. В нижней части капота имелись три отверстия для карбюратора. Моторама изготовлена из двух коробчатых лонжеронов со вспомогательными поперечинами. Всю раму четырьмя пальцами крепили к бронированной переборке. Такая конструкция позволяла снять с самолета двигатель вместе с моторамой в считанные минуты.
Центральная часть фюзеляжа изготавливалась в виде двух половин, соединяемых в районе продольной оси симметрии. Верхние стрингера фюзеляжа двутаврового сечения, в задней части переходили в тавр. Нижние стрингера, также имеющие двутавровое сечение, переходили в швеллер. За спиной пилота верхняя часть шпангоута образовывала противокапотажную дугу. Центральная секция фюзеляжа состояла из восьми деталей: противопожарная переборка, противокапотажная дуга, верхняя обшивка, левая и правая обшивка, радиоотсек, накладка и днище с воздухозаборником. В случае ремонта любой из перечисленных узлов можно было заменить целиком.

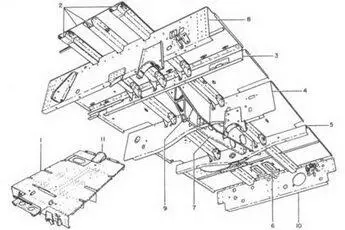

Стеллаж радиостанции на Р-51В/С. Ребра жесткости (2) приварены к стеллажу, остальные детали присоединены заклепками. Деталь 9 — узел крепления привода жалюзи маслорадиатора. Деталь 11 — кшич тяги руля высоты.

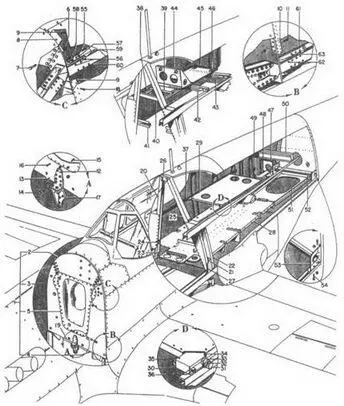

Узлы фюзеляжа Р-51В/С. Деталь 1 — противопожарная переборка, в состав которой входили бронепластины 2, 3, 4 и 5. Врезка А — одна из точек крепления крыла. Врезки В и С — узлы крепления моторамы. Врезка D — узел крепления верхнего стеллюка радиостанции (29). Деталь 2S — нижний стеллаж, показанный крупным планом на предыдущем рисунке. Деталь 20 — шпангоут с противокапотажной дугой и узлом крепления крыльев в нижней части.
