С. Иванов - Р-51 Mustang – техническое описание и боевое применение

Ниша левого колеса в крыле P-51D. Серия данных снимков сделана в музее Даксфорда, Англия. Этот экземпляр полностью отреставрирован и летает, участвуя в различных показах.

Левая стойка шасси на P-S1B/C с маской и колесом. Стойка (2) крепилась к маске (1). Деталь 3 — щиток стойки, подвешиваемый на петле к той же маске. С помощью двух подвижных рычагов щиток также соединялся со стойкой.

Хвостовое колесо на Р-51В/С.

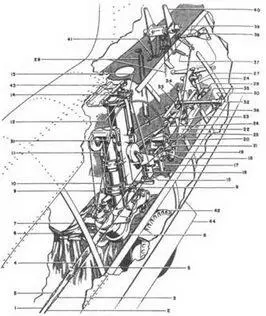

Главное шасси на Р-51В/С. Стойка шасси зафиксирована в металлической литой маске (2), приклепанной к несущим элементам крыла. Стойка (3) выходит под давлением гидравлической тяги (15) после того, как пилот из кабины освободит фиксатор (46).

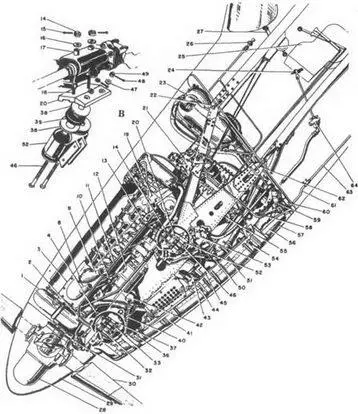

Двигатель «Мерлин» («Паккард V-1650-7) на P-51D. 1. Расширительный бачок системы охлаждения двигателя. 19. Магнето. 21. Карбюратор «Бендикс PD-18-A1». 23. Маслобак. 28. Ступица винта. 30. Лопасть винта J6437A. 31. Регулятор винта 4G10G21D. 45. Масляный насос. 50. Насос принудительной циркуляции системы охлаждения. 53. Бензонасос G-9.

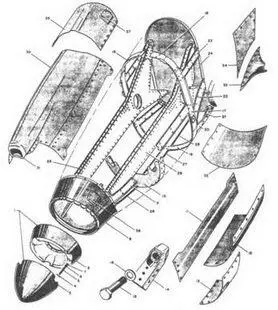

Несущие элементы и панели кожуха двигателя на P-5IB/C

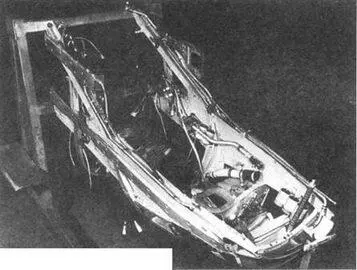

Кабина пилота имела лобовое бронестекло. Кабина оснащалась системой подогрева и охлаждения. Лобовое стекло толщиной 1 дюйм, пятислойное, наклонены на 31 гр. Подвижная створка состоит из трех деталей, изготовленных из плексигласа толщиной 3/16 дюйма. Правая половина неподвижная, левая и верхняя подвешены на петлях. Над приборной доской имелся обрезиненный выступ, предохранявший голову пилота в случае аварии. Там же находилась система обдува лобового стекла теплым воздухом, прицел и вспомогательная ручка, облегчавшая заход в кабину. Кроме того, выступ затенял приборную доску, не давая возникать на ней солнечным бликам. Фонарь крепился к двум верхним стрингерам фюзеляжа в четырех точках. Имелась система аварийного сброса фонаря. В обшивке фюзеляжа за креслом пилота имелись два иллюминатора, открывавшие доступ в радиоотсек. За радиоотсеком проходила еще одна переборка — на этот раз из фанеры. Сделанное выше описание кабины относится к самолетам модификаций А, В и С. Начиная с модификации P-51D фонарю кабины придали каплевидную форму, а хвостовая часть фюзеляжа опущена.

Крышка фонаря сдвигалась вручную по специальным направляющим. Кресло пилота регулируемое. За креслом установлены две бронеплиты, защищавшие голову и спины пилотов.

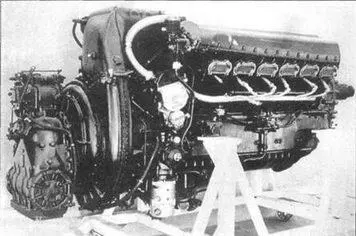

Двигатель «Роллс-Ройс Паккард V-1650 Мерлин» на транспортной тележке. На таких тележках двигатель перевозился по сборочному цеху.

Моторат в сборе для двигателя «Роллс-Ройс Паккард V-1650-3» истребителя Р-51В.

Рама двигателя «Роллс-Ройс Паккард» на Р-51В/С.

Несущие элементы и панели кожуха двигателя «Аллисон V- 1710» на Р-51А и А-36А.

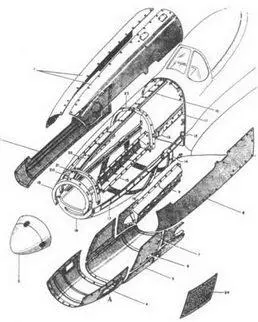

Несущие элементы и кожух двигателя «Роллс-Ройс Паккард V- 1650-7» на P-51D.

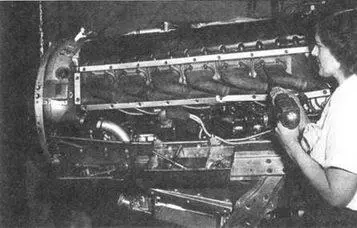

Установка выхлопных патрубков на двигатель V-1650-3 на Р-51 К/С, монтажная линия в Инглвуде.

Конструкция хвостовой части фюзеляжа состояла из двух стрингеров, трех переборок, пяти вспомогательных шпангоутов и задней стенки, к которой крепилось хвостовое оперение.
