С. Иванов: Р-51 Mustang – техническое описание и боевое применение

P-51D-20 (44-63984, «101», «Margaret IV»), 78th FS. 15th FG, 7th AF, Иводзима, апрель 1945 года. Пилот майор Джеймс Тапп (8 побед в воздухе, три самолета, уничтоженных на земле). Самолет нес шесть 127-мм ракет HVAR и два 165-галлоновых (620 л) бака от Р- 38. В такой конфигурации самолеты 15th FG летали с 17 апреля по 11 мая над Японией, разыскивая и уничтожая базы камикадзе.

P-S1D-10-NA (44-14163, YF*Y, «Jake The' Snake»), 358th FS, 355th FG, 8th AF, Стипл-Морден, Англия, весна 1945 года.

P-51D-20 (44-63474, «86», «Foxy»), 45th FS, 15th FG, 7th AF, Иводзима, апрель 145

P-51D-15-NA (44-15707, «249», «LitStuff III»), 25th FS, 51st FG, Nth AF, Китай, июнь 1945 года.

P-51D-20-NA (44-63909, «557», экс- 257), 458th FS, 506th FG, 20th AF, Иводзима, май 1945 года. 506-я группа шрибыла на Иводзиму в мае 1945 года. Группа была целиком оснащена самолетами P-51D-25-NA. Данная машина прежде летала в составе 72-й эскадрильи 21-й группы. Отсюда черная противобликовая панель перед кабиной и остатки старых обозначений на носу.

P-51D-15-NA («125», «Big Dog»), 76th FS, 23rd FG, 14th AF, Китай, июнь 1945

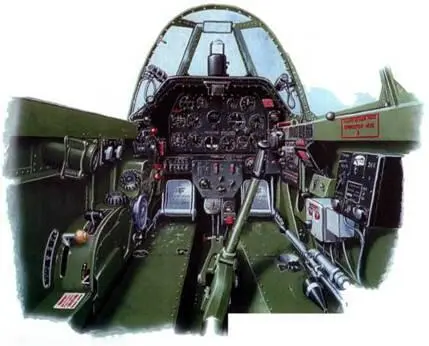

Кабина пилота P-51B-5-NA.

1. Зеркало заднего вида. 2. Коллиматорный прицел с мягкой накладкой. 3. Основание прицела. 4. Манометр. 5. Манометр давления во впускном тракте. 6. Искусственный горизонт. 7. Лампочка подсветки приборной доски. 8. Курвиметр с инклинометром. 9. Тахометр. 10. Указатель расхода кислорода. 11. Указатель температуры и давления бензина и масла. 12. Ручка механизма открытия фонаря. 13. Перечень запрещенных действий. 14. Регулятор кислородной системы. 15. Консоль управления радиостанцией SCR-522. 16. Предохранитель и спуск пулеметов. 17. Консоль управления радиостанцией SCR-535. 18. Панель переключателей электрической системы. 19. Выключатель подсветки кабины с регулятором яркости. 20. Указатель температуры жидкости, охлаждающей двигатель. 21. Топливный насос. 22. Педаль. 23. Ручной гидравлический насос. 24. Канал теплого воздуха и указатель уровня топлива в баке. 25. Писсуар. 26. Регулятор подачи теплого воздуха. 27. Вариометр. 28. Пуск стартера. 29. Ручка управления. 30. Регулятор подсветки прицела. 31. Панель аварийного выпуска шасси. 32. Регулятор подсветки флуоресцирующих ламп. 33. Переключатель бензобаков. 34. Регулятор подсветки гирокомпаса. 35. Управление наддувом. 36. Выключатель зажигания. 37. Форсаж. 38. Блокиратор хвостового колеса. 39. Регулятор триммера руля высоты. 40. Указатель положения закрылков. 41. Ручка выпуска закрылков. 42. Регулятор подачи воздуха в карбюратор. 43. Регулятор триммера руля направления. 44. Ручка выпуска и уборки шасси. 45. Регулятор триммера элерона. 46. Маска ракетницы. 47. Регулятор воздухозаборника водяного радиатора (слева) и маслорадиатора (справа). 48, Панель управления пулеметного и подвесного вооружения. 49. Панель управления оборотами двигателя. 50. Ручка управления шагом винта. 51. Ручка управления составом топливовоздушной смеси. 52. Указатель положения шасси. 53. Ручка газа. 54. Спидометр. 55. Выключатель. 56. Альтиметр. 57. Компас. 58. Хронометр. 59. Указатель гирокомпаса.

Кабина p-51d-20-na.

1. Мягкая накладка на прицел. 2. Коллиматорный прицел К-14. 3. Предупреждающая надпись. 4. Манометр. 5. Манометр впускного тракта. 6. Термометр жидкости, охлаждающей двигатель. 7. Указатель температуры воздуха в карбюраторе. 8. Тахометр. 9. Акселерометр (на некоторых машинах вместо него стоял радиокомпас)- 10. Интегральный указатель параметров работы двигателя. 11. Регулятор расхода кислорода. 12. Ручка открытия фонаря. 13. Спуск пулеметов. 14. Тяга стояночных тормозов. 15. Панель УКВ-радиостанции и радиопеленгатора. 16. Панель устройства определения свой-чужой. 17. Панель электрической системы. 18. Топливный насос. 19. Ручка управления. 20. Шланг кислородного прибора. 21. Включатель стартера. 22. Педаль. 23. Ручной насос гидравлической системы. 24. Регулятор подсветки прицела (только для прицела N-9). 25. Регулятор подачи теплого воздуха. 26. Канал теплого воздуха и указатель уровня топлива. 21. Регулятор подсветки кабины. 28. Ручка аварийного выпуска шасси. 29. Манометр гидравлической системы. 30. Переключатель бензобаков. 31. Выключатель зажигания. 32. Регулятор педалей. 33. Кран, перекрывающий подачу топлива. 34. Форсаж. 35. Курвиметр с инклинометром. 36. Панель бомбосброса. 37. Блокиратор хвостового колеса. 38. Регулятор триммера руля высоты. 39. Ручка выпуска закрылков. 40. Ручка управления карбюратором. 41. Шкала положения закрылков. 42. Регулятор триммера руля направления. 43. Регулятор триммера элеронов. 44. Регулятор потока воздуха через масляный радиатор. 45. Регулятор потока воздуха через водяной радиатор. 46. Маска ракетницы. 47. Регулятор состава топливовоздушной смеси. 48. Блокиратор ручек 47 и 50. 49. Альтиметр. 50. Регулятор шага винта. 51. Спидометр. 52. Дроссель. 53. Регулятор подсветки прицела К-14. 54. Компас. 55. Флуоресцирующая лампочка. 56. Указатель гирокомпаса. 57. Хронометр. 58. Вариометр. 59. Искусственный горизонт.
