Задние панели фонаря.

Двухместная кабина TF-51D, фонарь снят.

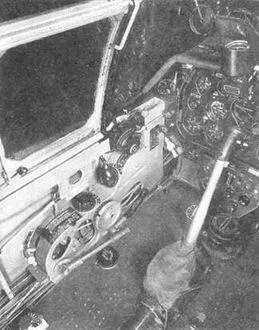

Левый борт кабины «Мустанга I». Виден маховики-регуляторы триммера элерона (светлый внизу, вертикально), руля направления (черный, горизонтально) и руля высоты (черный, на наклонной консоли). Выше видны объединенные ручки газа и шага винта. В нижней части снимка виден рычаг выпуска шасси.

Правый борт «Мустанга I». В центре виден карман для карт., над ним панель переключателей ходовых и посадочных огней, а также системы подогрева трубки Пито. Еще выше, на раме фонаря, виден округлый ключ Морзе. Навершие ручки управления в виде кольца было характерно для британских самолетов. У американцев эта деталь имела форму пистолетной рукоятки. На кольце видна крупная кнопка спуска пулеметов. Небольшая панель с двумя круглыми шкалами, справа от кресла, это регулятор подачи кислорода.

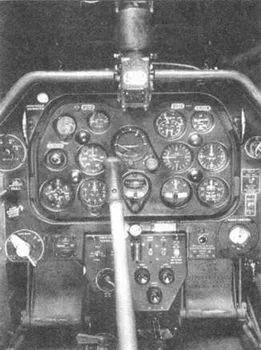

Главная приборная доска ХР-51. Она почти не отличалась от приборной доски «Мустанга I», выпускавшегося для Британии. На переднем плане видна традиционная американская ручка управления. В верхней части снимка заметен коллиматорный прицел ST1A, слева от него вспомогательный концентрический прицел. Под главной приборной доской находится дополнительная панель, на которой собраны органы управления стартером.

Левый борт кабины Р-51. Кресло пилота демонтировано. Отличия от британского варианта минимальны. Ручка управления завершается не кольцом, а пистолетной рукояткой. Под рычагом выпуска шасси имеется дополнительный рычаг блокировки хвостового колеса. Вверху виден концентрический прицел, а рядом с ним коллиматорный прицела ST1A.

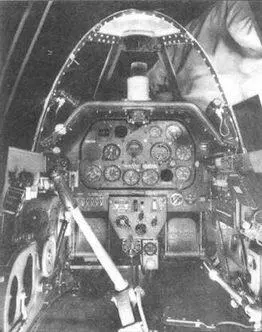

Кабина пилота P-5IB. Почти полностью оснащенная кабина пилота, отсутствует только кресло и несколько указателей. Имеется зеркало заднего вида в верхней части лобового стекла. Под зеркалом стоит коллиматорный прицел N-3C. За прицелом пятислойное бронированное стекло толщиной 38,1 мм (1,5 дюйма), установленное под углом 31 гр.

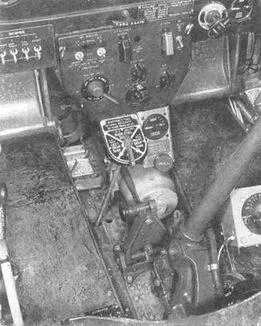

Дополнительные панели под главной приборной доской. Верхняя служила для управления пуском двигателя, а на нижней установлен переключатель бензобаков и указатель уровня топлива.

Левая консоль с регуляторами триммеров и ручками управления газом и винтом.

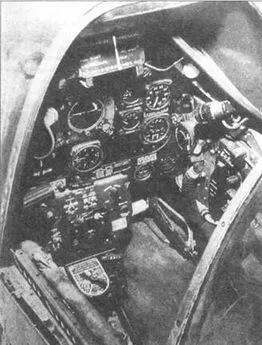

Правый борт кабины Р-51В/С. Видны блоки управления радиостанциями SCR 522 и SCR 535.

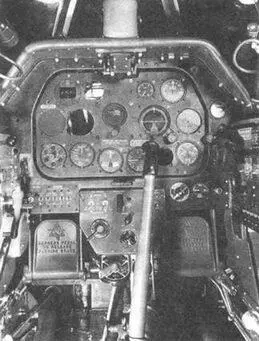

Главная приборная доска, под ней панель стартера, еще ниже переключателе бензобаков в кабине Р-51В/С. Хорошо видны педали с фирменной эмблемой «Норт Американ». Под эмблемой надпись, информирующая пилота о том, что на педали следует нажать, чтобы отпустить тормоза колес.

Кабина P-51D-5. Видна разница в дизайне главной приборной доски, панели стартера и расположении органов управления по бортам кабины.

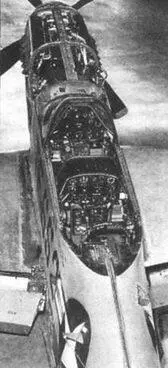

Вид кабины P-5ID/K сверху, с точки зрения садящегося в самолет летчика. Параллельно направляющей крышки фонаря проходит труба системы обогрева кабины.
