Проектирование Не-111 началось в первые месяцы 1934 г.. Ведущую роль в проектировании играли дипломированные инженеры Зигфрид Гюнтер и Карл Швацлср. Не- 111 продолжал линию, начатую Нс-70: аэродинамически чистый, цельнометаллический с потайной клейкой обшивки моноплан с крылом и горизонтальным оперением эллиптической в плане формы, с убираемыми основными опорами шасси и фиксированной хвостовой стойкой. Фюзеляж начинался с прозрачною носа, где размешалась кабина штурмана. После многочисленных продувок моделей в аэродинамических трубах, в 1934 г. был изготовлен деревянный макет самолета. Макет произвел благоприятное впечатление на представителей только что созданною министерства авиации (RLM). Военные предложили Хсйнкслю переделать пассажирский самолет в бомбардировщик.

Heinkel He 111 Фотоархив — читать онлайн бесплатно полную книгу (весь текст) целиком

Ниже представлен текст книги, разбитый по страницам. Система сохранения места последней прочитанной страницы, позволяет с удобством читать онлайн бесплатно книгу «Heinkel He 111 Фотоархив», без необходимости каждый раз заново искать на чём Вы остановились. Поставьте закладку, и сможете в любой момент перейти на страницу, на которой закончили чтение.

Тёмная тема
Сбросить

Интервал:

Закладка:

Сделать

Выпуск Не-111D завершился в конце 1937 г. по причине нехватки двигателей DB-600. такими же моторами оснащались истребители Bf.109 и Bf.110. Люфтваффе получили примерно 23 Не-111D , но были еще и самолеты, которые использовались в различных испытательных программах.

Снимок бомбардировщика Не111DI сделан на аэродроме в Германии в конце 1938 г - фото 30

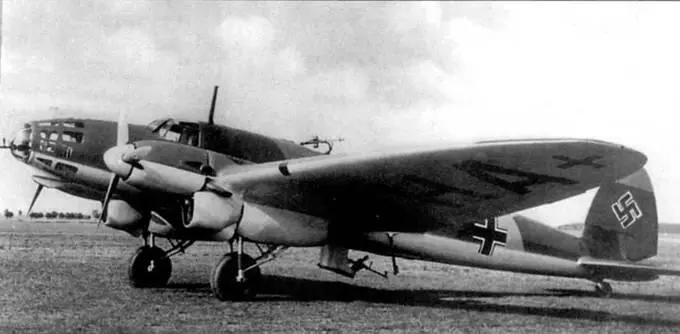

Снимок бомбардировщика Не-111D-I сделан на аэродроме в Германии в конце 1938 г, или в начале 1939 г. Пулеметы смонтироованы в носу фюзеляжа, за кабиной летчика и на люковой убираемой установке. Нижние поверхности самолетов люфтваффе в этот период окрашивались светло-голубой краской RLM-65 (FS 35352). Красная полоса и большая часть белого круга на вертикальном оперении с целью снижения визуальной заметности самолета закрашены зеленной краской RLM-62. Закрашивание элементов нацистского флага начали практиковать в люфтваффе в 1938 г. Буквы «ОНА» черного цвета, видимые на нижней поверхности плоскости крыла являются частью регистрационного кода «D-AOHA».

He 111В He 111D Не111Е В 1937 г на Не111 В0 поставили 12цилиндровые - фото 31

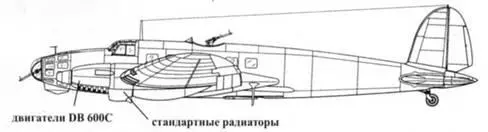

He 111В

He 111D Не111Е В 1937 г на Не111 В0 поставили 12цилиндровые двигатели - фото 32

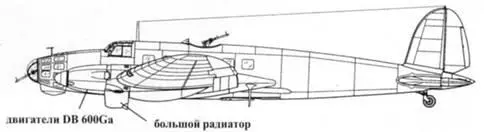

He 111D

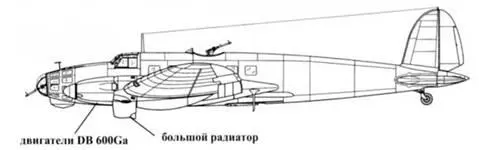

Не-111Е

В 1937 г. на Не-111 В-0 поставили 12-цилиндровые двигатели жидкостного охлаждения Юнкере JUMO-210Ga мощностью 730 л.с., после чего самолет стал обозначаться Не-111V-6 (D-AXOH). Летные испытания выявили недостатки новой силовой установки. He-111V-6 переоснастили 1000-сильными моторами JUMO-211A-1, позже самолет передали фирме Юнкере для испытаний воздушных винтов.

Далее фирма Хейнкель конвертировала один Не-111D-0 в вариант Не-11IV-10 (D-ALEQ), на который также поставили моторы JUMO-211A-1. Полуубираемые радиаторы улучшили охлаждение двигателей. Самолет послужил прототипом серийного Не-111E, позже он сгорел при испытаниях экспериментальных радиаторов.

Первые два предсерийных Не-111Е-0 представляли собой He-111D-l с новыми двигателями и радиаторами, самолеты завершили в январе 1938 г. Бомбовая нагрузка на данном варианте была доведена с 1500 кг до 1800 кг, но из-за способа подвески бомб их калибр ограничивался 250 кг. Максимальная масса Не-111Е-0 выросла до 10 297 кг по сравнению с 8800 кг у Не-111D. Размеры остались неизменными: размах крыла 22,6 м, длина 17,5 м, высота 4,2 м. Радиоантенну перенесли в среднюю часть фюзеляжа.

Первый серийный вариант обозначался Не-111Е-1. Первый полет Не- 111Е-1 выполнил в феврале 1938 г. Бомбовая нагрузка Не-111 Е-1 составляла уже 2000 кг, а максимальная взлетная масса - 10 600 кг. Заводы дали порядка 120 Не-111E-1 и один Не-111Е-2, который имел ряд внешних отличий. В марте 1938 г. 45 Не-111Е-1 было направлено в Испанию в легион «Кондор». После окончания Гражданской войны в Испании немцы оставили несколько бомбардировщиков Не-111 ВВС генерала Франко.

Этот Не111Е4 CHNR в начале второй мировой войны прошел переоборудование из - фото 33

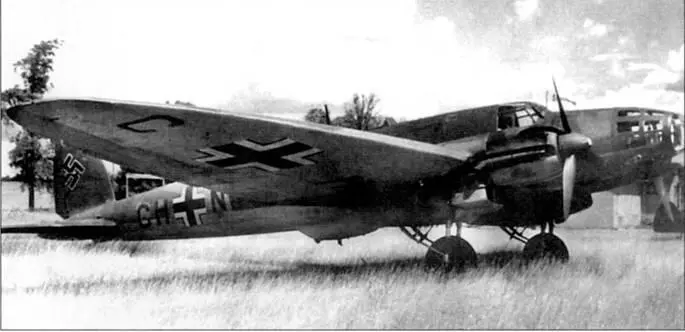

Этот Не-111Е-4 (CH+NR) в начале второй мировой войны прошел переоборудование из бомбардировщика в пассажирский самолет. И фюзеляже были оборудованы места для пассажиров, демонтированы бомбодержатели. Снята также люковая стрелковая точка, а вырез в нижней чисти под нее закрыт обтекателем. Самолеты Не-111Е-4 оснащались и моторами Юнкерс Jumo-211A-I.

He 111D He 111Е Не111Е на стоянке аэродрома люфтваффе во Франции 1940 - фото 34

He 111D

He 111Е Не111Е на стоянке аэродрома люфтваффе во Франции 1940 г Эту - фото 35

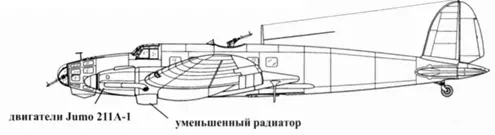

He 111Е

Не111Е на стоянке аэродрома люфтваффе во Франции 1940 г Эту машину - фото 36

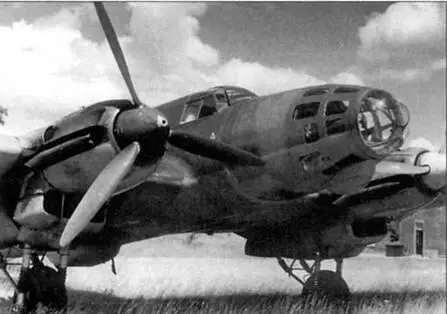

Не-111Е на стоянке аэродрома люфтваффе во Франции, 1940 г. Эту машину использовали в качестве транспортной, оборонительное вооружение и бомбодержатели демонтированы. Выхлопные патрубки двигателей Jumo-211А-1 были коллективными, что хорошо видно на снимке.

Следующим самолетом Е-серии стал Не-111Е-3. Хейнкель построил 67 Не-111Е-3, 44 последние машины имели топливные баки увеличенной емкости - во внешних частях крыла монтировались баки суммарной емкостью 1025 л., в результате общий запас топлива вырос с 2425 л до 3450 л.

Размах крыла Не-111Е-3 - 22,6 мм, длина -17,5 м, высота - 4,2 м. Масса пустого -6140 кг, максимальная взлетная масса -10 500 кг. Максимальная скорость - 420 км/ч на высоте 5000 м, крейсерская скорость -380 км/ч, практический потолок - 8000 м, дальность полета 1065 км.

Оборонительное вооружение Не-111Е-3 состояло из трех 7,92 пулеметов Рейнметалл MG-15. пулеметы устанавливались аналогично более ранним Не-111. Бомбовая нагрузка - 2000 кг. Экипаж Не-111Е-3 - четыре человека: пилот, штурман-бомбардир, радист, воздушный стрелок.
