С. Иванов - Hs 129 Особенности модификаций и детали конструкции

Сразу после окончания войсковых испытаний начались работы по внедрению в серию самолетов А-1. Кроме нового двигателя. в конструкцию были внесены многочисленные изменения. Одновременно на фирме начали разработку нового проекта на базе А-1, получившего заводской шифр Р 76. Новый самолет сохранял аналогичную конфигурацию, но только немного был изменен в размерах. Размах был увеличен до 15.5 метра, длина фюзеляжа – до 10.11 метра, а высота – до 3.51 м. Были также установлены французские двигатели «Гном-Рон» 14М 04/ 05 и трехлопастные винты «Ратье». Ясное дело, что и взлетная масса увеличилась настолько же, насколько увеличился фюзеляж.

Однако из-за того, что проект не был согласован с RLM его вскоре прикрыли. А вот деньги на модификацию под французские двигатели уже построенных Hs 129 А-1 дали. Одновременно на «Henschel Flugzcugvvcrk A. G.» начались работы по изменению фонаря кабины, для того чтобы увеличить обзор летчика. Эти работы проводились только на десяти только построенных машинах, выпуск остальных временно приостановили.

В ходе работ на эти самолеты пост авили два разных двигателя с разными направлениями вращения винта – I4M 04 и 14М 05. Эти самолеты получили обозначение В-I, но сохранили старые номера (0151-0160). В начале 1942 года эти самолеты передали в строевые части. В программе RLM от 1 января 1941 года планировалось закупить 60 Hs 129 В. которые должны быть получены с июня по декабрь. Причем ранее произведенные самолеты с «Аргусами» (27 самолетов) должны были переоснащены на двигатели «Гном-Рон» 14М.

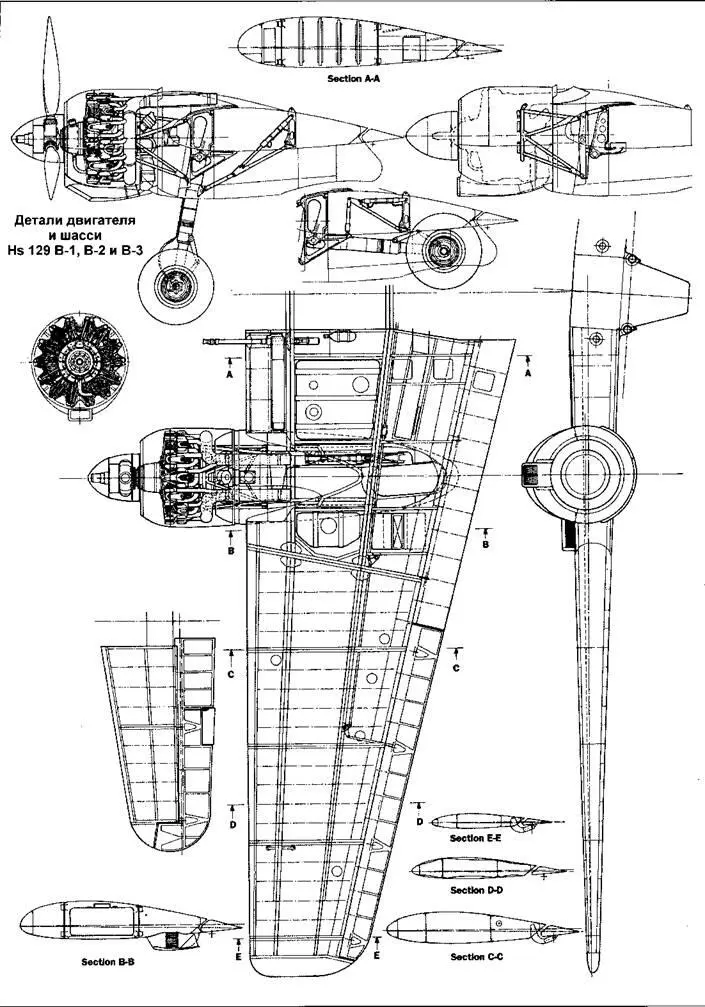

Hs 129 В

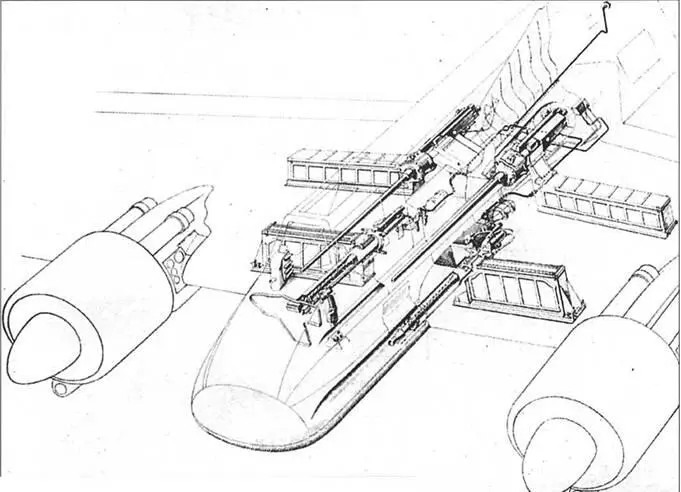

Прорисовка стандартного вооружения штурмовика из двух MG 17 и двух MG 151

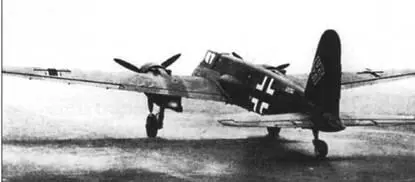

Фотография из учебного слайда времен войны. На фото Hs 129 В-1, W.Nr. 0152, KG+GJ.

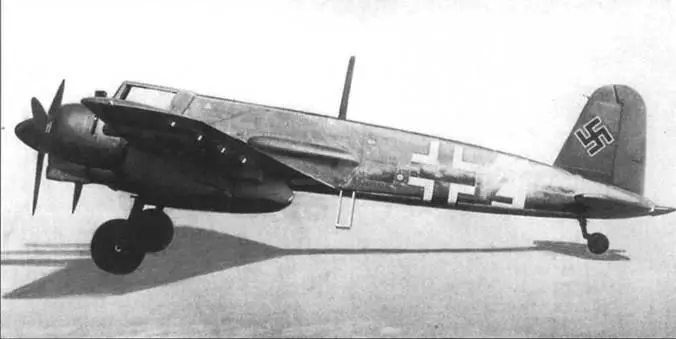

Еще одно фото из той же инструкции. На фото Hs 129 В-2, W.Nr.0202, GD+ZB. Этот самолет был построен как В-1, а потом был переделан по стандарту В-2.

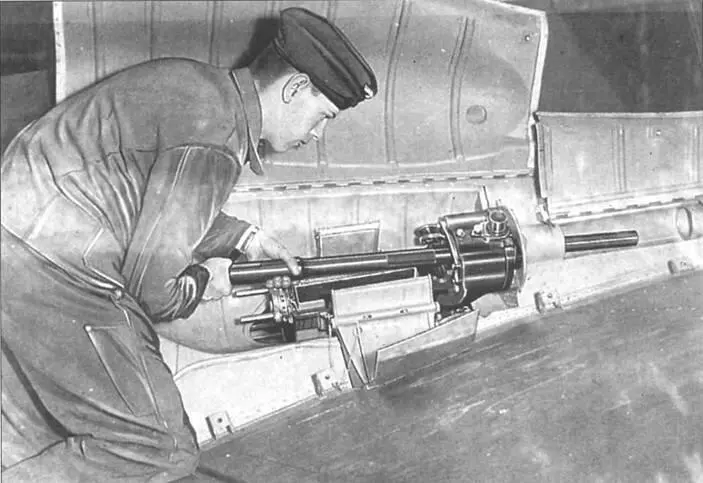

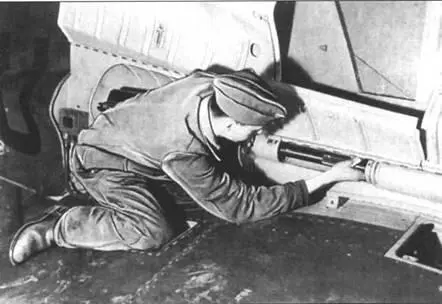

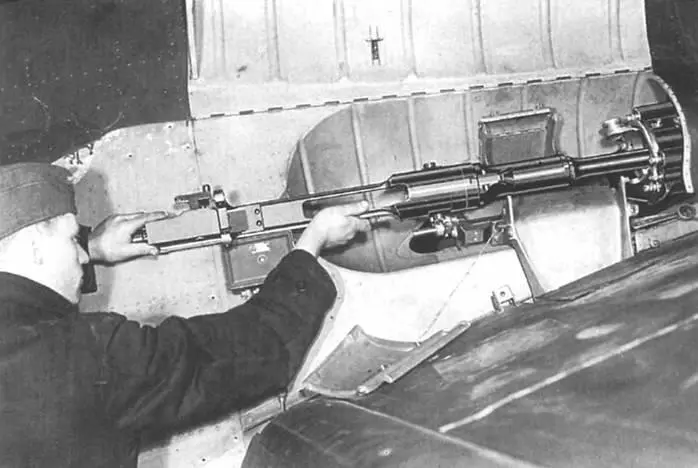

Четыре фотографии, которые показывают установку 20-мм пушки МG151

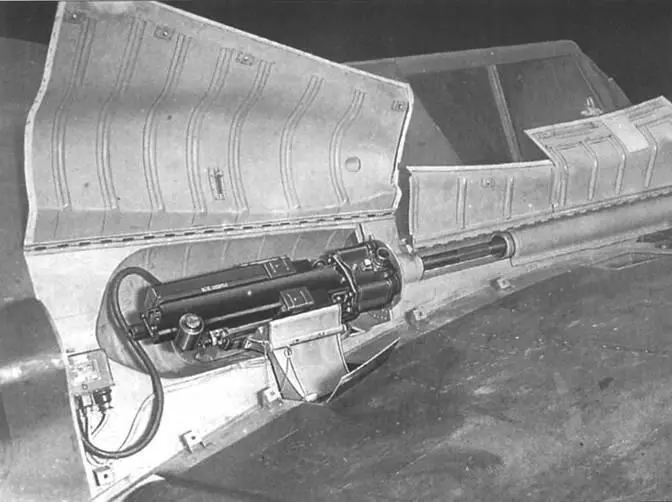

Детали центральной части фюзеляжа: 1 – полость за MG 151; 2 – панель, прикрывающая MG 151

Новая партия штурмовиков В-0 получила Stammkennzeichen. начиная с KK+V1 и производственные номера – от W.Nr. 0016 до 0042. Первым штурмовиком, получившим французский двигатель, стал прототип V3 (W.Nr. 129 3003). который все еще находился в Рехлине. 1 февраля 1941 года его вернули на завод, где переоборудовали, изменив центральную часть крыла. Кроме того, часть внутреннего оборудования было перенесено. так как из-за более тяжелых двигателей центр тяжести изменился. Конструкция фюзеляжа практически не подверглась изменениям. Новый прототип, получивший обозначение Hs 129 V3/U1, совершил первый полет 19 марта 1941 года. Из-за установки более мощных двигателей все характеристики самолета улучшились. После удачных испытаний началось массовое переоборудование построенных самолетов по стандарту «В».

Одновременно конструкторы начали работы по изменению конструкции крыла. В результате площадь увеличилась с 28.40 квадратных метра до 29. Фюзеляж также немного облагородили. Наибольшим изменениям подверглась конструкция фонаря, наиболее значительной из которых было сдвиг его назад.

Кроме того, верхняя металлическая панель была заменена на бронестекло, что значительно увеличило обзор летчику назад. Что касается приборной доски, то часть приборов были перенесены на другое место. В результате всего этого появился Hs 129 «Берта». который по своим характеристикам был гораздо лучше, чем предшественник – «Антон». Первым серийным самолетом серии В-0 стал переоборудованный Hs 129 А-0 (W.Nr. 129 3007. GM+OD).
