("Inconstant"), имевшего двойное дно с боковыми коридорами и водонепроницаемые поперечные переборки.

Набор корпуса "Фусо" состоял из продольных непрерывных связей – стрингеров, между которыми были установлены шпангоуты из отдельных отрезков листового железа (бракетов). Поверх набора настилалась внутренняя обшивка, и в итоге образовывалось междудонное пространство величиной 762 мм, значительно повышающее непотопляемость корабля при повреждении наружной обшивки.

Двойное дно, проходившее в средней части корпуса, начиналось от таранного отделения (отсека) и продолжалось до румпельного отделения. Фрегат делился на одиннадцать отсеков десятью водонепроницаемыми переборками, из которых шесть были доведены до батарейной палубы и четыре до верхней.

В главных переборках, идущих до верхней палубы, установили водонепроницаемые двери створчатой системы. Все отсеки соединялись с машинным отделением двумя магистральными трубами, имевшими 44 пропускных клинкета, штоки которых большей частью выводились на батарейную палубу. Водоотливн 3 ые средства общей производительностью 67 м /мин имели в своем составе 5 ручных помп, 2 паровые донки диаметром 178 мм, 2 центробежные помпы диаметром 762 мм и 2 эжектора Фридмана. Хотя они и считались достаточными, а нашими современниками назывались даже громадными, но все-таки не смогли помочь удержать корабль на плаву после его столкновения с крейсером "Мацусима".

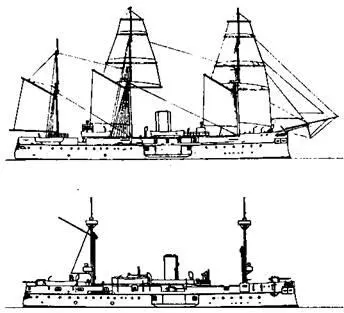

Наружный вид казематированного фрегата "Фусо" 1878 г. (вверху) и после модернизации в 1898 г.

При постройке кораблей того времени конструкторы действовали методом проб и ошибок, внедряли свои решения сразу, а потом опыт эксплуатации показывал их правильность, и поэтому практически все суда следует считать опытными образцами. Вот и "Фусо", подобно многим другим военным кораблям, построенным в это время на английских верфях для иностранных флотов, служил как экспериментальное судно в области военно-морского проектирования и кораблестроения. Для "Фусо" это выразилось в его методе склёпывания, в первую очередь в том, что заклепки расклепывались позади брони, а ниже ее этот процесс продолжили от главной палубы до киля, в то время как броня крепилась к корпусу посредством кронштейнов снаружи ряда корабельных заклепок и одевалась наподобие рыцарских доспехов. Это позволяло при разметке и постройке провести непрерывную линию для склепывания от днища до палубы.

Броневой пояс из кованого железа (данные о том, что "Фусо" имел сталежелезную броню, называемую "компаунд", ошибочные) по всей длине корабля опускался от средней палубы ниже ватерлинии на 122 см. Толщина его дифференцировалась от 229 мм в районе каземата с утоньшением до 102 мм к носу и корме. Высота броневого пояса в районе миделя составляла 2,52 м, но так как фрегат оказался перегружен, то над грузовой ватерлинией возвышалась лишь достаточно узкая полоса брони.

Размеры железных броневых плит в этом районе были различны: самый нижний участок пояса имел наибольшую толщину 178 мм (7"), средний, высотой 0,8 м, – 229 мм (9"), а верхний – также 178 мм. Броня накладывалась на тиковую подкладку от 191 мм (7,5") до 242 мм (9,5") толщины в обратной пропорции с размерами брони. Тиковая подкладка под броню укладывалась между четырьмя дополнительными стрингерами из железа углового профиля, которые, как и пояс, шли по всей длине "Фусо", образуя перпендикулярные борту полки. Бортовая броня навешивалась сверху обшивки на деревянную прокладку для смягчения ударов снарядов и крепилась к корпусу болтами.

Выше пояса в средней части фрегата размещался броневой каземат с траверзами для защиты от продольного огня. Толщина брони бортов каземата и его траверзов, установленных над водонепроницаемыми переборками – 203 мм (по другим данным, броня траверзов была меньше – 178 мм). Люки крюйт-камеры и бомбового погреба, как и двери в траверзах, также имели 203-мм броню. Полный ее вес составил 776 т.

Броневой палубы установлено не было вовсе, так как ожидалось, что артиллерийский бой будет вестись на ближних дистанциях либо с нулевым углом возвышения орудий, либо с малым углом снижения, для чего поясная броня и опускалась ниже ватерлинии.

Каземат размещался впереди грот-мачты в батарейной палубе, и место его легко определялось по положению дымовой трубы, которая находилась как раз посредине. Каземат имел длину 14,5 м и ширину 15,1 м, т.е. выступал с каждой стороны борта на 0,25 м (0,75 фута). Для лучшего обеспечения продольного огня и улучшения условий обслуживания орудий его углы были срезаны, в них сделаны орудийные порты, из которых орудия имели угол обстрела по 60° каждое (по 30° в любую сторону от оси ствола орудия, совпадавшей с диагональю каземата). По другим данным, угол обстрела каждого из орудий главного калибра "Фусо" был несколько больше – 70°. И все равно, расположение этих портов было таково, что орудия совсем не могли стрелять ни на нос, ни на корму, ни по траверзу. Высота нижней кромки портов над грузовой ватерлинией была 2,3 м. Толщина бортовой казематной брони также дифференцировалась: в нижней части она была 203 мм (8") на 152-мм (6") тиковой подкладке, а в верхней части – 178 мм (7") на 178-мм подкладке.
