Александр Мандель - Линейные корабли Соединенных Штатов Америки. Часть II. Линкоры типов “New York”, “Oklahoma” и “Pennsylvania”

На башнях ГК №2 и №3 в 1919 г. были смонтированы раскладные стартовые платфломы для легких колесных самолетов, хотя их использование было сопряжено с теми же проблемами, что и на кораблях типа “New York”. Поэтому при первой возможности, сразу после успешных испытаний пневматической катапульты, в конце 1922 г. “Nevada” и “Oklahoma” получили по аналогичной катапульте в кормовой части палубы позади башни ГК № 4, и грузовую стрелу для обслуживания самолета.

Спустя несколько лет после Вашингтонского соглашения 1922 года флот США начал обширную программу коренной модернизации всех сохранившихся в составе флота линкоров, с целью “подтянуть” их боевые характеристики, насколько возможно, к стандартам последних линкоров “Большой Пятерки”. После модернизации дредноутов с 305-мм артиллерией и угольными котлами пришла очередь линкоров типа “New York”, а затем, в конце 20-х годов, – и кораблей типа “Nevada”. При этом броневая защита корабля считалась в целом удовлетворительной – по крайней мере, в отношении схемы размещения брони. Приоритетами являлись улучшение подводной защиты, модернизация систем управления огнем и силовой установки, а также перестройка противоминной батареи. Общая стоимость работ составила по 7 млн. долларов на каждый корабль, сами работы заняли более 2 лет.

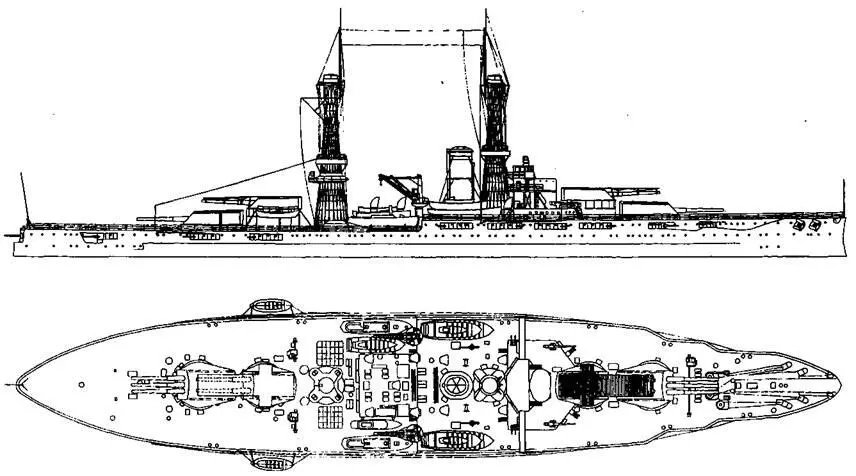

Линейный корабль “Nevada". 1920 г. (Наружный вид и вид сверху)

Вертикальное бронирование кораблей типа “Nevada” было сочтено вполне удовлетворительным, поэтому ограничились некоторым усилением горизонтальной защиты. Так, поверх имеющейся броневой палубы уложили дополнительный слой защитных плит STS толщиной 50,8 мм, доведя таким образом общую толщину броневой палубы до 127 мм. По некоторым данным, увеличили также толщину брони на скосах противоосколочной палубы до 76,2 мм и крыши боевой рубки до 203 мм.

По корпусу основные работы заключались в усилении противоторпедной конструктивной защиты. При этом позади старой противоторпедной переборки, на расстоянии 1,754 м. от нее, была установлена еще одна продольная переборка толщиной 9,53 мм, что оказалась возможным благодаря уменьшению ширины, занимаемой силовой установкой после ее замены. Фактически в результате “на части территории” бывших котельных отделений была создана весьма эффективная фильтрационная камера (которая для хранения топлива не использовалась и всегда содержалась пустой), на случай повреждения основной противоторпедной переборки.

Саму эту переборку также усилили, доведя ее толщину до 28,6 мм. Расстояние от нее до внутренней поверхности двойного борта составляло 1,906 м., расстояние между обшивками двойного борта 0,99 м. Толщина листов обшивки внутреннего борта составляла 9,53 мм, наружного 15,9 мм.

Кроме того, линкоры получили були максимальной шириной по 1,98 м., что доводило ширину кораблей до 32,92 м – величины, максимально допустимой для прохождения Панамским каналом. Форма этих булей значительно отличалась как от конструкций, применяемых в других флотах, так и от булей предыдущих американских линкоров. Они имели плоскую “крышу” толщиной 12,7 мм, которая была строго горизонтальной и примыкала к корпусу точно по верхней грани броневого пояса, зримо увеличивая толщину характерной “ступеньки” на большей части внешнего борта, и по ней мог свободно пройти человек. Затем шел излом вниз на 90 градусов, и внешний борт надводной части булей был строго вертикальным, уходя в воду параллельно наружному борту и броневому поясу.

Сразу под ватерлинией були резким “изломом” расширялись и достигали максимальной ширины на уровне чуть ниже нижней грани броневого пояса. Далее вниз були имели плоские строго вертикальные стенки, которые довольно резко, с небольшим радиусом кривизны, переходили в плоское днище. Внешняя обшивка булей имела толщину 15,9 мм, при этом внутри по всей длине були разделялись продольной горизонтальной переборкой на верхнюю и нижнюю секции, примерно равные по высоте. Внутренняя полость булей оставалась пустой, играя роль камеры расширения, а топливо теперь хранилось в отсеках двойного борта и следующем “вглубь” слое отсеков перед противоторпедной переборкой. После модернизации общая глубина противоторпедной защиты линкоров на миделе составила 5,795 м.

Позаботились и об улучшении защиты от мин и торпед с неконтактным взрывателем: уменьшение объема, занимаемого новыми котлами, позволило надстроить внутри корпуса на протяжении котельных отделений третье днище. Толщина его обшивки составила 9,53 мм. В днищевых отсеках находились запасы пресной воды для котлов.
