Александр Мандель - Линейные корабли Соединенных Штатов Америки. Часть II. Линкоры типов “New York”, “Oklahoma” и “Pennsylvania”

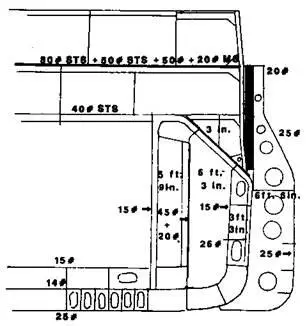

Линейный корабль “Nevada". (Поперечное сечение в рвйоне мидель-шпангоута после установки булей)

Как и на предыдущих кораблях, была на четверть (до 400 кВт) увеличена мощность каждого из 4 турбогенераторов.

В ходе модернизации были увеличены вдвое (до 30°) предельные углы возвышения орудий главного калибра. Кроме того, полностью заменили системы управления огнем; вместо старого оборудования на корабли установили приборы и системы, аналогичные тем. что несли линкоры “Большой пятерки”. Как и на предыдущих линкорах, необходимость размещения новых боевых постов с этой аппаратурой потребовала установки двух одинаковых массивных трехъярусных конструкций “топов”. Однако, в отличие от линкоров типа “New York”, на модернизированных линкорах типа “Nevada” оба топа располагались почти на одной высоте (кормовой чуть выше) поверх массивных треногих мачт, которые установили вместо традиционных американских ажурных мачт-“башен”.

Противоминная батарея линкоров была значительно сокращена и полностью перестроена. Сняли все орудия, установленные в корпусе, а их порты заделали – такой шаг, помимо увеличения мореходности, позволил увеличить располагаемую площадь для размещения экипажа и улучшить бытовые условия. При этом после снятия кормового орудия его каземат не был заделан заподлицо с обшивкой, и в результате на кормовой оконечности остался характерный уступ, ставший специфической чертой линкоров этого типа, хорошо заметной на фотографиях, особенно при виде сбоку.

Для нового размещения противоминной батареи на палубе полубака в средней части корабля была возведена надстройка, по архитектуре являвшаяся типичным казематом, но без броневой защиты, и аналогичная подобной надстройке, изначально имевшейся на последних типах “стандартных линкоров” (корабли типа “New Mexico” и линкоры “Большой Пятерки”). В этом “каземате” с каждого борта было установлено по 5 противоминных орудий; еще 2 орудия стояли открыто ярусом выше на палубе надстройки по бокам боевой рубки. Таким образом, после модернизации корабли несли по 12 127мм 51-кал. орудий на каждом борту. Подача снарядов осуществлялась цепными элеваторами с электроприводами мощностью 3 л.с., предельная скорость подачи составляла 20 снарядов в минуту.

К этому времени в качестве стандартного зенитного вооружения модернизируемых линкоров было разработано 127мм/25 зенитное орудие, имевшее возможность при необходимости вести огонь и по надводным целям. При модернизации линкоры типа “Nevada” получили по 8 таких орудий – по 4 на борт, на палубе надстройки. Системы управления этих орудий размещались на носовой надстройке.

Было установлено новое радио и радиопеленгаторное оборудование.

Стандартное шлюпочное вооружение модернизированных линкоров составляли до 16 шлюпок и катеров, весельных и моторных (с бензиновыми двигателями). Располагались они, в основном, .на шлюпочной палубе позади трубы – между батареями 127-мм зениток.

Позади боевой рубки, в основании носовой треноги, возвели большую надстройку с обширной ходовой рубкой, на крыше которой установили 20-футовый дальномер противоминной батареи в броневой башенке. На этой же надстройке, но чуть дальше в корму, на открытых мостиках располагались дальномеры зенитной батареи; ее посты управления размещались чуть сзади и ярусом ниже, также в открытых установках. Именно из-за необходимости размещения столь объемной надстройки трубу линкора и “сдвинули” немного назад, при этом по бокам ее установили рубки постов управления 4-мя прожекторами, а сами прожектора располагались поверх этих рубок.

Для корректировки огня корабль получил авиагруппу из 3 гидросамолетов и пороховую катапульту для их запуска на крыше башни ГК №3. Для обслуживания этой катапульты использовались электрические шлюпочные краны (при их повороте назад), для чего сами краны заменили на более мощные и вместе с колоннами-основаниями переставили назад на уровень среза полубака, а их стрелы усилили и удлинили. Механизмы приводов кранов находились внизу, под броневой палубой, что защищало их как от боевого воздействия, так и от погодных условий.

Как и на других линкорах, ангара не было, и самолеты хранились непосредственно на катапультах. Изначально планировалось, что два самолета будут храниться на юте, один на катапульте, другой рядом с ней, и третий на катапульте 3-й башни или рядом с ней на крыше башни. Реально часто все три самолета хранились непосредственно на своих тележках на катапультах, причем 2 наверху, на катапульте 3-й башни, где высота давала им лучшую защиту от брызг и ударов волн особенно в свежую погоду.
