Корпус броненосца построен из стали и разделен на водонепроницаемые отделения. Двойное дно и борта простираются на большее расстояние, чем это бывало на прежних судах,- по всей средней части судна, начиная от поперечных переборок, находящихся в расстоянии 8-ми или 9-ти фут впереди броневого квземата, и кончая такими же переборками, расположенными на 8 фут позади его.

С целью придания этим броненосцам большей устойчивости и уменьшения розмахов качки, на них сделаны боковые кили в 3 ф шириною. Кили зти тянутся на протяжении 200 ф по средине судна, вдоль бронированной его части. Впереди и сзади боковых килей, около грузовой ватерлинии, на 5 ф выше ее и настолько же ниже, сделаны деревянные наделки в 7 дм толщиной. Наделки обшиты цинком. Всех шпантоутов на “Магнефишент” 166; расстояние между ними 2 ф 4 дм. Руль один из стали и весит 14 тонн; румпель, весом в 4,5 тонны, имеет длину в 20 ф. Вес корпуса с броней 10800 тонн.

Борта “Магнефишент" защищены двумя поясами гарвеированной стальной брони в 9 дм толщиной. Верхняя часть брони наклонена внутрь судна, так что защита расположена не совсем вертикально. За броней находится тиковая подкладка, толщиною в 4 дм, а за ней двойная внутренняя обшивка судна. Оба броневых пояса простираются в вертикальном направлении от 6 ф ниже ватерлинии и до 10 ф выше ее, а в длину на расстоянии 220 ф по средине судна. Оконечности этих броневых поясов соединяются между собой бронированными траверзными переборками из гарвеированной же брони, одной высоты с бортовой броней; траверзы имеют дугообразную форму и вершинами обращены к оконечностям броненосца. Таким образом, посредине судна образуется сплошной бронированный каземат в 300 фт. длины. В обоих концах его расположены барбеты для тяжелых орудий, имеющие грушевидную форму. Основанием они стоять на броневой падубе и проходят наверх через батарейную и верхнюю палубы, слегка возвышаясь над последней. Толщина брони на траверзных переборках со стороны носа и позади кормового барбета достигает до 14 дм., защищая таким образом жизненные части судна от неприятельского продольного огня.

Выпуклая броневая палуба броненосца “Магнифишент" соединяет нижние кромки броневых плит между собой и служит основанием и поддержкой для броневого пояса. Посредине палуба сильно выгнута кверху, так что высота ее в этом месте достигает до 9 фт., при толщине в 4 дм. Угловое пространство между палубой и бортами, в том месте, где палуба изгибается ниже ватерлинии, заполнено непроницаемым для воды составом, так что даже в случае пробоины в бортовой броне ниже ватерлинии, вода не проникнет в судно, если только броневая палуба останется невредимой. В последнем же случае снаряду, пробившему борт, пришлось бы еще пробить не 4-дм плиту, а благодаря изогнутости палубы, слой брони около 6 дм толщиной. Снаружи броневого каземата броневая палуба простирается в горизонтальной плоскости, от носа к корме, по всему судну.

Почти над всей верхней палубой, для защиты орудийной прислуги от скорострельного огня с неприятельских марсов, устроен броневой мостик, соединенный вертикальными бронированными же бортами с верхней палубой,- еще особенность защиты судоа этого типа. Только посредине судна, там, где поднимаются гребные суда, оставлено для этого открытое пространство.

Машин две, вертикальные, тройного расширения, изготовленные на заводе “Джон Пенн и сыновья" в Гринвиче. Диаметры цилиндров: высокого давления 40 дм, среднего 59 дм и низкого 88 дм, при ходе поршня в 51 дм. По контракту эти машины должны развивать 10000 индикаторных сил при естественной тяге; и 12000 инд. сил при вытяжной тяге (разница между искусственной и вытяжной тягами состоит а том, что в первом случае в кочегарных отделениях ставятся вентиляторы, увеличивающие давление воздуха в них; во втором же – эти вентиляторы помещаются в дымовых трубах и действуют так, чтобы уменьшить атмосферное давление в них, и в дымовых ходах). В первом случае ожидается ход в 16,5 уз, наибольший же должен достигать 17,5. Винты, числом два, изготовлены из пушечного металла, диаметр их 17 ф, а шаг 19 ф 9 дм.

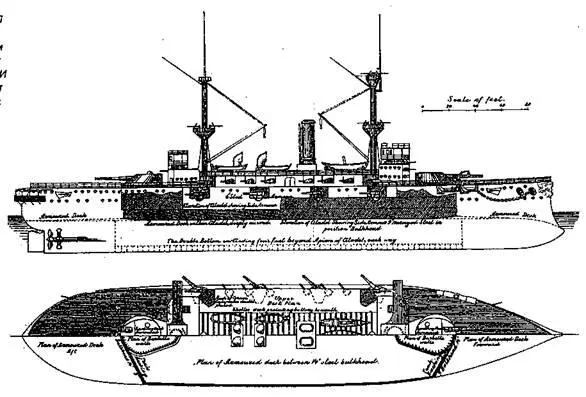

Продольный разрез и планы верхней и нижней палуб с указанием бронироаания броненосца ‘Магнифишент". 1895 г. (Из справочника “Военные флоты и морская справочная книжка на 1897 г." С.-Пб. 1897 г.)
