Николай Пахомов - Броненосцы типа Маджестик. 1893-1922 гг.

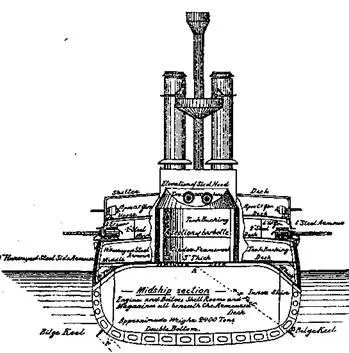

Поперечный разрез е районе миделя броненосца "Магнифишент". 1895 г. (Из справочника “Военные флоты и морская справочная книжка на 1897 г." С.-П6.1897 г.)

Первые испытания дали следующие результаты: максимальная скорость 16,9 уз, суммарная мощность обеих машин 10718 инд. сил. Расход угля во время этих испытаний оказался 2,07 фн. на инд. силу. На второй пробе машины развили всего 12097 инд. сил, причем винты делали по 106 оборотов в минуту, и скорость хода получилось 17,9 узлов, а давление воздуха в кочегарнях было 0,9 дм. На третьей пробе “Маджестик” прошел 440 миль; машины развили 6,075 инд. сил, при рабочем давлении пара 135 фн.; винты делали но 85 оборотов в минуту; расход угля оказался 1,84 фн. на инд. силу.

Котлы броненосца питаются исключительно пресною водою, причем приняты все меры предосторожности для тщательного фильтрования воды поступающей в котлы. Нагревательная поверхность колосниковых решеток 22000 кв. фут. Охлаждающая поверхность холодильников 13500 кв. фут.

Вслед за “Маджестиком” и “Магнефишентом" были заложены еще 7 кораблей этого типа. Все они в настоящее время уже спущены на воду и заканчивают свое вооружение.

Как на главнейшее отличие последних семи броненосцев от первых двух можно указать на изменение формы щитов над орудиями в барбетных башнях, на грибовидное усовершенствование в подаче боевых запасов к орудиям в барбетах, благодаря чему они могут заряжаться во всяком положении.

Броневая защита на этих судах, по некоторым известиям, составляет пояс длиною 216 ф по ватерлинии и шириною 15 фут. По нашему мнению, обыкновенная система бронирования английских судов в последнее время не совсем верная. Она могла бы быть верной только при условии, если бы было доказано, что нос и корма не жизненные части судна. На английских броненосцах этой серии, не смотря на клиновидные броневые переборки, выступающие в сторону носа и кормы на оконечностях броневого пояса, все же остается еще более 100 футов незащищенного пространства, что представляет огромную мишень для пробиваемости всевозможной скорострельной артиллерией. Если в бою эти отсеки сделаются главной мишенью меткого огня противника, то не подлежит сомнению, что броненосец скоро потеряет свои драгоценные пред противником преимущества хода и управления.

Броненосец I класса “Принц Джордж” принадлежит к броненосцам типа “Магнифишент". Этого типа построено девять броненосцев. Водоизмещение “Принц Джорджа” 14900 тонн, длина между перпендикулярами 390 фут; таран от носового перпендикуляра выступает на 11 ф 6 дм; кормовой свес от кормового перпендикуляра отступает на 24 ф, таким образом, полная длина броненосца – 425 ф, наибольшая ширина – 75 ф, среднее углубление – 27 ф 6 дм, дифферент на корму около 1 ф. Для большей устойчивости корпус снабжен боковыми килями.

Машины броненосца рассчитаны на 12000 индикаторных сил при рабочем давлении в котлах 150 фунтов, причем ожидалась скорость в 18 узлов. Обыкновенный запас угля составляет 900 тонн, который в случае надобности может быть увеличен до 2250 тонн. С полным запасом угля броненосец может идти 15 узлов в продолжение восемнадцати дней, что составит суточный расход угля 125 тонн. Мне кажется, что этот расчет не верный и что угля при 15-узловом ходе должно хватить не более, как на 8 или 9 дней.

Броненосец имеет шесть палуб: спардек, верхняя палуба, батарейная, жилая, нижняя и платформа. Спардек находится на высоте 54 ф от киля.

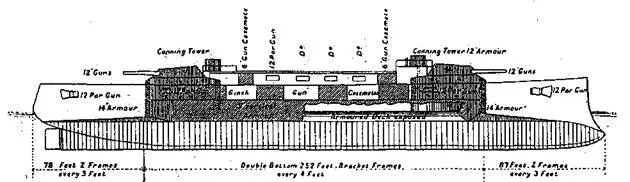

Продольный разрез корпуса с указанием бронирования броненосца "Принц Джордж". 1896 г. (Из справочника "Военные флоты и морская справочная книжка на 1897г." С.-Пб. 1897 г.)

Мачт две, каждая имеет два боевых марса, на которых стоят по 3 3-фунт, скорострельных пушек. Подъем снарядов на марс производится внутри мачты. У грот-мачты находится стальная стрела длиною 61 фут для подъема паровых катеров и тяжелых шлюпок. Подъем производится паровыми лебедками. У фок-мачты имеется деревянная стрела для подъема легких шлюпок. С помощью стрел предполагается грузить уголь, пользуясь патентованными кадками Темперлея. Выше верхних боевых марсов, на высоте 100 ф от ватерлинии, имеются площадки, на каждой из которых поставлено по одному боевому фонарю. На верхушках мачт на высоте 170 ф от ватерлинии поставлены семафоры для сигнализации на дальние расстояния. В последнее время оказалось на многих английских судах, что стеньги недостаточно солидны для такой тяжести, какую представляет из себя мачтовый семафор, и уже было несколько случаев потери их в свежую погоду.
