Юрий Александров - Линейные корабли типа “Бретань” (1912-1953)

Вследствие отказа от бортовых башен появилась возможность установить броневую продольную противоторпедную переборку для защиты от подводных повреждений борта, но она оказалась слишком тонкой (не более 8 мм), чтобы успешно выполнять свои функции. Продольные переборки прерывались на главных поперечных переборках. С 49-го по 114-й шпангоут они изолировали отсеки главных конденсаторов, машинное и котельные отделения, отделение динамо-машин и погреба боезапаса и имели толщину 6 и 8 мм.

20 главных поперечных водонепроницаемых переборок образовывали 21 отсек. Главные поперечные водонепроницаемые переборки были установлены на шпангоутах 18, 24 бис, 31,36, 42 бис, 49, 56, 70, 80, 93, 103, 114, 120, 125 бис, 132, 137 бис, 140, 141, 151, 157. Толщина обшивки переборок у основания равнялась 90 мм. Дополнительно обшивка подкреплялась 64,5-мм угольниками.

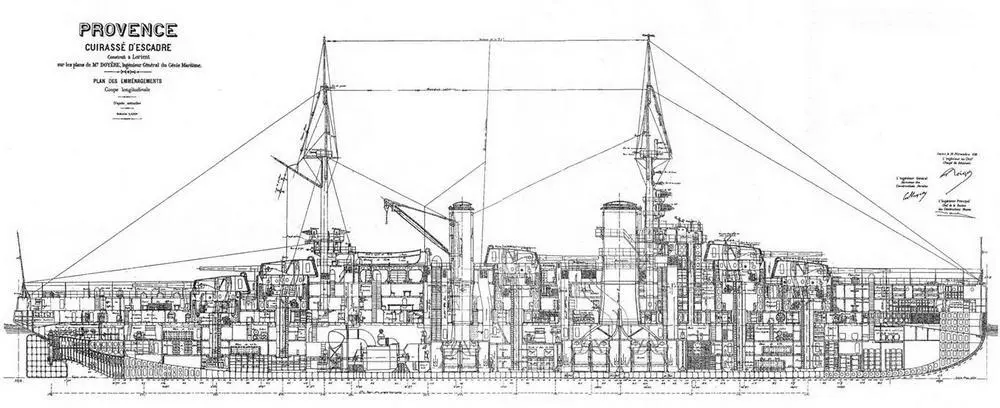

Линейный корабль "Прованс". 1916 г. (Продольный разрез)

Линейные корабли типа "Бретань". 1916 г. (Поперечный разрез в районе миделя с указанием бронирования)

Между двумя броневыми палубами, продольные и поперечные переборки, в четырех отсеках, образованных переборками на 45-м, 70-м, 103-м и 121-м шпангоутах, находились герметичные тамбуры, защищавшие межпалубные трапы. Это конструктивное решение обеспечивало защиту от попадания воды под нижнюю броневую палубу, так как негерметичный вход был на 2 м выше. Толщина обшивки переборок этих отсеков была 6 мм. Практически не было протяженных бортовых коридоров, а межпалубные отсеки над нижней броневой палубой служили угольными ямами и, будучи заполнены углем, образовывали дополнительную защиту.

На кораблях типа "Бретань" было пять типов переборочных дверей: двери системы Конор (Conor), двери с двойными запорами, двери с уплотнениями по периметру, щитовые двери и лазы. Отсеки под нижней броневой палубой служили для размещения погребов боезапаса, отсеков главных и вспомогательных механизмов, цистерн, кладовых и отсеков для спрямления корабля.

Артиллерийское вооружение. Основным оружием линейных кораблей типа "Бретань" были десять 340-мм орудий главного калибра образца 1912 г. с длиной ствола 45 калибров в пяти двухорудийных башенных установках (организационно секции №№ 1-5), установленных линейно-возвышенно в оконечностях. Средняя башня (№ 3) размещалась между двумя трубами в диаметральной плоскости. Вес орудия равнялся 69,6 т, боезапас составлял 100 выстрелов на ствол. Изначально, на "Бретань" и "Прованс", предельный угол возвышения орудий был 12°, что соответствовало дальности стрельбы 14500 м. На сдававшемся позже других "Лоррейн" предельный угол возвышения орудий башни № 5 (нижней кормовой) увеличили до 18°, что соответствовало дальности стрельбы 21000 м. Переделку остальных башен главного калибра "Лоррейн", также как и башен на "Бретань" и "Прованс", завершили только в 1918 г., – после заключения перемирия.
