Юрий Александров - Линейные корабли типа “Бретань” (1912-1953)

Для защиты прислуги на орудиях были установлены броневые маски (щиты) фирмы Сен- Шамон, кроме того, внутри казематов орудия защищались полукруглыми траверзами. При угле возвышения 25° эти орудия могли послать снаряд весом 39,5 кг на дальность 16,1 км. Наведение и заряжание были ручные, максимальная скорость горизонтального наведения составляла 5 град./сек, горизонтального 3,1 град./ секунду, скорострельность 6- 7 выстрелов в минуту.

Орудия были сгруппированы в 10 плутонгов (организационно в секции №№ 6-15 (в порядке возрастания с носа, четные по левому борту, а нечетные по правому), по пять плутонгов на борт. Один трехорудийный плутонг и три двухорудийных плутонга находились в центральном каземате на 1-й палубе, один двухорудийный плутонг в кормовом каземате на 2-й (главной броневой) палубе.

Всего в центральном каземате стояло 18 орудий, четыре орудия располагались в кормовом каземате в двухорудийных плутонгах. На нос могли стрелять 8 орудий калибра 138,6 мм, на борт 11, на корму 8. Углы обстрела казематных орудий составляли 120°. Боезапас равнялся 200 снарядам на орудие. Боеприпасы (орудия были с раздельным заряжанием) подавались цепными подъемниками с электроприводом (нориями); при отказе электропривода боезапас подавался из погребов вручную.

В ходе службы выяснилось, что на волнении казематы четырех носовых орудий (секция № 6 по левому борту и № 7 по правому борту) постоянно заливаются водой и не могут эффективно использоваться. В 1918 г. их сняли, а амбразуры заделали.

Линейный корабль "Прованс". 1916 г.

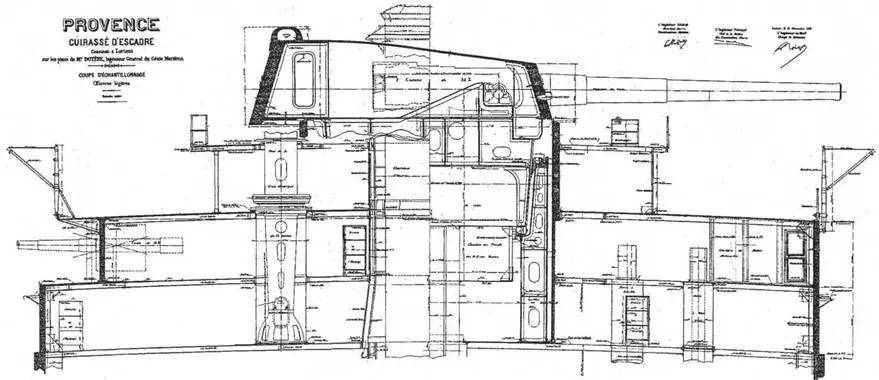

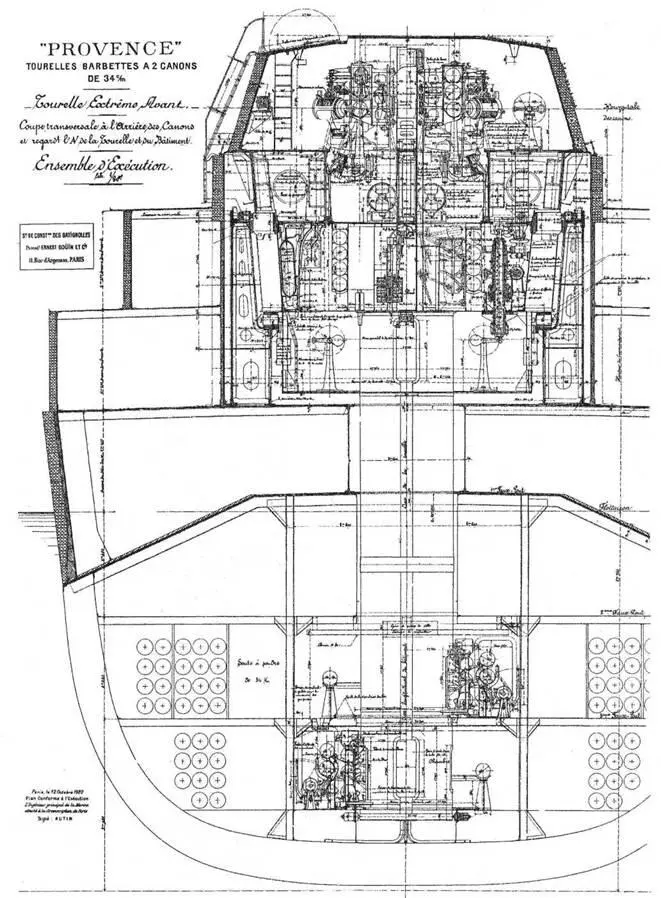

Поперечный (на стр. 18) и продольный (вверху) разрез корпуса в районе 1 -й башни главного калибра

Линейный корабль "Прованс". 1916 г.

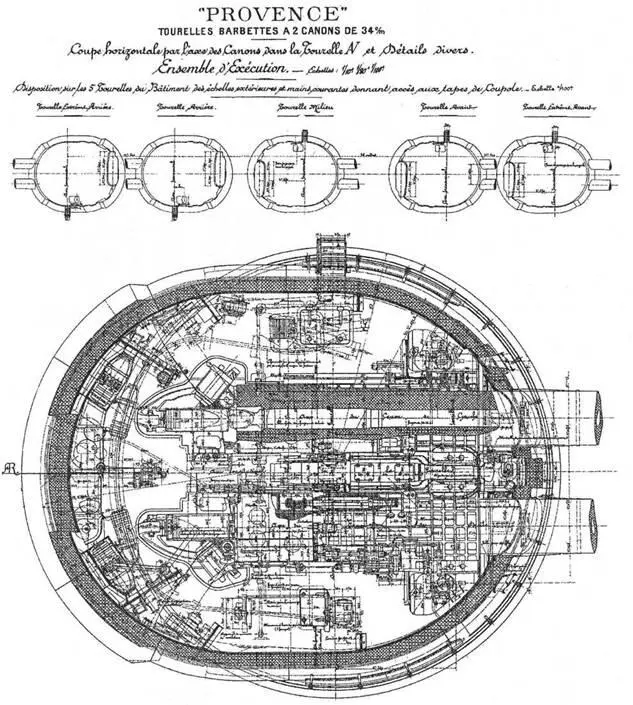

(План башенной установки с указанием внутреннего расположения)

Таким образом, число орудий противоминного калибра уменьшилось до восемнадцати (секции №№ 8-15).

Управление стрельбой противоминной артиллерии велось с шести командно-дальномерных постов, оснащенных дальномерами совмещающего типа системы Барра и Струда (Barr & Strud) с оптической базой 2,0 м. Башенки командно-дальномерных постов размещались на 2-й палубе (на крыше каземата). Четыре поста управления огнем концевых плутонгов (секции №№ 6,7,14 и 15) размещались в неподвижных башенках. Дальномеры противоминной артиллерии находились во вращающихся башнях.

Два дальномера были установлены побортно в районе грот-мачты, а два в составе командно-дальномерных постов центральных секций №№ 8,9,12 и 13, в двух вращающихся башенках побортно от барбета средней башни главного калибра (№ 3). Офицеры, управлявшие огнем 6-й и 7-й секций, при необходимости управляли и огнем секций №№ 10 и 11. Использовались следующие режимы управления огнем противоминной артиллерии:

– с централизованной наводкой по каждому борту;

– с централизованной наводкой по борту, под управлением соответствующего поста управления стрельбой из секций № 8 или № 9;

– с централизованной наводкой и стрельбой концевых секций под управлением командных постов секций 8,9 и 12,13;

– с самостоятельной стрельбой каждой секции или орудия.

В среднем 138,6-мм орудия давали 1 выстрел в 10 сек.

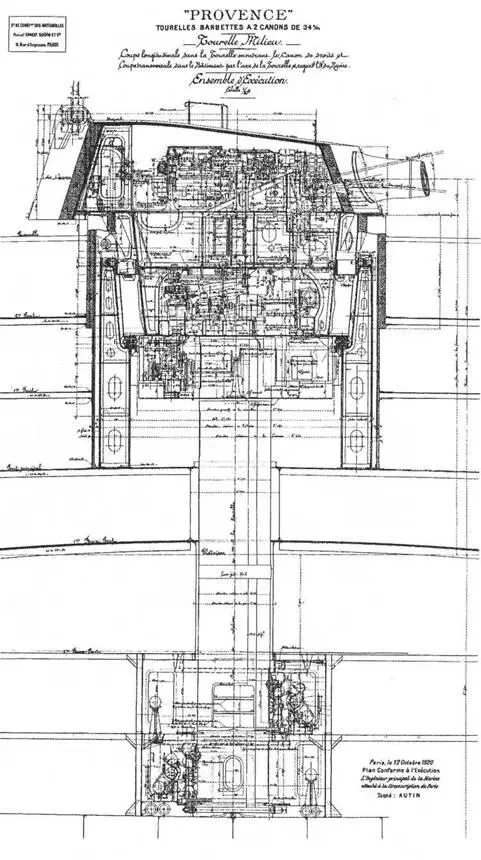

Линейный корабль "Прованс". 1916 г. (Поперечное сечение корпуса в районе 3-й башни)

Зенитную артиллерию составляли два 75-мм зенитных орудия военного образца, установленные на спардеке.

Малокалиберная артиллерия имела семь скорострельных орудий калибра 47 мм образца 1885 г., с длиной ствола 50 калибров, вес снаряда равнялся 1,5 кг. Пять 47-мм орудий располагались на крышах башен главного калибра: на носовых и средней башнях по левому борту, а на кормовых башнях по правому борту. Два орудия стояли побортно на продолжении крыши камбуза у боевой рубки. Станки этих орудий были переоборудованы для стрельбы по воздушным целям. В процессе долгой службы линейных кораблей типа "Бретань" состав их зенитной артиллерии неоднократно изменялся и усиливался.

Для поддержки десанта, изначально на кораблях имелось по два 65- мм десантных орудия образца 1881 г.
