Ричард Фейнман - Том 1. Механика, излучение и теплота

В этой главе мы рассмотрим некоторые применения изложенных ранее принципов к устройству простейших оптических систем, используя приближение геометрической оптики. При конструировании многих оптических приборов это приближение оказывается особенно полезным. Геометрическая оптика и очень проста, и очень сложна. Я хочу этим сказать, что уже поверхностное изучение геометрической оптики в школе позволяет с помощью очень простых правил составлять грубые схемы приборов; если же мы хотим при этом учитывать искажения в линзах и прочие тонкости, то задача становится слишком сложной даже для студентов вашего курса! Если кому-нибудь действительно понадобится точно спроектировать линзу, учитывая аберрацию, то лучше всего обратиться к специальным руководствам или просто проследить путь лучей через разные поверхности (как это сделать — сказано в книгах) и, пользуясь законом преломления, определить направление вышедших из линзы пучков и выяснить, насколько хорошее изображение они создают. Считалось, что это слишком длинная процедура, но сейчас, когда мы вооружены вычислительными машинами, этот способ вполне хорош. Сформулировав задачу математически, легко подсчитать пути всех лучей. Словом, дело это простое и не требует новых принципов. Кроме того, законы и элементарной и специальной оптики фактически неприменимы в других областях, поэтому нам не было бы необходимости чересчур подробно изучать предмет, если бы не одно важное исключение.

Оказалось, что наиболее современная и абстрактная теория геометрической оптики, разработанная Гамильтоном, имеет весьма важные приложения в механике, причем в механике она имеет даже большее значение, чем в оптике, поэтому пусть ею занимается курс аналитической механики. А пока, понимая, что геометрическая оптика интересна только сама по себе, мы перейдем к изучению элементарных свойств оптических систем на основе принципов, изложенных в предыдущей главе.

Для дальнейшего нам понадобится одна геометрическая формула: пусть дан треугольник, высота которого h мала, а основание d велико; тогда гипотенуза s (фиг. 27.1) больше основания (нам нужно это знать, чтобы вычислить разность времен на двух различных путях света).

Фиг. 27.1. Треугольник, высота, которого h меньше основания d, а гипотенуза s больше основания.

Насколько гипотенуза больше основания? Мы можем найти разность Δ=s-d несколькими способами. Например, s 2- d 2= h 2или ( s - d )( s + d )= h 2. Но s - d =Δ, а s + d ~2 s . Таким образом,

(27.1)

Вот и все, что нам нужно знать из геометрии для изучения изображений, получаемых с помощью кривых поверхностей!

Рассмотрим сначала простейший пример преломляющей поверхности, разделяющей две среды с разными показателями преломления (фиг. 27.2).

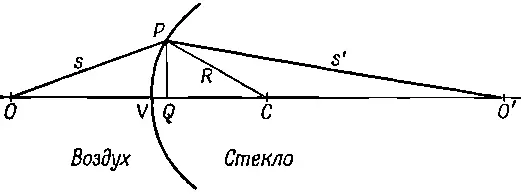

Фиг. 27.2. Фокусировка на преломляющей поверхности.

Случай произвольных показателей пусть разберет читатель самостоятельно; нам важно рассказать об идее, задача же достаточно проста и ее можно решить в любом частном случае. Итак, пусть слева скорость света равна 1, а справа 1/n, где n — показатель преломления. Свет в стекле идет медленнее в n раз.

Теперь представим себе точку О на расстоянии s от лицевой поверхности стекла и другую точку О' на расстоянии s' внутри стекла и попытаемся выбрать кривую поверхность так, чтобы каждый луч, вышедший из О и попавший на поверхность в Р, приходил в точку О'. Для этого нужно придать поверхности такую форму, чтобы сумма времени прохождения света на пути от О к Р (т. е. расстояние ОР, деленное на скорость света, равную единице) плюс n-О'Р, т.е. время на пути от Р к О', было постоянной величиной, не зависящей от положения точки Р. Это условие дает уравнение для определения поверхности. В результате получается весьма сложная поверхность четвертого порядка (читатель может вычислить ее для собственного удовольствия с помощью аналитической геометрии). Проще рассмотреть специальный случай s→∞, когда кривая получается второго порядка и ее легче определить. Интересно сравнить эту кривую с кривой для фокусирующего зеркала (когда свет приходил из бесконечности), которая, как вы помните, оказалась параболой.
