Принципиальная схема атомной электростанции приведена на рис. 60.

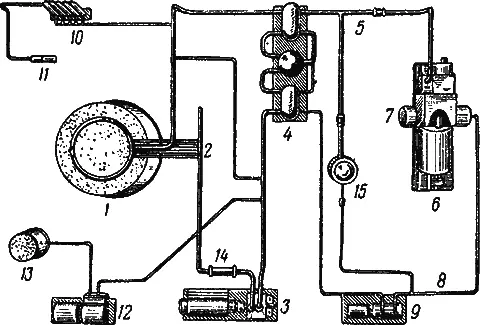

Рис. 60.Принципиальная схема советской атомной электростанции:
1 — ядерный реактор; 2 — трубопровод с охлаждающей водой; 3 — питающие насосы первичной воды; 4 — теплообменники; 5 — трубопровод с паром при давлении 12,5 атмосферы; 6 — паровая турбина; 7 — конденсатор; 8 — трубопровод с вторичной водой; 9 — насос вторичной воды; 10 — компенсаторы объема первичного контура; 11 — баллоны со сжатым воздухом; 12 — вспомогательный насос для замены дистиллированной воды первичного контура; 13 — бак с запасной водой; 14 — фильтр; 15 — пусковой конденсатор
Для отвода тепла от рабочих каналов реактора 1 используется дистиллированная вода, которая под давлением 100 атмосфер омывает урановые трубы.
Движение дистиллированной воды в первичном замкнутом контуре можно проследить на рисунке. Нагреваясь в реакторе 1 до 260 градусов, она поступает в теплообменники 4 (которых в контуре четыре) и там, охладившись до 190 градусов, перекачивается мощными насосами 3 по трубопроводу 2 опять в реактор. Так заканчивается цикл обращения первичного теплоносителя (дистиллированной воды).
Скорость обращения воды в первичном контуре обеспечивает отвод тепла из ядерного реактора в количестве, эквивалентном 30 тысячам киловатт. Первичный контур снабжен так называемыми компенсаторами 10 , воздушный и водяной объем которых предохраняет трубопроводы и рабочие каналы реактора от сильных колебаний давления при изменении температуры воды. В компенсаторах объема с помощью сжатого воздуха, поступающего из газовых баллонов 11 , поддерживается давление в 100 атмосфер.
Дистиллированная вода при работе станции загрязняется. Кроме того, существуют небольшие утечки воды через различные соединения и сальники насосов. Замена и добавление воды в первичном контуре производятся из бака 13 с помощью вспомогательного насоса 12 . Чтобы предупредить возможность попадания в реактор случайных взвешенных твердых частиц, на трубопроводе первичного контура поставлен фильтр 14 . В теплообменниках 4 образуется пар с давлением 12,5 атмосферы при температуре 255 градусов.
Вода первичного контура, проходя через реактор, приобретает некоторую активность. А в случае разрушения оболочек рабочего канала вода вступает в контакт с ураном и радиоактивность ее может стать очень большой. Для защиты обслуживающего персонала от возможных сильных облучений все элементы схемы станции, связанные с первичным контуром, установлены в помещениях с толстыми бетонными стенами.
Вторичный контур состоит из двух участков. По трубопроводу 5 пар подается в турбину 6 , где, отдавая свою энергию, охлаждается. В конденсаторе 7 пар превращается в воду, а затем эта вода по участку трубопровода 8 с помощью насоса 9 перекачивается в теплообменник 4 для испарения.
Во вторичном контуре есть ответвление, с помощью которого пар можно направлять не в турбину, а в специальный пусковой конденсатор 15 . Это устройство дает возможность отбирать от реактора значительную тепловую мощность даже и в том случае, если турбина 6 по каким-нибудь причинам не может работать. Охлаждение пара в кондесаторах 7 и 15 осуществляется с помощью речной воды.
Первая атомная электростанция Советского Союза размещается в трех зданиях. В главном здании (рис. 61) находится ядерный реактор, парогенераторы, насосы и оборудование для обслуживания станции. Там же размещается и пульт управления станцией. Во втором здании установлены паровая турбина с электрическим генератором, электрическое распределительное устройство, конденсатор и другое оборудование, относящееся к схеме движения пара и вторичной воды. Наконец, в третьем здании размещаются вентиляционные устройства, необходимые для выброса в трубу радиоактивных газов, выделяющихся при работе ядерного реактора.

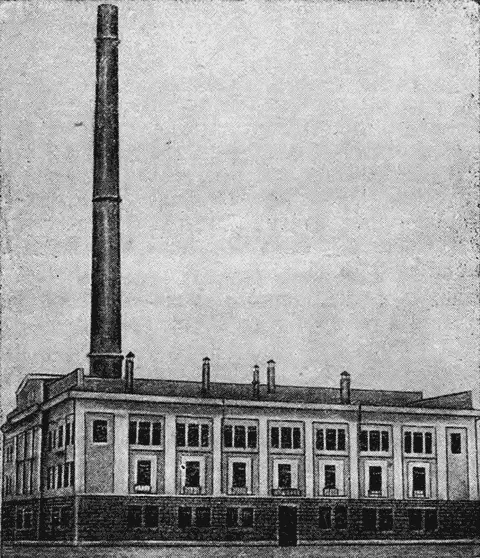

Рис. 61.Главное здание советской атомной электростанции
Посмотрим на разрез главного здания атомной электростанции (рис. 62).
