В схеме применяется реактор, работающий на медленных нейтронах, и используется уран с содержанием ядерного горючего около одного процента. Замедлителем служит графит. Во время пускового периода реактор работает на природном уране, содержащем всего 0,7 процента урана 235. При таких условиях урановые тепловыделяющие элементы реактора приходится довольно часто заменять. Но в этих блоках накапливается плутоний, который после отделения и химической очистки добавляют в освобожденные от «осколков» урановые блоки. Содержание ядерного горючего (урана 235и плутония 239) в этих блоках увеличивается, и постепенно среднее содержание расщепляющегося материала в урановом котле доводится до одного процента.

По истечении некоторого времени в реакторе устанавливается такой режим, при котором только частично используется природный уран, добавляемый в котел в виде «свежих» урановых блоков. Основное же количество урана поступает в реактор с химического и металлургического заводов после обработки и имеет повышенное содержание ядерного горючего. Но в этой установке нет полного восстановления ядерного горючего. Около 50 процентов урана 238не используется и поступает на склад. Этот уран может быть использован в размножающем реакторе.

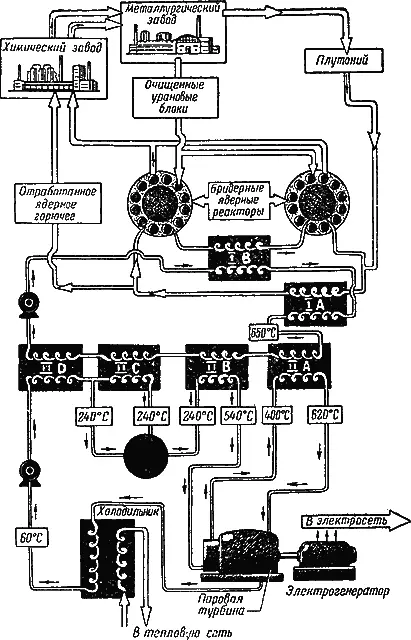

Более совершенной является схема атомной электростанции, показанная на рис. 55. В этой схеме использованы два размножающих реактора, работающие на быстрых нейтронах. Теплоносителем здесь служит сплав плутония с висмутом. Расплавленное ядерное горючее из первого реактора перекачивается в один из первичных теплообменников IA и попадает во второй реактор. Здесь смесь вновь участвует в цепной реакции, нагревается, отдает свое тепло в другом теплообменнике IВ и попадает обратно в центральную часть первого реактора.

Вторичным теплоносителем является газ гелий. Он проходит через теплообменники IА и IВ и нагревается до температуры 650 градусов. Свое тепло гелий отдает целому ряду теплообменников IIА, IIВ, IIС и IID и затем возвращается обратно. Один из вторичных теплообменников IIС является паровым котлом. Вся получаемая им тепловая энергия расходуется на образование большого количества пара с температурой 240 градусов. Однако для эффективного использования пара в турбине нужно давление и температуру его повысить. Для этого пар поступает в пароперегреватель, которым является теплообменник IIВ. Там температура его повышается до 540 градусов, и он подается в одну из ступеней паровой турбины высокого давления. В турбине перегретый пар отдает часть своей энергии, охлаждается и затем проходит второй пароперегреватель IIА. Здесь уже он приобретает свою конечную температуру 620 градусов и поступает в основную ступень паровой турбины.

Отработанный пар конденсируется в холодильнике, и вода перекачивается через последний теплообменник IID, где нагреваясь до 240 градусов, поступает снова в паровой котел IIС. Тепло, выделяемое в холодильнике при конденсации паров, может быть использовано в различных отопительных системах.

Подобная схема обладает лучшими, чем в первом случае, экономическими показателями. Коэффициент полезного действия здесь значительно выше и достигает 30–35 процентов. Кроме того, в этой схеме полностью используется весь уран 238.

Природный уран, находящийся во внешней части размножающих реакторов, время от времени поступает на обрабатывающие химические и металлургические заводы, где от него отделяется плутоний. Этот плутоний сплавляется с висмутом и добавляется в циркулирующую горючую смесь реакторов. Очищенные урановые блоки вновь направляются во внешнюю часть реактора. Отработанное ядерное горючее частично отбирается из центральной части реактора и после химической переработки снова направляется в реактор.

Необходимо отметить, что в этой схеме для получения энергии легкий изотоп урана не используется: в цепном процессе участвует только плутоний. Материал внешней части реактора обогащается ураном 235, который здесь практически не вступает в ядерную реакцию. Обогащенный уран может быть успешно использован в реакторе на медленных нейтронах, как это показано на первой схеме атомной электростанции. Там уран 235используется полностью.
