В малых установках для превращения атомной энергии в электрическую может быть использована также и газовая турбина. Подобная установка может работать так, как показано на рис. 56. С помощью компрессора воздух прогоняется по трубам ядерного реактора, где нагревается до высокой температуры. Горячие газы, обладающие большим давлением, поступают на лопатки газовой турбины, которая приводит в движение и компрессор и электрический генератор. Газ, выходящий из турбины, направляется обратно в компрессор. Все три агрегата находятся на одном валу.

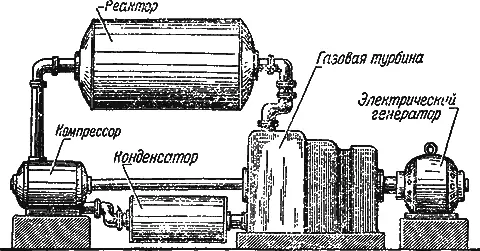

Рис. 56.Использование газовой турбины в атомной электростанции. Воздух нагнетается компрессором в реактор, где нагревается до высокой температуры. Горячие газы имеют большое давление и приводят в движение газовую турбину, находящуюся на одном валу с компрессором и электрическим генератором
Советская атомная электростанция.С 27 июня 1954 года в Советском Союзе работает первая в мире электрическая станция, использующая атомное горючее. В ней используется гетерогенный ядерный реактор с графитовым замедлителем (рис. 57). Тепловая мощность реактора — 30 тысяч киловатт. Он представляет собой графитовый цилиндр диаметром 1,5 и высотой 1,7 метра, вокруг которого расположен отражатель. В цилиндре помещены 128 рабочих каналов, окруженных графитовой оболочкой. Эти каналы по своей конструкции напоминают каналы реактора РФТ. Уран, находящийся в рабочих каналах, пронизан системой труб, по которым протекает охлаждающая вода под высоким давлением. Эта вода отбирает тепло, получающееся при делении урана. На атомной станции применяется уран с пятипроцентным содержанием легкого изотопа. Всего загружено в реактор около 550 килограммов урана.

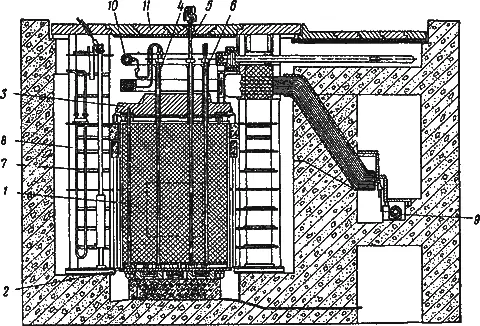

Рис. 57.Ядерный реактор советской атомной электростанции;
1 — графитовая кладка реактора; 2 — нижняя опорная плита; 3 — верхняя плита; 4 — рабочий канал; 5 — аварийная защита; 6 — автоматическое регулирование, 7 — ионизационная камера, 8 — боковая защита (вода); 9 — распределение охлаждающей воды, поступающей в рабочие каналы; 10 — отвод воды от рабочих каналов; 11 — верхняя защита (чугун)
Тело реактора вместе с графитовым отражателем помещается в герметическом стальном цилиндре. В этот цилиндр нагнетается инертный газ, и тем самым создаются внутри реактора благоприятные условия для работы деталей установки. В инертном газе процесс окисления не происходит даже при высокой температуре.
Защита обслуживающего персонала осуществляется с помощью метрового слоя воды и трехметровой бетонной стены. Кроме того, верхняя часть реактора прикрыта чугунной плитой толщиной в 250 миллиметров. Эта плита видна на рис. 58, где приведена верхняя часть реактора.

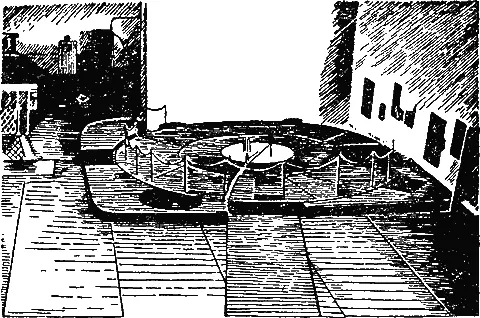

Рис. 58.Верхняя часть реактора электростанции. Видна чугунная плита, закрывающая реактор
Реактор снабжен 22 регулирующими стержнями. Из них 4 стержня поддерживают мощность реактора на нужном уровне и 18 предназначены для компенсации постепенного выгорания урана 235. Регулирующие стержни подвешены на тросах и перемещаются с помощью устройств, управляемых из центрального пульта электростанции. Автоматическое управление реактором осуществляется при помощи механизма, передвигающего стержни и связанного с ионизационными камерами. Камеры расположены вблизи активной зоны реактора. Аварийных стержней для быстрого прекращения цепной реакции — два. Они падают в активную зону реактора, когда появляется аварийный сигнал. Это может быть, например, при остановке насосов из-за аварии в электросети и при других неисправностях. На рис. 59 показана верхняя часть реактора без наружной чугунной плиты. Видны два стержня аварийной защиты с моторами и трубопроводы для подачи охлаждающей воды.

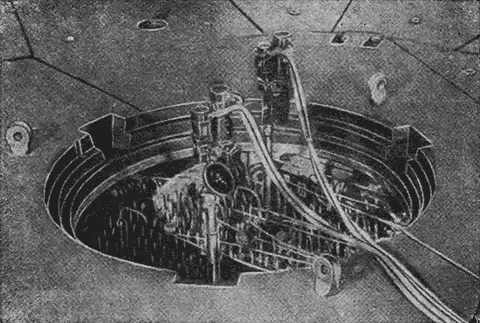

Рис. 59.Верхняя часть реактора без наружной плиты. Видны стержни аварийной защиты с мотором, рабочие каналы и трубы с охлаждающей водой
При замене какого-нибудь рабочего канала последний отсоединяется от охлаждающей системы, с помощью крана поднимается и отвозится в специальное хранилище. На его место устанавливается новый.
