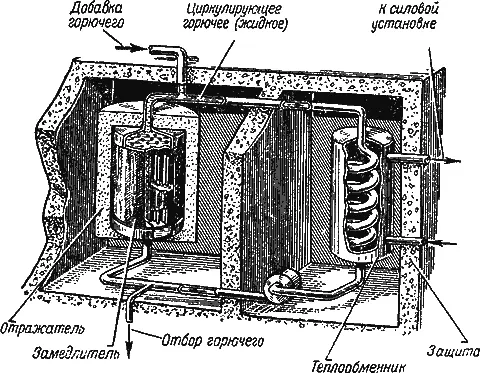

Рис. 52.Схема гетерогенного ядерного реактора на жидком ядерном горючем. Ядерное горючее в расплавленном виде проходит через каналы твердого замедлителя (графит). Здесь создаются условия для возникновения цепного процесса, и горючая смесь разогревается до высокой температуры
Управление процессом производится с помощью тугоплавких стальных стержней, содержащих бор и жадно поглощающих медленные нейтроны.
Жидкая горючая смесь, содержащая радиоактивные «осколки» деления, требует дополнительных мер защиты обслуживающего персонала от излучений. Окружать защитным слоем в этом случае надо не только сам ядерный реактор, но также трубопроводы с теплоносителем, насосы и первичные теплообменники.
В качестве теплоносителя могут быть использованы и газы. Проходя через реактор, они нагреваются и, имея большие давления, могут приводить во вращение турбины или осуществлять реактивное движение. Горячие газы можно пропускать через трубы парового котла и образующийся там пар высокого давления направлять на лопатки паровой турбины.
Тепловая энергия ядерного реактора с газовым теплоносителем может быть применена для отопления зданий. Таким образом частично был использован уже упомянутый в предыдущей главе английский реактор BEPO.
Этот реактор имеет мощность 4 тысячи киловатт и используется как мощный источник нейтронов для физических исследований и производства радиоактивных изотопов. Замедлителем в нем служат 850 тонн графита, а ядерным горючим — 40 тонн природного урана. Общий вид этого реактора и схема использования его тепла для отопления зданий приведены на рис. 53.

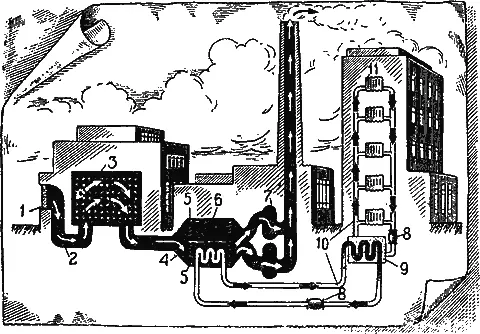

Рис. 53.Схема использования тепла ядерного реактора для отопления зданий:
1 — воздушный фильтр; 2 — холодный воздух; 3 — реактор; 4 — горячий воздух; 5 — заслонки первого теплообменника; 6 — первый теплообменник; 7 — насосы; 8 — вентиль; 9 — второй теплообменник; 10 — схема отопления здания; 11 — радиаторы
Для охлаждения реактора 3 через каналы, пронизывающие графитовый замедлитель, продувается воздух в количестве 5400 кубических метров в минуту. Воздух нагревается до температуры 100 градусов и направляется в теплообменник 6. Горячая вода из теплообменника при 70 градусах проходит через второй теплообменник 9, представляющий собой часть схемы отопления здания 10. Эта схема состоит из системы труб и радиаторов 11, где циркулирует горячая вода. В установке используется только 25 процентов всей энергии ядерного реактора, то есть 1000 киловатт. Показанные в схеме отопления заслонки первого теплообменника 5 служат для переключения горячего газа. Когда открыты нижние заслонки, горячий газ нагревает воду отопительной системы. Часть горячего газа можно пустить прямо в вытяжную трубу, открыв верхние заслонки.
Использование ядерного горючего для получения электрической энергии.Если ядерный реактор дает тепловую энергию, то нельзя ли это тепло известными нам способами превратить в механическую и электрическую энергию?
Одна из возможных схем превращения атомной энергии в электрическую приведена на рис. 54.

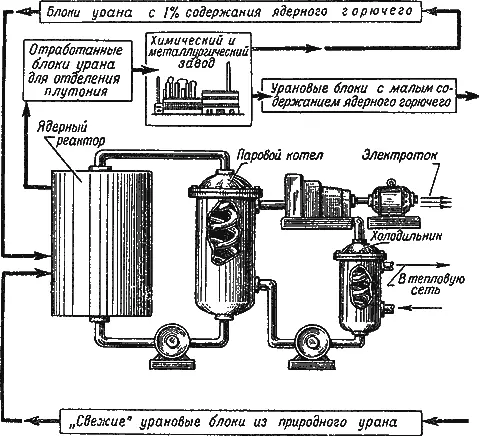

Рис. 54.Принципиальная схема атомной электростанции, работающей на природном уране
Расплавленный висмут (температура плавления 271 градус), играющий роль теплоносителя, пропускают через ядерный реактор, где он нагревается до 600 градусов. Затем горячий металл, проходя через паровой котел, отдает свое тепло на парообразование и возвращается в реактор при температуре 275 градусов. Выходящий из парового котла пар, имеющий температуру до 260 градусов и давление 40 атмосфер, поступает в паровую турбину, где и приводит в движение вал, связанный с электрическим генератором. При таком давлении и температуре пара коэффициент полезного действия установки равен 20–25 процентам. Отработанный пар пропускают через холодильник, где он конденсируется и перекачивается насосом обратно в паровой котел. Вода, охлаждающая пар, нагревается и может быть применена для отопления жилых или производственных помещений.
