В 1838 г. электромоторы появились на первом электромобиле, родившемся гораздо раньше первого автомобиля с двигателем внутреннего сгорания. Он был построен англичанином Р. Девидсоном в Лондоне и там же опробован.

В том же 1838 г. российский инженер Б. С. Якоби установил электромотор своей конструкции на катер длиной 8,5 и шириной 2,1 м, в котором помещалось 16 человек. Катер произвел сенсацию при испытаниях на Неве в Санкт-Петербурге, так как мог двигаться не только по течению реки, но и против. Не следует забывать, что мощность двигателя была всего 0,5 кВт, ничтожная по сегодняшним меркам. Питался электрокатер, как и электромобиль, от гальванических элементов.

С тех пор основы конструкции электромашин постоянного тока принципиально не менялись.

Как ни хороши были электромоторы постоянного тока, применяемые, кстати, и сейчас во многих случаях, но не всем. Очень ненадежен был узел коллектора со щетками: он искрил, часто выходил из строя, да и стоил недешево. Это побудило ученых искать способ «бесколлекторной» работы моторов и генераторов, и такой способ был найден. Это помогли сделать переменный ток и бегущее магнитное поле.

Поначалу, когда ток получали от гальванических батарей, о переменном токе и не слыхали. Но знаменитый опыт Фарадея позволил получить именно переменный ток: когда магнит начинали вдвигать в катушку, ток возникал, а потом, при прекращении движения магнита, ток прекращался. Если двигать магнит туда-сюда непрерывно, получаем самый настоящий переменный ток, причем без каких-либо коллекторов, прямо от катушки. Это хорошо, но есть и неудобства – не очень-то просто двигать магнит туда-сюда, гораздо легче вращать его (рис. 372).

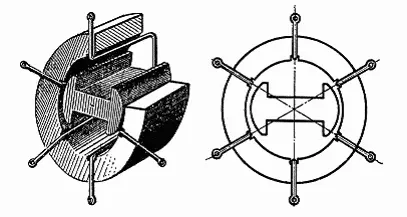

Так и было сделано. Взяли три катушки с сердечниками, расположили их по кругу под углом 120°, а внутри круга стали вращать магнит – постоянный или электрический, что, впрочем, дает один и тот же результат. При приближении полюса магнита к катушке в ней возникал (индуцировался) ток, точно так же, как в опыте Фарадея. Магнит можно было вращать очень быстро, что позволяло получать достаточно большие токи. Так был изобретен генератор переменного трехфазного тока – каждая катушка давала свою фазу (рис. 373). Ток в этих фазах возрастал и падал попеременно, тоже со сдвигом 120°. Что касается мотора, который можно питать таким трехфазным током, то он принципиально ничем не отличается от генератора. Такие же катушки, такой же магнит – ротор. Катушки генератора соединяются проводами (можно за тысячи километров!) с катушками мотора, и происходит следующее.

Когда полюс магнита генератора проходит мимо какой-либо катушки, в ней возникает наибольший ток, который намагничивает соответствующую катушку мотора. Именно к этой катушке стремится тот же полюс магнита мотора, и если ему не очень мешать, то он будет в точности повторять вращение магнита генератора. Мы получили синхронный мотор (двигатель), т. е. такой, в котором ротор-магнит движется синхронно ротору-магниту генератора (рис. 374). В некоторых случаях, когда, например, нужно точно передать поворот вала генератора на большое расстояние, такой мотор очень полезен. Но чаще всего вращение ротора-магнита встречает большие сопротивления, и он может остановиться, сбиться с ритма.

Чтобы этого не случалось, русский электротехник М. О. Доливо-Добровольский в 1888 г. придумал несинхронный, или, как его сейчас называют, асинхронный мотор, где ротор может отставать от вращающегося магнитного поля. Представим себе, что вместо постоянного магнита ротор состоит из катушки, совсем такой, как у мотора постоянного тока, только с накоротко замкнутым коллектором. Собственно говоря, коллектор тут просто не нужен, а витки катушки можно настолько упростить, что выполнять их в виде стержней, соединенных кольцами по концам. Конструкция такого ротора получила самое большое распространение и была названа короткозамкнутой, так как действительно каждый стержень-виток ее замкнут накоротко (рис. 375, а). И еще из-за поразительного внешнего сходства такого ротора с беличьим колесом-клеткой, которая тоже вращается, когда белка бежит по ней, ротор так и назвали – беличье колесо (рис. 375, б, в, г). Эти два названия одинаково прижились к ротору асинхронной машины, чрезвычайно широко распространенной в технике. Реже встречаются машины, где ротор действительно имеет обмотки-катушки.
