Писатель С. П. Бойко [3] приводит картину (рис. 227), где ребенок изображен с игрушкой в руках. Игрушка поразительно напоминает винт вертолета, такими летающими вертушками играют дети и сейчас. Установлено, что эта летающая игрушка известна с 1320 г., а сама картина написана в 1460 г.

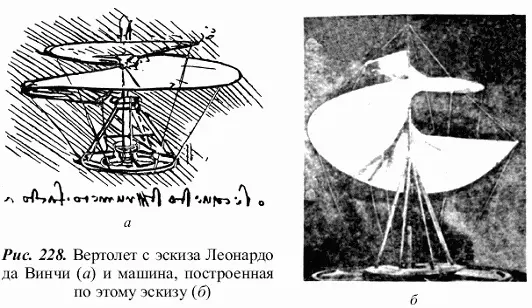

Первым делает эскиз большого вертолета знаменитый Леонардо да Винчи (рис. 228, а). Он пишет об этой конструкции: «Остов винта должно сделать из железной проволоки, толщиной в веревку; расстояние же от окружности до центра – 25 локтей (около 12 м). Если все будет сделано как следует, то есть из прочной парусины, поры в которой тщательно замазаны крахмалом, то я думаю, что при вращении с известной скоростью такой винт как бы опишет в воздухе спираль и поднимется вверх».

Говорят, уже в наши дни на авиазаводе в Сан-Диего (США) был построен летательный аппарат по эскизам Леонардо (рис. 228, б), причем машина поднялась в воздух, даже с грузом! Так и хочется воскликнуть любимые слова Станиславского: «Не верю!» Или модель была построена не по эскизам Леонардо, или она не сдвинулась бы с места. Дело в том, что в проекте Леонардо винт должен был вращаться бегающими по платформе вокруг вертикальной оси людьми. И крутиться бы стала в первую очередь сама платформа, а не винт, который достаточно велик, и чтобы крутить его, требуется большой крутящий момент.

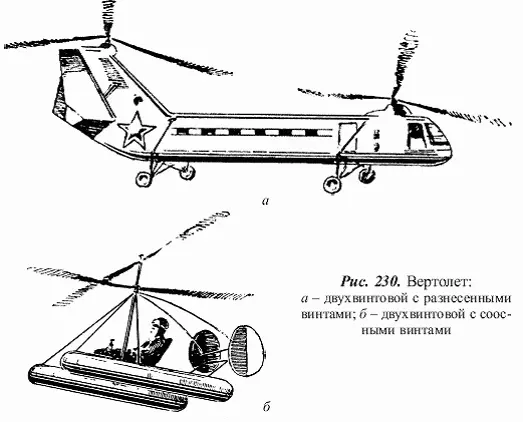

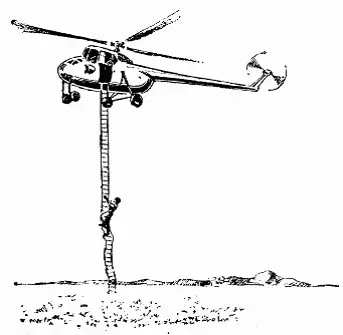

Не знал Леонардо законов Ньютона, не предполагал, что действие равно противодействию и на платформе появится реактивный момент, который и закрутит ее. В современных одновинтовых вертолетах, чтобы фюзеляж не вертелся в обратную винту сторону, на самом хвосте ставят поперечный винт, который этот момент и компенсирует (рис. 229). Или делают вертолет с двумя винтами, вращающимися в противоположные стороны (рис. 230 а, б). Так что если в модели из Сан-Диего не предусмотрели какого-нибудь хитрого устройства для компенсации реактивного момента, чего не было у Леонардо, то не взлетела бы эта модель.

Позвольте, а почему летают, начиная с 1320 г. и по сей день, детские вертушки и даже игрушечные вертолеты с одним винтом и без какой-либо компенсации?

Здесь дело в том, что сам винт играет роль маховика или с винтом соединен маховик, как, например, в вертолете (правильнее – автожире), изображенном на рис. 231. Маховик обладает удивительной способностью безреактивности, т. е. не оказывает реактивного воздействия на поддерживающие части, да они ему и не нужны. Прикрепите к вершине волчка сверло – и при вращении волчка сверло будет сверлить, допустим, стол, не вызывая необходимости противодействия реактивным моментам, как это бывает у дрели. Поэтому только с приводом непосредственно от маховика, или если этот маховик в виде обруча находится вокруг винта (рис. 232) вертолет способен взлететь без компенсации реактивного момента. Так устроен, например, беспилотный разведывательный маховичный вертолет, запускаемый с телекамерой. Маховики с винтами раскручиваются на базовом грузовике, а затем винтам задается угол атаки, и машина взлетает. Через несколько минут она, засняв всю округу, садится на тот же грузовик. Почти так же работал и вертолет с маховиком, названный «прыгающий Гиро», построенный в Шотландии в 30-х годах прошлого века.

Аналогичными свойствами безреактивности обладают вертолетные винты с реактивными двигателями, расположенными на их концах (рис. 233). Вот такая реактивная безреактивность получается, простите за каламбур. Такой винт не надо крутить, опираясь на фюзеляж, он крутится сам, влекомый реактивными двигателями на концах. И точно так же, как и винт с маховиком, он может свободно на подшипниках фиксироваться на фюзеляже.
