Нурбей Гулиа - Удивительная физика

а – с одной лопастью, мощностью 5 МВт («Говиан – II»); б – с двумя лопастями («Боинг»); в – с тремя лопастями («Ютландия»); (размеры в метрах)

На вершине башни помещается гондола – машинное отделение ветроэлектростанции. Это только снизу гондола кажется такой маленькой. Автору приходилось забираться в гондолу мощных ветряков с башней в виде фермы на высоту 120 м. Никаких лифтов там нет (по крайней мере на тех ветряках, что посещал автор), и нужно карабкаться по узенькой открытой лестнице на высоту 40-этажного здания.

Гондола на этом ветряке размером с приличную квартиру и весом в 100 т (рис. 236). Внутри гондолы помещаются машины для преобразования вращения в электроэнергию. Так как ветроколесо крутится медленно – 30—40 оборотов в минуту, а вал генератора должен иметь не менее 1 500 – 1 800 оборотов в минуту, между ними размещается повышающая передача – мультипликатор весом около 10 т. Да и генератор весит не меньше. Все эти агрегаты во время работы очень горячие – не дотронешься! А рядом проносятся огромные ножи – лопасти в десятки метров длиной. И все это на головокружительной высоте, с которой люди на земле еле видны.

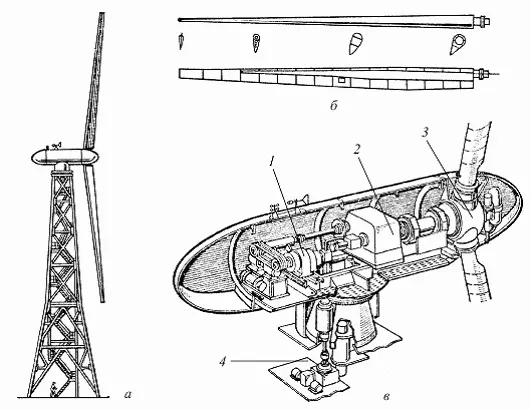

а – общий вид; б – лопасть и ее сечения; в – гондола: 1 – генератор; 2 – мультипликатор; 3 – ступица воздушного винта; 4 – сервопривод для установки гондолы «по ветру»

Конечно, ветряк вырабатывает даровую энергию, за нее можно только спасибо сказать. Но ветер дует не всегда, а если и дует, то с разной силой. Как следствие, мощность ветроэлектростанции далеко не постоянная, что нельзя отнести к ее достоинствам. Поэтому, когда позволяют возможности, ветряки объединяют в сети, чаще всего с общей энергосистемой страны или района.

А что же делать, когда энергией от ветряка питается, например, отдельное фермерское хозяйство? Тогда, прежде всего нужна дизель-электрическая установка (движок), которая запускается автоматически при штиле. Но такой штиль, а точнее пауза, длительностью от секунд до минут, может случаться несколько раз в день, если не в час. Что ж, каждый раз запускать движок?

Вот тут мы приближаемся к научным интересам автора. Чтобы не запускать движок так часто, используют различные виды аккумуляторов энергии – электрохимические, как в автомобилях, маховичные, конденсаторные. Электрохимические запасают значительную энергию, но д о роги, недолговечны, плохо работают в морозы и имеют малый КПД. Конденсаторы долговечны, но тоже дороги, а энергии запасают в сотни раз меньше (на единицу массы), чем электрохимические.

Маховичные накопители энергоемки, долговечны, имеют высокий КПД… А недостатки? Автор как разработчик не хочет их сам указывать. Пусть о недостатках заявляют конкуренты. Но, безусловно, хороший маховичный накопитель с малыми внутренними потерями, мягко выражаясь, дороговат. О маховичных накопителях энергии подробно написано в разделе «Магия вращательного движения» этой книги. А применять их в ветроэлектростанциях можно следующим образом.

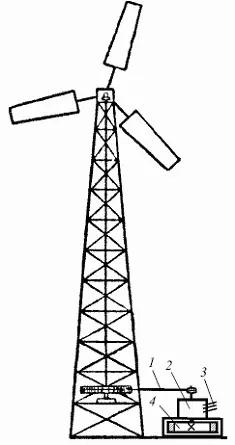

1 – цепная передача; 2 – генератор; 3 – электропровода; 4 – маховик в корпусе

От ветроколеса длинный вал идет вниз и через повышающую передачу, например цепную, вращает генератор с сидящим на его валу маховиком или даже супермаховиком (рис. 237). Маховик помещен в корпус, из которого выкачан воздух для снижения потерь энергии на вращение. Маховик разгоняется во время порывов ветра и отдает энергию во время пауз. Если башня очень высокая, то генератор в гондоле связывается электропроводами с генератором маховика, образуя так называемый электрический вал. Обычный вал тогда уже не нужен. Расчеты, проведенные специалистами по ветроэнергетике, показали, что в большинстве случаев достаточно запаса энергии в маховике на 5 – 6 минут работы ветроэлектростанции на полной мощности. Тогда движок придется запускать очень редко.

В 30-х гг. прошлого века в городе Курске уже существовала ветроэлектростанция с таким маховичным накопителем, построенная талантливым изобретателем-самоучкой А. Г. Уфимцевым. Энергии маховика хватало для бесперебойного снабжения электроэнергией от ветряка средней мощностью 4 кВт двухэтажного дома изобретателя и даже для освещения части улицы, на которой он жил.
