Автор, как специалист по маховичным накопителям, помогает немецким коллегам создавать такие накопители для ветроэлектростанций Германии.

Конечно, хорошо, когда ветряк дает электричество, которым можно и осветить, и обогреть дом. Но для освещения и работы других электроприборов – радио, телевизора – нужна лишь малая часть энергии, необходимой для обогрева помещения, нагрева воды для бытовых целей и т. д. Особенно это касается холодных северных районов, которыми богата Россия. А это уже, по мнению автора, можно сделать без генератора и всей сложной и дорогой электрической части ветряка (рис. 238, а).

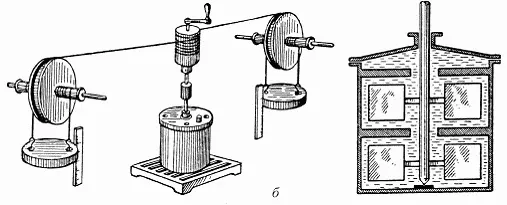

Если имеется вертикальный вал, а он почти всегда присутствует на ветряках средней мощности, то с его нижней частью можно без всякого мультипликатора непосредственно соединить мешалку Джоуля, хорошо известную из школьного курса физики (рис. 238, б). Эта мешалка переводит механическую энергию в тепловую. Для нашего случая ее легко приготовить из большой 200-литровой бочки. Ветроколесо здесь карусельного типа, непосредственно посаженное на вертикальный вал; такое колесо удобнее ветроколеса с горизонтальным валом, требующего для передачи вращения на вертикальный вал дополнительной угловой передачи.

При вращении ветроколеса вода в мешалке, перемешиваемая лопастями, нагревается, совсем как в опытах Джоуля. Горячая вода по патрубкам может направляться в батареи отопления или для других целей. А уж коли мы заговорили о ветряках карусельного типа, то нельзя не упомянуть о чудо-ветряке, недавно разработанном немецкой фирмой Краус (рис. 239)! Этот чудо-ветряк по своим показателям настолько превосходит обычные ветряки, что в его существование верится с трудом. Но он испытан, и вот что показали испытания.

При мощности 300 кВт ему требуется башня всего в 10 м вместо 40 и более для обычных ветряков. Выработка электроэнергии в год – 1,5 млн кВт·ч вместо 0,6 млн кВт·ч. Ветряк не требует установки колеса по ветру, он стационарен и похож на невысокую тумбу. У него настолько высокий КПД (называемый коэффициентом использования ветра) – около 60 %, что в это отказываются верить специалисты.

Если все сказанное про новый ветряк действительно правда, то скоро мы станем свидетелями повсеместного проникновения ветроэнергетики в нашу жизнь, или «сплошной анемофикации мира», о которой мечтал А. Г. Уфимцев – «поэт техники», как назвал его Максим Горький. карусельного типа

Парадоксы случаются не только с полетами в воздухе. Даже с плаваньем (правильно – «хождением») парусных судов, известных тысячелетия, связано немало удивительного. Например, мы знаем, что эти суда движет ветер. Значит, куда дует ветер, туда судно и идет. Но идти против ветра? Это вопреки здравому смыслу. Как же могут парусные суда идти против ветра, или, по выражению моряков, идти в бейдевинд?

Рассмотрим, как действует ветер на парус, т. е. куда он толкает парус, когда дует на него. Обычно думают, что ветер всегда толкает парус в ту сторону, куда сам дует. Но это не так: куда бы ветер ни дул, он всегда толкает парус перпендикулярно его плоскости. Покажем это.

Пусть ветер дует в направлении, указанном стрелками на рис. 240, а, линия АВ изображает парус. Так как ветер давит равномерно на всю поверхность паруса, то заменяем силу давления ветра силой R, приложенной к середине паруса. Эту силу разложим на силу Q, перпендикулярную парусу, и силу F, направленную вдоль него вперед. Сила F никуда не толкает парус, так как трение ветра о ткань незначительно. Остается сила Q, которая толкает парус под прямым углом к нему. Теперь легко сообразить, как может парусное судно идти под углом навстречу ветру.

Пусть линия КК изображает киль судна. Ветер дует под углом к этой линии в направлении, указанном стрелками. Линия АВ изображает парус; его помещают так, чтобы плоскость его делила пополам угол между направлением киля и направлением ветра, напор ветра на парус мы изображаем силой Q, которая, как мы знаем, должна быть перпендикулярна парусу. Силу эту разложим на R, перпендикулярную килю, и силу S, направленную вперед, вдоль килевой линии судна. Так как движение судна в направлении R вызывает сильное сопротивление воды, потому что киль в парусных судах делается очень глубоким, то сила R почти полностью уравновешивается сопротивлением воды. Остается одна лишь сила S, которая направлена вперед и, следовательно, двигает судно под углом, как бы навстречу ветру. Сила S получает наибольшее значение именно тогда, когда плоскость паруса делит пополам угол между направлениями киля и ветра. Обычно это движение в бейдевинд выполняется зигзагами – галсами, как показано на рис. 240, б.
