Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

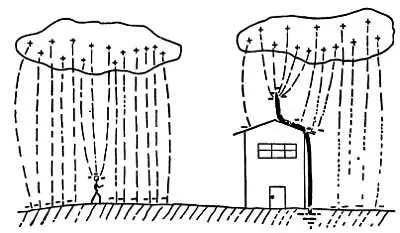

Фиг. 78. Грозовые облака часто несут огромные электрические заряды, возникающие, возможно, при раздроблении дождевых капель.

Они индуцируют заряды противоположного знака на крышах строений и поверхности Земли. Если поле системы заряженных тел становится достаточно сильным, чтобы вызвать образование заряженных носителей из молекул воздуха, то может возникнуть вспышка молнии. Воздух оказывается довольно хорошим проводником для начавшейся вспышки молнии, и может пройти колоссальный ток.

Каждая силовая линия должна начинаться на положительном заряде и оканчиваться на отрицательном. Вспомните, что силовая линия указывает направление результирующей силы, действующей на малый положительный пробный заряд, и вы сразу согласитесь, что каждая силовая линия должна проходить именно так: от положительного заряда к отрицательному.

Отсюда следует, что сгущение силовых линий вблизи заряженной поверхности должно означать увеличение плотности заряда на поверхности. Если это так, то на поверхности металлического тела неправильной формы заряд должен распределяться неравномерно: плотность заряда должна быть наибольшей вблизи острых выступов и наименьшей во впадинах и вогнутостях. Мы уже проверили это предположение, поднося маленький заряженный пробный шарик или пластинку к электроскопу (фиг. 61).

ж) Электрическое поле в пространстве между параллельными заряженными пластинами однородно . Это поле удобно тем, что его напряженность можно рассчитать по показанию вольтметра. Мы будем пользоваться им при измерении постоянной , входящей в выражение закона Кулона, а позднее — при воспроизведении опыта Милликена, в котором измеряется заряд отдельного электрона. Постарайтесь представить себе картину этого поля, глядя на поле между двумя заряженными шарами и мысленно увеличивая диаметр шаров. Произведите в своем воображении экстраполяцию к предельному случаю бесконечно больших шаров (когда их поверхность плоская), между которыми по-прежнему остается малый воздушный промежуток. Но это лишь мысленные построения.

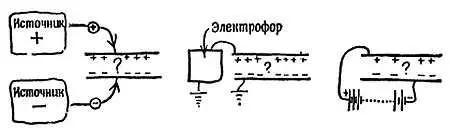

Фиг. 79. Заряжение параллельных пластин.

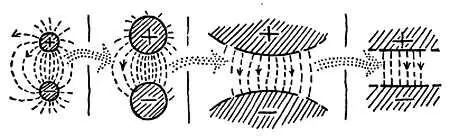

Фиг. 80. Экстраполяция.

Прибегнув к помощи алгебры или исследуя конфигурацию поля экспериментально, мы убеждаемся в том, что поле на самом деле такое, как показано на фиг. 81.

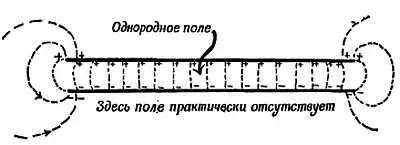

Фиг. 81.

В области между пластинами силовые линии представляют собой ряд параллельных и равноотстоящих прямых. (Интересно, что можно доказать математически с помощью уравнения , что если силовые линии параллельны друг другу, то они должны быть равноотстоящими прямыми.) Поле в этом случае всюду одинаково направлено и имеет одинаковую напряженность [53]: каким образом малый пробный заряд, помещенный между пластинами, смог бы узнать, где он находится среди леса параллельных силовых линий? Мы называем такое электрическое поле однородным. За пределами пластин поле практически отсутствует, если не считать областей вблизи краев пластин, где силовые линии выгибаются наружу (так называемый «краевой эффект»).

Пробный заряд величиной 1 кулон испытывал бы действие одинаковой силы в любой точке этого поля. Предположим, эта сила равна X ньютон. Значит, напряженность поля равна X ньютон на кулон. Давайте поручим некоему мифическому существу — демону протащить кулон от одной пластины до другой по силовой линии против электрической силы, действующей на кулон. Демону потребуется топливо, чтобы совершить работу, т. е. определенный запас энергии, которую он преобразует в потенциальную энергию кулона в электрическом поле. Демон должен прикладывать к переносимому кулону силу X ньютон на пути d м от одной пластины до другой. Он должен совершить работу при перемещении одного кулона, равную

СИЛА∙РАССТОЯНИЕ = ( Х ньютон )∙( d м ) = X∙ d дж .

Но это не что иное, как энергия, сообщаемая одному кулону при прохождении от одной пластины до другой; это разность потенциалов, выраженная в джоулях на кулон, или вольтах. Следовательно, если вольтметр, подключенный к пластинам, показывает V в, то
