Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

Это показывает, как одну и ту же математическую теорию можно применить к различным областям знаний. Мы не знаем, когда именно проявление закона обратной пропорциональности квадрату расстояния, изученное в какой-нибудь одной области физики, внезапно приобретет важное значение, и труды, в которых оно изложено, достанут с полки, чтобы использовать в другой области. Например, физики давно установили, что закон обратных квадратов должен быть применим к диффузии растворенных солей в жидкости — растворяющийся в кофе сахар распространяется вдоль линий тока, подобных линиям тока воды в озере; скорость диффузии связана с концентрацией соли «законом Фика», который на самом деле является частным случаем закона обратной пропорциональности квадрату расстояния. Много лет спустя исключительно важное значение приобрела задача о диффузии нейтронов в ядерном реакторе. К услугам физиков сразу же оказались закон Фика и множество готовых решений.

Картины поля и силы

Иногда творения кисти художника позволяют нам таинственным образом заглянуть в глубь его характера. Картины электрического поля точно так же позволяют сделать целый ряд выводов. Они должны дать вам возможность увидеть, как противоположные по знаку заряды цепко притягивают друг друга, а одноименные заряды отталкиваются, словно столкнувшись буферами, как взметаются вверх листочки электроскопа, как будто потянули за шнурок, которым поднимают шторы. Для Фарадея, размышлявшего над электрическими и магнитными полями столетие назад, эти силовые линии были в самом деле вполне реальными. Он представлял их себе в виде упругих трубок, каждая из которых начинается на положительном заряде, а заканчивается на равном ему по величине отрицательном заряде, развивает тянущее усилие вдоль своей оси и, раздаваясь в толщину, давит на соседние трубки. Такой образ мышления помогал Фарадею в его экспериментальных исследованиях и позволил ему подготовить базу, на которой зиждется электромагнитная теория света Максвелла. Мы и сейчас находим это представление полезным. Мы говорим даже о радиоволне как о колебании, распространяющемся вдоль силовой линии электрического поля, подобно волне, бегущей по веревке, хотя на самом деле это образное описание радиоволны вводит в заблуждение. Большинство ученых не мыслят категориями мистического «действия на расстоянии», мгновенно перекрывающего пустое пространство, отделяющее объект действия от источника действия, идет ли речь о силах тяготения или силах электрического притяжения. Вместо этого мы представляем себе, что воздействия переносятся полем (гравитационным или электрическим). Изменения, которые претерпевает сила, распространяются в виде изменений поля с определенной конечной скоростью.

Каждая силовая линия — это линия, вдоль которой маленький пробный заряд перемещается под действием электрического поля. В каждой точке силовой линии касательная к ней совпадает с направлением результирующей сил притяжения и отталкивания со стороны всех других зарядов, действующих на пробный заряд.

Фиг. 75. Исследование карты силовых линий электрического поля с помощью легкой стрелки, вращающейся на оси в центрах.

Можно наблюдать картины электрического поля (с помощью мелко настриженных волос в масле или маленькой стрелки, вращающейся в центрах) или найти конфигурацию поля геометрическим построением, используя утомительный способ векторного сложения сил, обратно пропорциональных квадрату расстояния, для нахождения направления результирующей. Можно также воспользоваться замысловатой смесью математического анализа и геометрии и рассчитать конфигурацию поля из уравнения . Все эти методы приводят, разумеется, к одному и тому же результату.

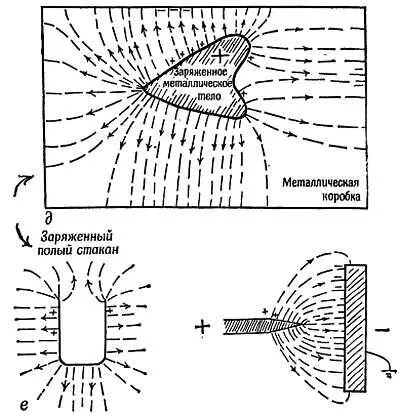

На фиг. 76 показаны картины электрического поля для некоторых случаев, а ниже даны пояснения к ним в духе представлений Фарадея.

Фиг. 76. Картины электрических цепей

а) Силовые линии идут от положительного заряда к отрицательному . Они тянут разноименные заряды друг к другу. (Силовые линии натянуты, и это обусловливает взаимное притяжение зарядов.)

б) Силовые линии электрического поля в пространстве между двумя положительными зарядами расходятся друг от друга подобно вагонеткам, столкнувшимся буферами. Можно указать «нейтральную точку», в которой поля сил отталкивания обоих зарядов в точности гасят друг друга . (Силовые линии словно раздаются в толщину под действием давления и отталкиваются друг от друга в разные стороны; это обусловливает, или, можно по крайней мере сказать, иллюстрирует отталкивание.)
