Николай Кожевников: Проектирование и строительство земляных плотин

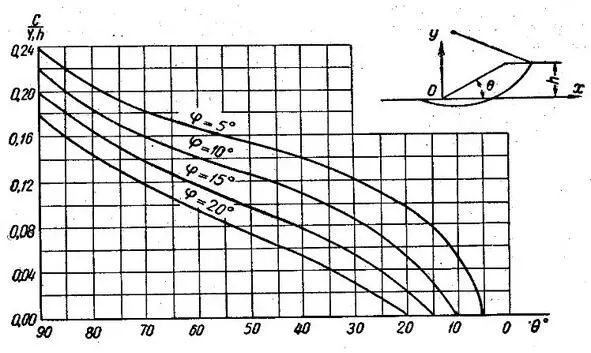

Рис. 6.1.График расчета устойчивости откосов для однородных связных грунтов [2].

Вычисленное значение заложения откоса mпо графику для плотин 1-го и 2-го класса следует увеличить на коэффициент безопасности по СНиП.

3.Как правило, откосы земляной плотины не являются однородными по составу; даже в плотине из однородного грунта часть последнего, лежащая ниже кривой депрессии, имеет иные физические свойства, чем вышележащий сухой грунт: иной объёмный вес, иное сцепление, наличие фильтрационных сил. Кроме того, в большинстве случаев основание плотины может деформироваться вместе с откосами.

Для таких случаев приходится пользоваться при расчете общим методом круговых (цилиндрических) поверхностей скольжения (метод К. Терцаги) [3, 2]. Этот метод сводится к вычислению отношения момента силы веса отсека к моменту сил сцепления относительно произвольно выбранного центра кривой скольжения. По этому отношению определяется коэффициент устойчивости откоса с учетом влияния фильтрационных сил.

Вычисления продолжаются с многократно переносимым центром скольжения, из которых выбирается наиболее опасный центр с минимальным коэффициентом устойчивости.

Расчеты громоздки и требуют много времени для вычисления.

Для проведения расчета необходимо знать фактические величины сцепления, трения, объемного веса участков грунтов, которые определяются лабораторными испытаниями, а также фильтрационных сил, вычисляемых по построенной фильтрационной сетке.

В настоящее время расчет устойчивости выполняется по разработанным программам для ЭВМ. Эти расчеты выполняются специализированными проектными организациями (ОАО «Гидропроект» и др.). Расчетную схему устойчивости приводим ниже. [2].
