q=k (H 2 – h 1 2) / [2 (L – m 2h 1)] + k 2HT /β L’ (219),

Где h 1 – высота выклинивания линии депрессии на низовом откосе по уравнению (203),

k 2 – коэффициент фильтрации грунта основания; β –коэффициент удлинения пути фильтрации через основание:

Выполним примерный расчет фильтрации под основание плотины (пример №2) при глубине залегания водоупора Т = 20 м и условиях принятых в примере №1.

ОтношениеL’ /T = 186/20 = 9.3.По интерполяции из таблицы можно принять коэффициент

β = 1.17; При этих условиях расход фильтрации через основание плотины будет:

q 2= k 2HT/βL’ = 0.036 х 20 х 20/1.17 x 186 = 14.4/217.6 = 0.066 м 3/час на 1 м длины плотины. Суммарная фильтрация в основании и тело плотинысоставит:

Q = 0.066 +0.057 = 0.123 м 3/час.

В литературе [2] рассмотрены и другие, более сложные случаи определения фильтрации: высоты выклинивания линии депрессии на низовом откосе и расхода фильтрации для однородной дренированной плотины, экранированной плотины с дренажем, экранированной плотины с зубом и дренажем. Эти случаи рекомендуем изучать непосредственно по первоисточнику.

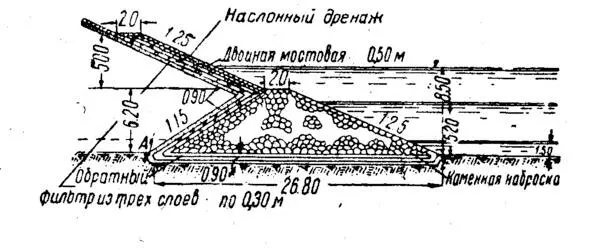

Рис. 5.2.4.Дренажная призма из камня с наслонным дренажем [2].

Из приведенного расчета фильтрации через однородную плотину на непроницаемом основании, изображенной на рис. 5.2., видно, что линия депрессии на низовом откосе выклинивается на значительной высоте h 1,что может вызвать суффозию грунта, особенно при промерзании. В целях исключения суффозии и понижения выхода выклинивания фильтрационных вод используют дренажную призму и наслонный дренаж (рис. 5.2.4.).

В литературе [2] помещена таблица определения суффозии по коэффициенту неоднородности грунта плотины и градиентов фильтрации H/l .

По исследованиям В. С. Истоминой, скорости и градиенты фильтрации, при которых начинается механическая суффозия, существенно зависят от неоднородности грунта, характеризуемой, как известно, коэффициентом

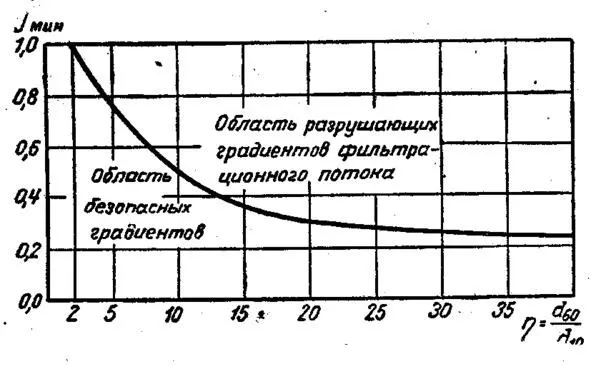

На фиг. 4—12 приводится график минимальных (безопасных) градиентов направленной снизу вверх фильтрации, при которых суффозия исключается. Как видно из графика, чем больше неоднородность грунта η, тем при меньших градиентах начинается суффозия. Ввиду недостаточной еще проверки графика 4—12 на практике, рекомендуется уменьшать полученные по графику значения I в 1,5—2 раза в зависимости от класса сооружения.

Фиг. 4—12.Минимальные (безопасные) градиенты (при которых отсутствует суффозия в несвязных грунтах) в зависимости от неоднородности грунта (по предложению В. С. Истоминой)

Минимально возможный профиль земляной плотины представляет собою трапецию с откосами, обычно не круче 1: 1,5. Вес плотины такого профиля настолько значителен, что о сдвиге ее под действием горизонтальных сил от давления воды верхнего бьефа не может быть речи. Поэтому расчет земляной плотины на сдвиг не производят.

Неустойчивыми могут оказаться откосы плотины как сами по себе, так и в связи с недостаточной устойчивостью основания.

1.В насыпях из сыпучих (несвязных) грунтов, лишенных сцепления и обладающих лишь внутренним трением, если отсутствуют фильтрационные силы, устойчивый откос представляет собою плоскость, наклоненную к горизонту под углом φ, где φ – угол внутреннего трения или естественного откоса. Всякий откос с углом наклона θ ¿ φ является неустойчивым.

Для песчаных грунтов естественной влажности углы внутреннего трения варьируют от 25 0 для песков до 43 0 для гравелистых грунтов в зависимости от плотности.

2.Связные грунты (глина, суглинки) кроме внутреннего трения частиц (угла φ) располагают силами сцепления с, измеряемые в единицах давления (паскалях и др.).

В литературе [2] приведен график приближенного метода расчета для однородных земляных откосов из связных грунтов, предполагающий поверхность сползания откоса круглоцилиндрической. По этому графику, зная объемный вес грунта Υ 1(т/м 3), угол внутреннего трения φ сцепление с (т/м 2), и высоту откоса h (м), можно определить угол безопасного откоса Θ.
