Николай Кожевников - Проектирование и строительство земляных плотин

По способу их постройки плотины делятся на: а) насыпные, возводимые путем сухой отсыпки грунта и последующего его уплотнения (укатки); б) плотины намывные, возводимые способом гидромеханизации; в) плотины полунамывные, когда грунт разрабатывается экскавацией и отсыпается в боковые призмы или бункер, из которого грунт размывается водяной струей и подается в тело плотины (плотина Мингечаурской ГЭС, Плявиньской ГЭС).

В плотинах намывных, выполняемых из неоднородного грунта, последний сортируется при намыве по крупности, при этом с помощью воды, крупность частиц грунта к откосам плотины постепенно увеличивается, создавая центральную часть из мелких частиц с меньшим коэффициентом фильтрации.

Материал тела земляной плотины всегда проницаем для воды. Поэтому в теле плотины создается поток воды, фильтрующийся из верхнего бьефа в нижний. Свободная поверхность этого фильтрационного потока (рис. 4.1), постепенно понижающийся к нижнему бьефу, называется поверхностью насыщения или депрессионной поверхностью, а линия пересечения ее с вертикальной плоскостью, проводимой поперек оси плотины, называется линией насыщения или депрессии, или депрессионной линией.

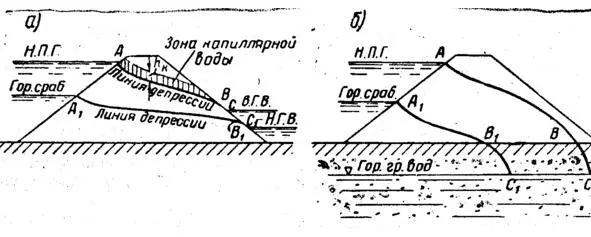

Рис. 4.1.Схема фильтрации и насыщения плотины водой [2].

Ниже депрессионной поверхности грунт плотины насыщен водой, взвешивается ею; выше депрессионной линии находится зона капиллярного поднятия воды, высота которой зависит от свойства капиллярности грунта: в песчаных грунтах она достигает 5 – 15 см, в суглинистых и глинистых – 0.5 – 1.5 м и более.

Выше капиллярной зоны грунт обладает небольшой влажностью, так называемой естественной влажностью, зависящей от климатических условий и состава самого грунта.

Границы описанных зон изменяют свое положение в зависимости от колебаний горизонта воды в верхнем и нижнем бьефах. Например, при сработке водохранилища линия депрессии АВ или АБС (рис. 4.1) понижается до линии А 1В 1или А 1В 1С 1. Положение депрессионной линии зависит также от высоты уровня нижнего бьефа, а при проницаемом основании и отсутствии воды в нижнем бьефе – и от уровня грунтовых вод.

Линия депрессии устанавливается в положениях, указанных на рис. 4.1., лишь с течением времени при длительном стоянии определенных горизонтов верхнего и нижнего бьефов; в остальное время она занимает промежуточные положения.

Эти изменения положения линии депрессии необходимо учитывать особенно при расчете плотин ГАЭС, где уровни верхнего и нижнего бассейнов изменяются на большие величины дважды в сутки. Фильтрация, воздействие воды верхнего и нижнего бьефов, климатические условия создают сложный режим земляного тела плотины.

В зоне насыщения водой грунт взвешивается гидростатическим давлением и подвержен действию фильтрационных сил (гидродинамическое давление), стремящихся сдвинуть частицы грунта в направлении к низовому откосу; мельчайшие частицы грунта могут при этом выноситься в нижний бьеф, самый же откос может оползать, обрушаться. Прочность грунта, насыщенного водой, несколько падает вообще по сравнению с сухим. В плотинах из проницаемых грунтов могут иметь значение потери воды из верхнего бьефа (фильтрационный расход).

Волнения воды в верхнем и нижнем бьефах может размывать грунт откосов в пределах колебания уровней воды, это вызывает необходимость крепления откосов. Ледяной покров, образующийся в верхнем бьефе, может также повреждать откосы.

При температурах ниже 0 0 откосы плотины выше горизонта воды и гребень ее могут промерзать, а суглинистые и глинистые грунты их при этом будут пучиться, а при оттаивании оползать и образовывать трещины; трещины могут появляться в тех же грунтах и при высыхании откосов в жаркое время года. Поперечные трещины опасны ввиду возможности развития по ним разрушительной фильтрации.

Атмосферные осадки, выпадающие на плотину, частью просачиваются внутрь и смачивают тело плотины, частью стекают по откосам. Смачивание тела плотины водой понижает прочность ее грунта, что нежелательно, поэтому принимаются меры к ускорению и упорядочению стока дождевых вод с гребня и откосов путем поверхностного дренажа и крепления откосов.

Таким образом, водонепроницаемость грунта и фильтрация воды в теле земляной плотины играют весьма важную роль. Статистика показывает, что большинство аварий и разрушений земляных плотин произошло вследствие недостаточности мер по борьбе с фильтрацией воды.
