Андрей Шишанов - Дизайн интерьеров в 3ds Max 2008

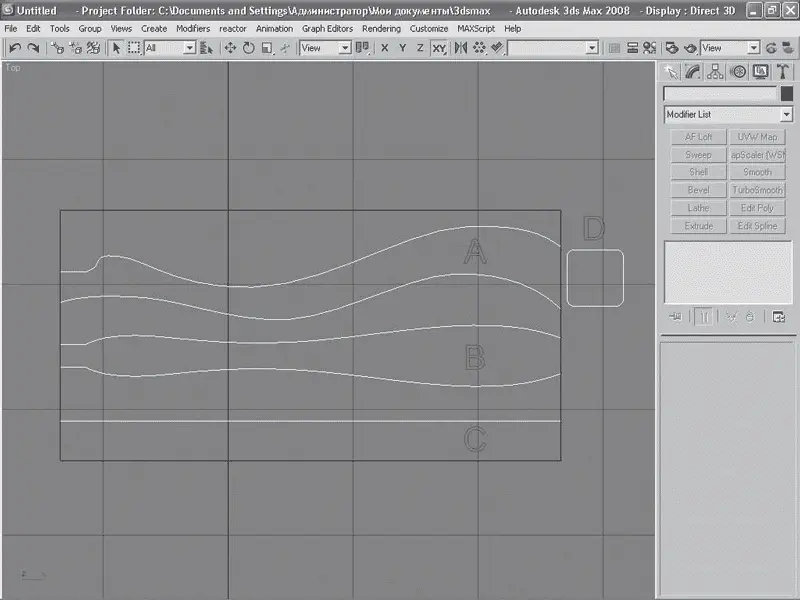

Рис. 2.21.Линии-сплайны формы ножки стула

Выделите сплайн-путь, перейдите на вкладку Create (Создание) командной панели, из раскрывающегося списка выберите строку Сompound Objects (Составные объекты) и нажмите кнопку Loft (Лофтинговые). Активируйте кнопку Get Shape (Взять форму) и укажите на форму сечения стула (объект D). В итоге получится форма, показанная на рис. 2.22.

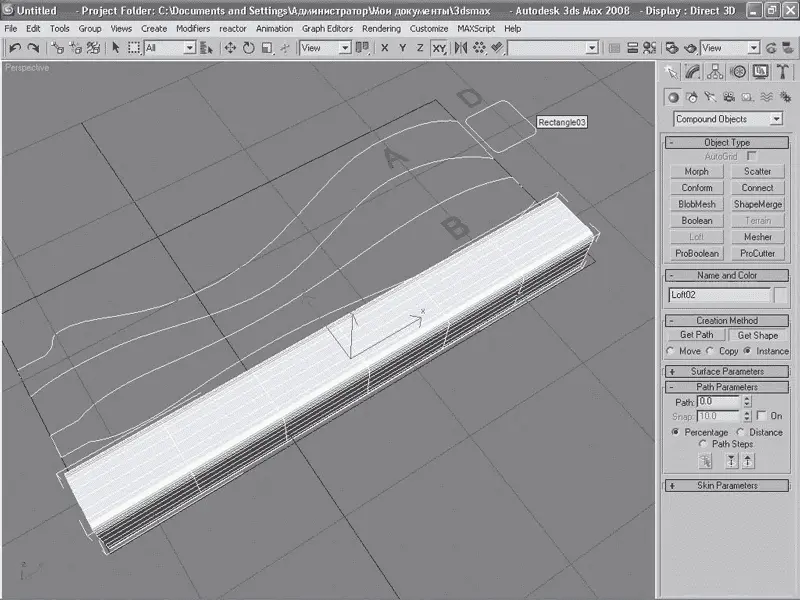

Рис. 2.22.Применение инструмента лофтинга (Loft)

Перейдите на вкладку Modify (Изменение) командной панели и разверните свиток Deformations (Деформации) настроек лофт-объекта. Нажмите кнопку Fit (Подгонка), в открывшемся окне (рис. 2.23) отожмите кнопку Make Symmetrical (Применять симметрично). На панели инструментов данного окна щелкните на кнопке Get Shape (Взять форму) (на ней изображена рука, указывающая на кривую линию). В левой части панели инструментов находится несколько кнопок – Display X Axis (Показать ось X) и Display Y Axis (Показать ось Y). Нажмите кнопку (Display X Axis (Показать ось Х)) и укажите на форму, обозначенную на рис. 2.21 как B.

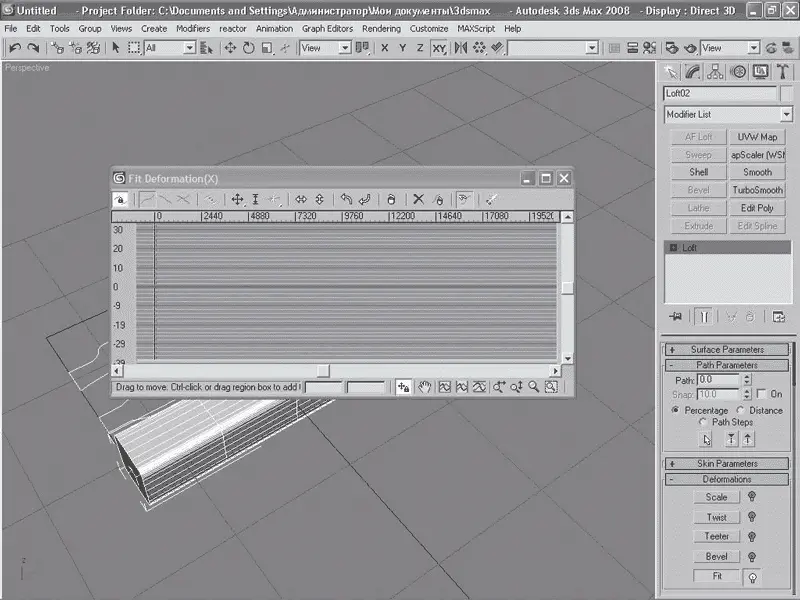

Рис. 2.23.Окно инструмента деформации Fit (Подгонка)

Ножка стула приняла форму первой формообразующей линии, расположенной по оси Х, и сразу же изменила свои очертания. Иногда бывает трудно сразу определить, какая форма относится к оси Х, а какая к оси Y. Если форма получилась не такой, как вы хотели, отмените одну операцию (кнопкой Undo (Отмена) на панели инструментов) и примените к лофт-объекту другую формообразующую линию-сплайн. В итоге у вас получится деталь, больше похожая на изогнутую ножку, чем предыдущая, а в окне инструмента деформации Fit (Подгонка) отобразится форма сплайна с контрольными точками, посредством которых вы можете изменять полученную форму (рис. 2.24).

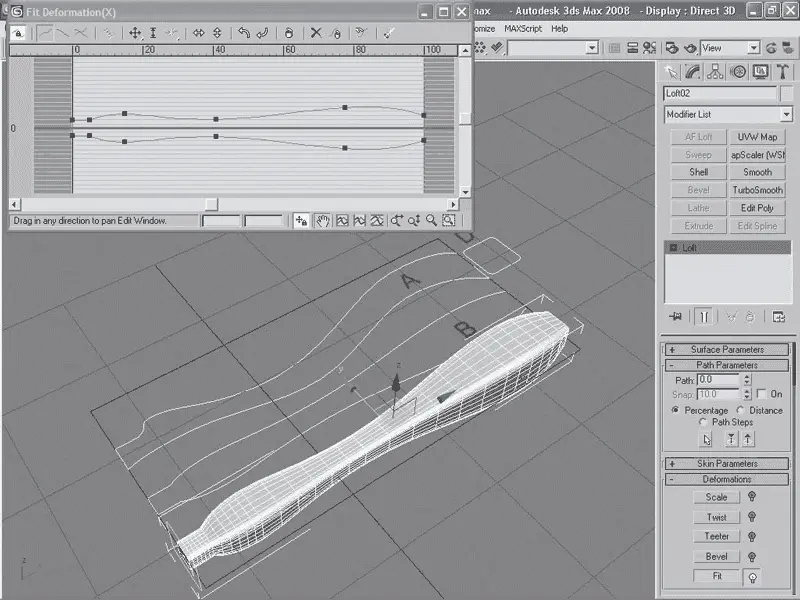

Рис. 2.24.Результат применения инструмента Fit (Подгонка) к форме по оси Х

Активируйте кнопку Display Y Axis (Показать ось Y) и с помощью инструмента выбора формы Get Shape (Взять форму) выберите форму, обозначенную на рис. 2.21 как А, то есть форму по оси Y. Ножка практически готова. Дополнительно подправить и облегчить форму поможет применение модификатора Vertex Weld (Склеить вершины) со значением параметра Threshold (Порог), равным 0,25, в пределах которого вершины притягиваются и «склеиваются» друг с другом. Эта операция поможет немного упорядочить созданную сетку и в конечном счете уменьшить количество построенных полигонов. При этом форма ножки станет более сглаженной (рис. 2.25). В принципе улучшить созданную форму можно и привычными способами корректировки на уровне вершин или полигонов, преобразовав при этом форму в Editable Poly (Редактируемая полигональная поверхность). Вы можете выбрать наиболее удобный для себя вариант.
