Рис. 2.16.Объединение границ формы командой Bridge (Мост)

То же самое выполните по отношению к отверстиям в спинке – поочередно выделяя взаимонаправленные границы отверстий и объединяя их командой Bridge (Мост).

Последнее, что остается сделать, – выделить ребра по периметру спинки и применить к ним инструмент Chamfer (Фаска). При выделении большого количества ребер очень поможет бесплатный подключаемый модуль Advanced Poly (рис. 2.17), который находится в папке Programs\Подключаемые модули\Advanced Poly прилагаемого к книге DVD.

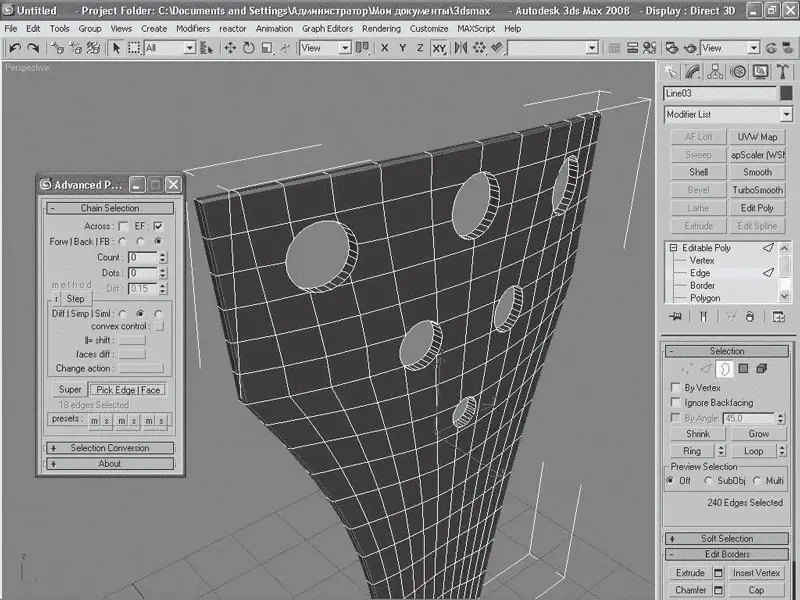

Рис. 2.17.Применение подключаемого модуля Advanced Poly

Я думаю, вам не составит особого труда смоделировать несколько недостающих деталей при помощи визуализируемых сплайнов и завершить создание стула. Окончательная модель стула после текстурирования и финальной визуализации показана на рис. 2.18.

Рис. 2.18.Окончательная модель стула после визуализации

Описанные методы моделирования нельзя рассматривать как эталонные – это лишь небольшой обзор имеющегося в программе 3ds Max 2008 богатейшего набора инструментов моделирования.

К классической принято относить мебель XVII–XIX вв. преимущественно стилей ампир, барокко и ренессанс. Характерными особенностями такой мебели являются плавность форм и большое количество всевозможных резных и лепных украшений. Моделировать такую мебель достаточно непросто, и, наверное, наиболее удобным методом будет полигональное моделирование. Однако несложные образцы можно выполнять и более простыми способами. Например, на рис. 2.19 показана достаточно простая модель, взятая из каталога «Интерьер-магазин».

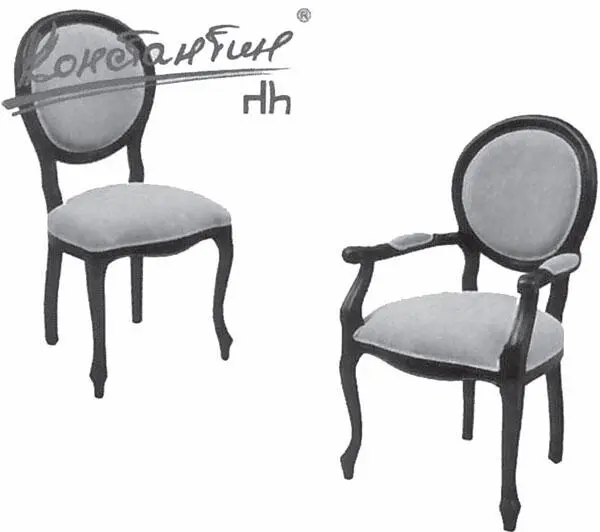

Рис. 2.19.Фотография стула «Барокко» из каталога «Интерьер-магазин»

Как видите, качество не очень хорошее. Однако дизайнеру в процессе работы иногда приходится прибегать и к таким не совсем качественным изображениям. В таком случае приходится «домысливать» плохо различимые детали. Правда, на этот раз мне удалось найти в Интернете размеры этого стула, что облегчит задание правильного масштаба модели (рис. 2.20).

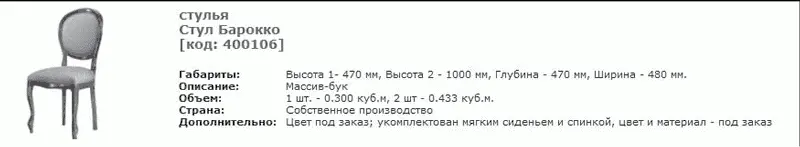

Рис. 2.20.Размеры стула «Барокко», найденные в Интернете

Из размеров следует, что высота от пола до верхней точки сиденья 470 мм (обратите внимание, что сиденье имеет характерную выпуклость подпружиненной поверхности и под тяжестью сидящего человека вернется к каноническим 450 мм). Высота спинки от пола – 1000 мм, глубина сиденья – 470 и его ширина – 480. Этих данных достаточно, чтобы построить стул, соответствующий реальному масштабу ранее созданной сцены без приблизительного вычисления размеров, как мы делали в предыдущем разделе.

Наиболее распространенным видом моделирования при построении классической мебели является полигональное, когда работа ведется с Editable Poly (Редактируемая полигональная поверхность). Полигональное моделирование достаточно подробно рассмотрено в книгах такого известного мастера, как В. Верстак [3] Например, вы можете обратиться к книге Владимира Верстака «3ds Max 2008. Секреты мастерства (+DVD)», выпущенной издательством «Питер» в 2008 году. . Мне не хотелось бы идти проторенным путем и повторять то, что уже неоднократно и подробно описывалось. Мне кажется, что гораздо интереснее применить в данной ситуации забытый, но весьма интересный и эффективный способ моделирования одной из дополнительных возможностей объекта Loft (Лофтинговые), который относится к группе Сompound Objects (Составные объекты), – метод подгонки по опорным сплайнам (Fit (Подгонка) из свитка Deformations (Деформации)).

Создайте новую сцену и задайте сантиметры в качестве единиц измерений. Сделайте активным окно Top (Сверху) и постройте сплайновый прямоугольник (объект-лекало) шириной 40 см и высотой 20 см. За 40 см мы примем высоту ножки стула до обечайки, на которой держится сиденье. Создайте четыре сплайновые формы, как показано на рис. 2.21. Две верхние формы (помечены на рисунке как A и B) будут линиями ножки стула в двух разных проекциях, прямая линия (C) – начальной лофтинговой формой лофт-объекта, а прямоугольник (D) – формой сечения. К лофтинговой форме можно применить более чем одну форму сечения. При этом важно помнить, что количество вершин в данных формах должно быть идентичным. Кроме того, начальные вершины и порядок нумерации также должны совпадать, чтобы не получилось перекручивание формы. Необходимо следить и за тем, чтобы длина всех линий была по возможности равной.
