Теперь можно делать вырезы. Выделите стену, перейдите на вкладку Create (Создание) командной панели, из раскрывающегося списка выберите строку Compound Object (Составной объект) и нажмите кнопку ProBoolean. Щелкните на кнопке Start Picking (Указать цель) и поочередно выберите объекты-окна. Помещение на данном этапе показано на рис. 1.24. Конечно, до полной готовности еще довольно далеко, но вы уже возвели стены, настелили пол и создали потолок, выполнили оконные и дверные проемы. Теперь можно застеклить окна и сделать рамы.

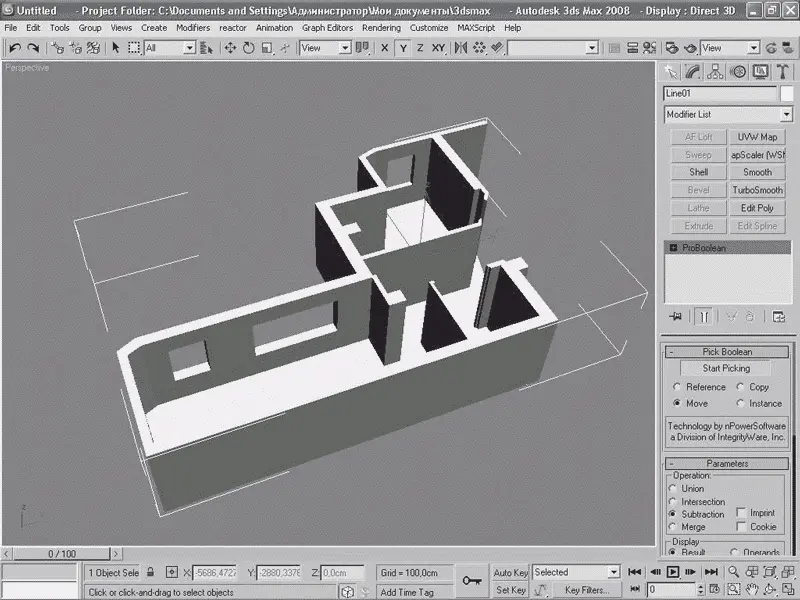

Рис. 1.24.Стены с прорезанными оконными проемами

Выполним это на примере одной стены. Я специально прорезал лишнее окно, которое не было обозначено на чертеже, чтобы показать, как можно с помощью одной операции получить возможность построить рамы сразу в нескольких окнах, расположенных в одной плоскости.

Перейдите в окно проекции Front (Спереди) и активизируйте уже известный вам инструмент Section (Сечение). В окне проекции Top (Сверху) расположите область сечения посередине стены, в которой вы выполняли оконные проемы. Создайте новую форму и назовите ее, например линия рамы (рис. 1.25).

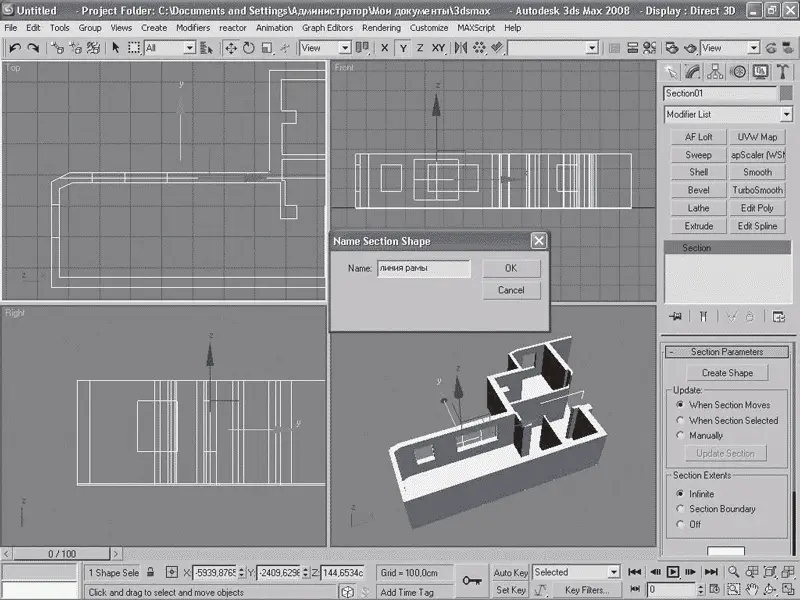

Рис. 1.25.Сечение Section (Сечение) по линии оконных проемов

Спрячьте командой контекстного меню Hide Unselected (Скрыть невыделенное) форму стены и откорректируйте только что созданную форму-путь для рам так, чтобы остались только сплайны, расположенные по внутреннему периметру оконных проемов. В окне проекции Top (Сверху) нарисуйте несложную форму рамы (здесь не стоит прибегать к излишней детализации, поскольку, как и в случае с плинтусом, рама не является основным элементом интерьера). Примените уже известный вам инструмент Sweep (Протяжение) в той же последовательности, как вы использовали его при создании плинтуса. Чтобы рама не слишком углублялась в плоскость стены, возможно, придется подкорректировать ее положение по оси Х с помощью параметра X Offset (Смещение по оси Х) в свитке Sweep Parameters (Параметры протяжения) настроек модификатора (рис. 1.26).

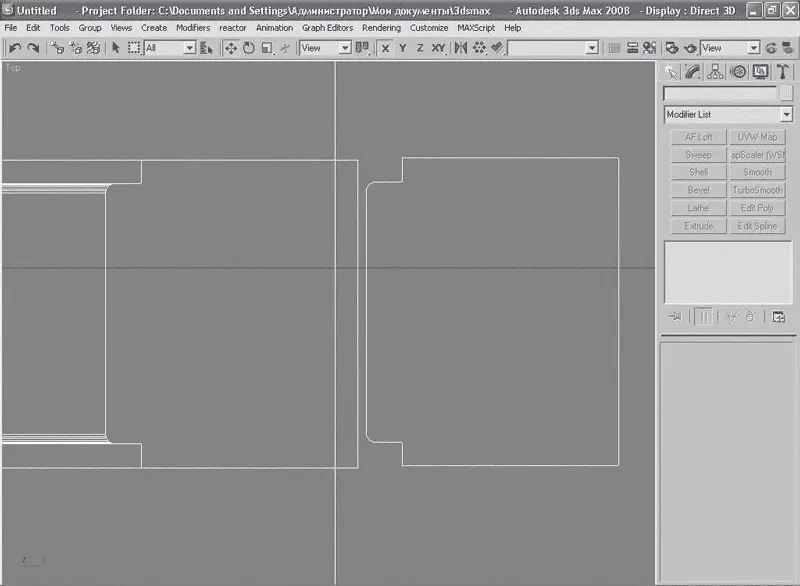

Рис. 1.26.Коррекция положения формы рамы

Думаю, что для вас не составит труда, используя трехмерные привязки, добавить к сплайну рамы несколько сплайновых форм, чтобы создать недостающие детали. Можно добавить несложные ручки, петли и прочие приятные мелочи, но, как правило, они теряются за шторами и только зря расходуют ресурсы компьютера. Есть хорошее правило: не стоит моделировать то, что не будет видно в кадре. Лучше уделить больше внимания предметам обстановки, которые окажутся на переднем плане.

Теперь у окон есть рамы. Стекла вставлять пока не надо – это связано с особенностями настройки света и необходимость в стеклах возникает только при моделировании ночного и вечернего освещения. Вообще лучше использовать сделанную заранее форму рамы (чаще всего это стандартный стеклопакет с необходимыми деталями, петлями и ручками) и применять эту модель везде, где это возможно, изменяя размеры нужным образом, а не моделируя в каждом проекте заново.

Примечание

В папке Examples\Сцены примеров\Глава 1 находится файл Стены и плинтус.max, содержащий сцену на данном этапе.

Я показал вам приемы моделирования на примере маленькой части помещения, чтобы не усложнять процесс обучения. На рис. 1.27 показана подготовленная для дизайнерской работы модель четырехкомнатной квартиры. Обратите внимание, что еще не смоделированы двери и некоторые перекрытия. Построены только несущие стены и те элементы, которые не будут меняться в течение последующей работы.

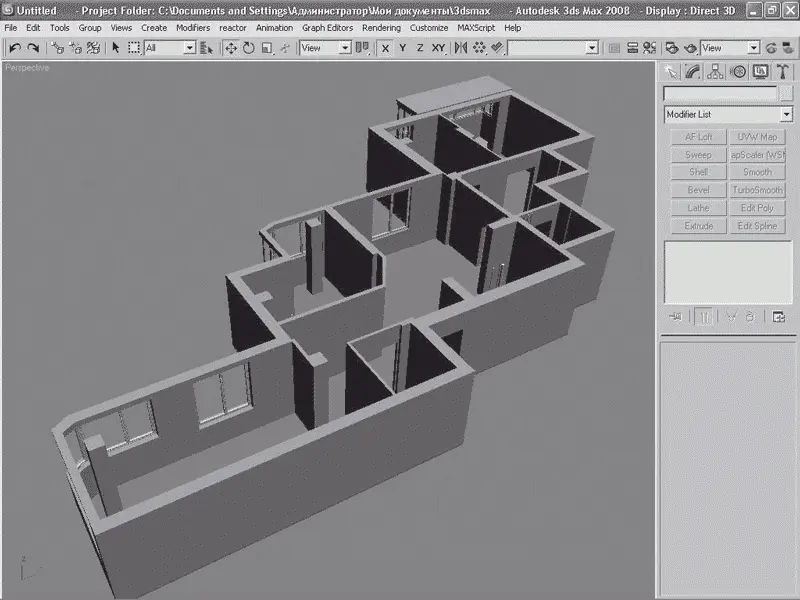

Рис. 1.27.Готовая модель стен четырехкомнатной квартиры

Примечание

В папке Examples\Сцены примеров\Глава 1 находится файл Общий план.max, содержащий итоговую сцену.

Теперь у вас есть квартира, и самое время праздновать новоселье. Хотя какое новоселье без мебели? Пора организовать свою столярную мастерскую.

Разнообразие стилей мебели настолько велико, что даже имеющиеся в продаже обширные библиотеки готовых моделей (например, известные коллекции ArchModels и DOСSH) не в состоянии удовлетворить все потребности дизайнера при моделировании интерьера. Часто приходится прибегать к новым каталогам мебели, появляющимся буквально каждый месяц, при этом довольствоваться нередко небольшими по размеру и недостаточными по качеству фотографиями. Моделировать такие новинки приходится буквально «на глазок», без привязки к конкретным размерам. Дизайнеру важно показать, как эта модель будет смотреться в конкретном интерьере, он не занимается изготовлением рабочих чертежей для производства этой мебели на фабрике, поэтому допустимы некоторые вольности при моделировании.
