Андрей Шишанов - Дизайн интерьеров в 3ds Max 2008

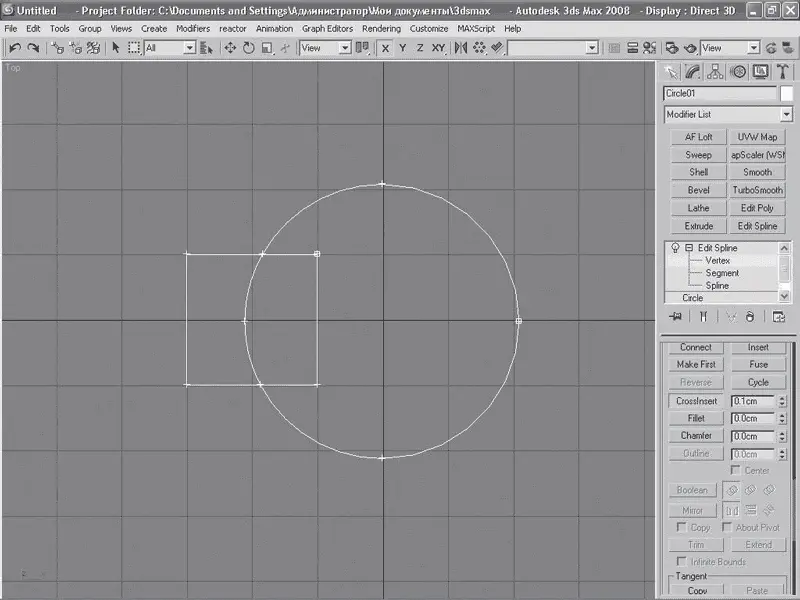

Рис. 2.4.Построение основания стула

Примените к окружности модификатор Edit Spline (Правка сплайна) и присоедините к ней прямоугольник командой Attach (Присоединить) из свитка Geometry (Геометрия) настроек модификатора.

Командой CrossInsert (Вставить на пересечении) из свитка Geometry (Геометрия) добавьте две новые вершины на пересечении окружности и прямоугольника. Выделите и удалите прямоугольник и ограниченную им часть круга в режиме редактирования Segment (Сегмент) модификатора Edit Spline (Правка сплайна). Основание стула почти готово. Теперь постройте сиденье. Как вы видите, сиденье имеет характерное углубление посередине. Допустим, что оно сделано из фанеры толщиной 8 мм. Самое просто решение – это выполнить форму с помощью сплайна и применить к ней модификатор Lathe (Вращение). Однако созданная таким способом модель с приемлемым качеством содержит слишком большое количество полигонов, что для такой простой детали просто недопустимо (рис. 2.5).

Рис. 2.5.Построение сиденья стула вращением сплайна

Попробуем решить эту задачу другим способом. Постройте в окне проекции Top (Сверху) примитив Sphere (Сфера) с радиусом 15 см. Количество сегментов уменьшите до 18. Преобразуйте объект в Editable Poly (Редактируемая полигональная поверхность), выполнив команду контекстного меню Convert To → Convert to Editable Poly (Преобразовать → Преобразовать в редактируемую полигональную поверхность), которое появляется при щелчке правой кнопкой мыши на выделенном объекте. Выделите и удалите полигоны согласно рис. 2.6.

Рис. 2.6.Выделение и удаление полигонов сферы

Оставшуюся часть уменьшите до 1/4 по оси Y при помощи инструмента Select and Non-uniform Scale (Выделить и неравномерно масштабировать). Примените модификатор правки нормалей Normal (Нормаль), чтобы увидеть результат. Еще раз преобразуйте объект в Editable Poly (Редактируемая полигональная поверхность) для закрепления результата и удобства дальнейшей работы. В режиме редактирования Edge (Ребро) выделите крайние ребра и, удерживая клавишу Shift, инструментом Select and Uniform Scale (Выделить и равномерно масштабировать) растяните их до уровня объекта-лекала (рис. 2.7).

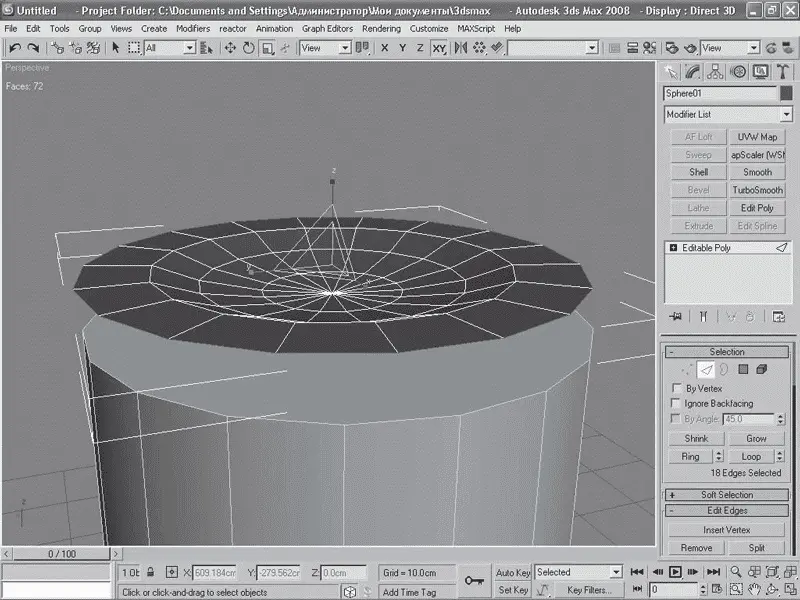

Рис. 2.7.Выдавливание ребер по объекту-лекалу

Примените инструмент Chamfer (Фаска) свитка Edit Edges (Правка ребер) к следующим от наружного края ребрам со значением 0,45 см (рис. 2.8).

Рис. 2.8.Сглаживание внутренних ребер

Снимите выделение с ребер и примените к объекту модификатор Smooth (Сглаживание). В настройках модификатора установите флажок Auto Smooth (Автосглаживание). Не перепутайте данный модификатор с модификатором MeshSmooth (Сглаженная сетка) – при похожих названиях они выполняют разные функции. Теперь осталось применить модификатор Shell (Оболочка), добавляющий регулируемую толщину любому объекту. С помощью параметра Inner Amount (Внутреннее наращивание оболочки) зададим толщину оболочки 4 см (это значение компенсирует нарушение параметрических свойств объекта после манипуляций с масштабом) и получим толщину 8 мм, то есть толщину фанеры, из которой и сделано наше сиденье. Сиденье готово. Оно имеет немного неровные края, но зато содержит всего 360 полигонов, а не 5000, которые бы получились при использовании вращения. На расстоянии неровность краев будет малозаметна. Однако при желании вы можете выделить крайние вершины и применить к ним инструмент Chamfer (Кромка). Его можно применить и к крайним ребрам – в результате получится характерный скос на торцах сиденья. Количество полигонов увеличится до 504, но и в таком случае это в 10 раз меньше, чем при моделировании с помощью вращения. Еще раз преобразуйте модель в Editable Poly (Редактируемая полигональная поверхность). При этом полностью свернется стек модификаторов, и высвободятся уже ненужные на данном этапе ресурсы. Теперь в окне Summary Info (Общая информация) видно, что модель имеет всего 252 полигона. Готовое сиденье показано на рис. 2.9.
