Алексей Гладкий - Excel. Трюки и эффекты

srSerie.ChartType = xlBarClustered Or _

srSerie.ChartType = xlBarStacked Or _

srSerie.ChartType = xlBarStacked100) Then

' Сохранение прежнего цвета категории

dblColor = srSerie.Interior.Color

' Сохранение стиля линий

intBorderLineStyle = srSerie.Border.LineStyle

' Цвет границы

intBorderColorIndex = srSerie.Border.ColorIndex

' Толщина линий границы

intBorderWeight = srSerie.Border.Weight

' Создание автофигуры

Set shpShape = ActiveSheet.shapes.AddShape _

(msoShapeRectangle, 1, 1, 100, 100)

With shpShape

' Закрашиваем нужным цветом

.Fill.ForeColor.RGB = dblColor

' Делаем прозрачной

.Fill.Transparency = 0.4

' Убираем линии

.Line.Visible = msoFalse

End With

' Копируем автофигуру в буфер обмена

shpShape.CopyPicture Appearance:=xlScreen, _

Format:=xlPicture

' Вставляем автофигуру в изображения столбцов _

категории и настраиваем

With srSerie

' Собственно вставка

.Paste

' Возвращаем на место толщину линий

.Border.Weight = intBorderWeight

' Стиль линий

.Border.LineStyle = intBorderLineStyle

' Цвет границы

.Border.ColorIndex = intBorderColorIndex

End With

' Автофигура больше не нужна

shpShape.Delete

End If

Next srSerie

End Sub

После применения данного макроса диаграмма станет прозрачной. Степень прозрачности указывается в строке. Fill. Transparency = 0. 4 – в приведенном примере она равна 40 %. При необходимости данный параметр можно изменить по своему усмотрению. Например, на рис. 4.7 показана диаграмма, у которой прозрачность составляет 60 % (эта же диаграмма изображена на рис. 4.4 в непрозрачном виде).

Данный трюк применяется к созданным ранее диаграммам.

Рис. 4.7. Прозрачная диаграмма

В процессе работы нередко возникает необходимость в оперативной обработке данных, которые хранятся на нескольких рабочих листах. Как известно, одним из способов обработки информации является построение диаграмм. В этом разделе мы рассмотрим, каким образом можно построить одновременно несколько диаграмм, исходными данными для которых будет информация, расположенная на нескольких рабочих листах.

Предположим, что у нас имеются пять разных таблиц, которые расположены на пяти рабочих листах, причем количество строк в этих таблицах различается. Одна из таких таблиц показана на рис. 4.8.

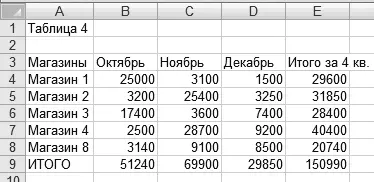

Рис. 4.8. Пример таблицы

Для построения диаграмм на основании данных, хранящихся в этих таблицах, можно использовать макрос, код которого приведен в листинге 4.11.

Sub ManyCharts()

Dim intTop As Long, intLeft As Long

Dim intHeight As Long, intWidth As Long

Dim sheet As Worksheet

Dim lngFirstRow As Long ' Первая строка с данными

Dim intSerie As Integer ' Текущая категория диаграммы

Dim strErrorSheets As String ' Список листов, для которых _

не удалось построить диаграммы

intTop = 1 ' Верхняя точка первой диаграммы

intLeft = 1 ' Левая точка каждой диаграммы

intHeight = 180 ' Высота каждой диаграммы

intWidth = 300 ' Ширина каждой диаграммы

' Построение диаграммы для каждого листа, кроме текущего

For Each sheet In ActiveWorkbook.Worksheets

If sheet.Name <> ActiveSheet.Name Then

' Первый заполненный ряд

lngFirstRow = 3

' Первая категория

intSerie = 1

On Error GoTo DiagrammError

' Добавление и настройка диаграммы

With ActiveSheet.ChartObjects.Add _

(intLeft, intTop, intWidth, intHeight).Chart

Do Until IsEmpty(sheet.Cells(lngFirstRow + intSerie, 1))

' Создание ряда

.SeriesCollection.NewSeries

' Значения для ряда

.SeriesCollection(intSerie).Values = _

sheet.Range(sheet.Cells(lngFirstRow + intSerie, 2), _

sheet.Cells(lngFirstRow + intSerie, 4))

' Диапазон данных для подписей

.SeriesCollection(intSerie).XValues = _

sheet.Range(«B3:D3»)

' Название ряда (берется из столбца "A" таблицы

с данными)

.SeriesCollection(intSerie).Name = sheet.Cells( _

lngFirstRow + intSerie, 1)

intSerie = intSerie + 1

Loop

' Настройка внешнего вида диаграммы

.ChartType = xl3DColumnClustered

.ChartGroups(1).GapWidth = 20

.PlotArea.Interior.ColorIndex = xlNone

.ChartArea.Font.Size = 9

' Диаграмма с легендой

.HasLegend = True

' Заголовок

.HasTitle = True

.ChartTitle.Characters.Text = sheet.Range(«A1»)

' Задание диапазона значений на осях

.Axes(xlValue).MinimumScale = 0

.Axes(xlValue).MaximumScale = 120000

' Стиль линий сетки (прерывистый)

.Axes(xlValue).MajorGridlines.Border. _

LineStyle = xlDot

End With

On Error GoTo 0

' Сдвиг верхней точки следующей диаграммы на высоту _

текущей диаграммы

intTop = intTop + intHeight

AfterError:

End If

Next sheet

If strErrorSheets <> "" Then

' Отобразим список листов, для которых не построили диаграммы

MsgBox «Не удалось построить диаграммы для листов:» &

Chr(13) _

& strErrorSheets, vbExclamation

End If

Exit Sub

DiagrammError:

' Добавление в список имени листа, для которого не смогли _
