Алексей Гладкий - Excel. Трюки и эффекты

ActiveSheet.ChartObjects.Delete

End Sub

После написания кода мы уже можем строить диаграмму – для этого достаточно запустить макрос CreateChart. Но мы упростим этот процесс.

Поместим на панель быстрого доступа две кнопки: для создания диаграммы и для удаления диаграммы. Для этого войдем в режим настройки Excel 2007, откроем в нем раздел Настройка, затем в поле Выбрать команды из выберем значение Макросы – в результате в расположенном ниже списке отобразятся названия двух макросов: CreateChart и DeLeteChart (в соответствии с листингом 4.6). С помощью кнопки Добавить поместим их на панель быстрого доступа (то есть в расположенный справа список) и нажмем кнопку ОК. Теперь для создания диаграммы достаточно будет на панели быстрого доступа нажать соответствующую кнопку – результат представлен на рис. 4.6.

Для удаления построенной диаграммы с рабочего листа достаточно на панели быстрого доступа нажать кнопку удаления диаграммы.

В предыдущем разделе мы рассматривали порядок сохранения диаграммы в отдельном файле с расширением GIF. Этот процесс также можно реализовать нажатием одной кнопки, по аналогии с тем, как это описывается в данном разделе.

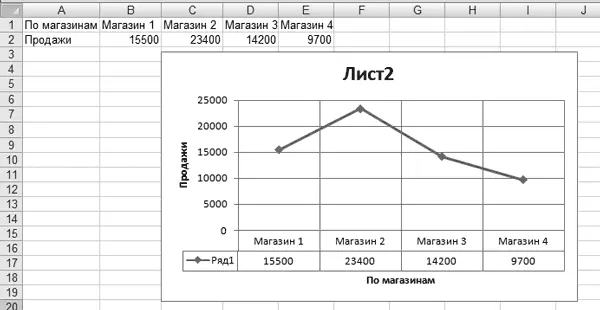

Рис. 4.6. Создание диаграммы одним нажатием кнопки

В процессе работы иногда бывает необходимо узнать, какие диаграммы содержит текущий рабочий лист или книга. В данном разделе мы рассмотрим несколько макросов, позволяющих решить эту задачу.

К примеру, если необходимо быстро узнать количество внедренных диаграмм текущего рабочего листа, то можно воспользоваться следующим макросом (листинг 4.7).

Sub ShowSheetCharts()

Dim strMessage As String

Dim i As Integer

' Формирование списка диаграмм

For i = 1 To ActiveSheet.ChartObjects.Count

strMessage = strMessage & ActiveSheet.ChartObjects(i).Name _

& vbNewLine

Next i

' Отображение списка

MsgBox strMessage

End Sub

После выполнения данного макроса на экране отобразится окно с перечнем имен внедренных диаграмм активного рабочего листа.

Можно вывести список рабочих листов, содержащих обычные диаграммы (вынесенные на отдельный рабочий лист). Пример макроса, позволяющего решить эту задачу, приведен в листинге 4.8.

Sub ShowBookCharts()

Dim crt As chart

Dim strMessage As String

' Формирование списка диаграмм

For Each crt In ActiveWorkbook.Charts

strMessage = strMessage & crt.Name & vbNewLine

Next

' Отображение списка

MsgBox strMessage

End Sub

После применения данного макроса появится окно с перечнем рабочих листов текущей книги, содержащих диаграммы.

Рассматриваемый в данном разделе трюк носит чисто эргономический характер. С его помощью можно при работе с внедренными диаграммами применять совершенно случайные цвета заливки элементов диаграммы.

Для получения эффекта случайной цветовой палитры можно использовать следующий макрос (листинг 4.9).

Sub RandomChartColors()

Dim intGradientStyle As Integer, intGradientVariant As

Integer

Dim i As Integer

' Проверка, выделена ли диаграмма

If ActiveChart Is Nothing Then Exit Sub

' Изменение оформления всех категорий

For i = 1 To ActiveChart.SeriesCollection.Count

With ActiveChart.SeriesCollection(i)

' Вид градиентной заливки (случайный)

intGradientStyle = Int(Rnd * 7) + 1

If intGradientStyle = 6 Then intGradientStyle = 1

If intGradientStyle = 7 Then

intGradientVariant = Int(Rnd * 2) + 1

Else

intGradientVariant = Int(Rnd * 4) + 1

End If

' Применение градиента

.Fill.TwoColorGradient Style:=intGradientStyle, _

Variant:=intGradientVariant

' Установка случайных цветов фона и обводки (используются _

для градиента)

.Fill.ForeColor.SchemeColor = Int(Rnd * 57) + 1

.Fill.BackColor.SchemeColor = Int(Rnd * 57) + 1

End With

Next i

End Sub

Чтобы изменить цветовую палитру диаграммы, необходимо выделить ее и запустить данный макрос.

С помощью несложного трюка можно сделать так, что диаграмма будет прозрачной. Для этого применим, например, такой макрос (листинг 4.10).

Sub TransparentChart()

Dim shpShape As Shape

Dim dblColor As Double

Dim srSerie As Series

Dim intBorderLineStyle As Integer

Dim intBorderColorIndex As Integer

Dim intBorderWeight As Integer

' Проверка, есть ли выделенная диаграмма

If ActiveChart Is Nothing Then Exit Sub

' Изменение отображения каждой категории

For Each srSerie In ActiveChart.SeriesCollection

If (srSerie.ChartType = xlColumnClustered Or _

srSerie.ChartType = xlColumnStacked Or _

srSerie.ChartType = xlColumnStacked100 Or _
