Примечание

Данные команды действуют только при активном двухмерном виде проекта. Для перемещения изображения в окне трехмерного представления используются другие инструменты (при переходе в режим трехмерного представления кнопки Увеличить масштаб и Уменьшить масштаб становятся неактивными).

Для перемещения трехмерного изображения используется кнопка мыши. Над окном трехмерного представления указатель принимает вид белой стрелки, указывающей в ту сторон окна, к которой расположена ближе. Если вы нажмете кнопку мыши и будете перемещать указатель, трехмерная сцена начнет передвигаться в направлении, противоположном стрелке.

• Увидеть выбранные объекты проекта

– изменяет масштаб вида так, чтобы в пределах рабочей области поместились выделенные пользователем объекты.

• Увидеть все объекты проекта

– изображение плана помещается таким образом, чтобы его можно было полностью видеть в рабочей области окна.

• Отключить/включить вспомогательную сетку

– включает/отключает отображение в окне плана вспомогательной сетки.

Вертикальная панель инструментов содержит следующие функциональные кнопки.

• Выбирать объекты

– основной курсор; переводит систему в режим выделения объектов чертежа.

• Вращать объект

– позволяет поворачивать выделенный объект чертежа на произвольный угол.

• Увеличить/уменьшить область плана

– увеличивает/уменьшает выделенную область (с помощью растягивания габаритного прямоугольника кнопкой мыши).

• Перемещать план проекта

– после ее нажатия с помощью кнопки мыши можно перемещать план выполняемого проекта в пределах рабочей области окна.

• Создавать стены помещения

– служит для создания стен на плане. Принцип работы команды будет рассмотрен далее.

В нижней части окна находится панель Библиотека объектов, в которой содержатся готовые конструктивные элементы и составляющие интерьера. Она может быть пристыкована к нижней кромке окна или быть отдельным плавающим окном (рис. 8.4).

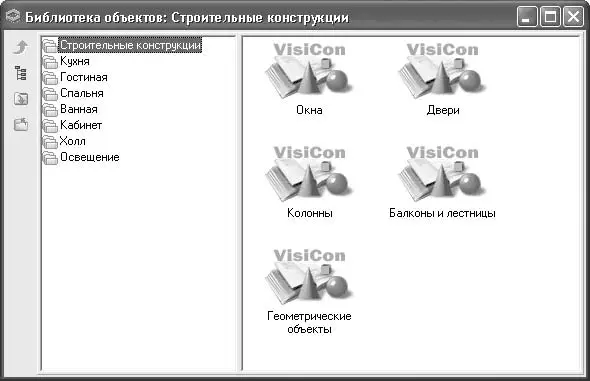

Рис. 8.4.Библиотека объектов в виде плавающего окна

Примечание

Перевести Библиотеку объектов из зафиксированного в плавающий режим можно двумя способами. Можно перетащить ее в любое место окна за полосы перетаскивания, которые в зафиксированном положении находятся слева панели. Второй способ – закрыть и открыть Библиотеку объектов с помощью команды Окно «Библиотека объектов» меню Окно.

Панель разделена на две части. Слева размещен древовидный список групп объектов, справа – подгруппы и объекты, выделенные в левой части.

Слева от дерева групп объектов находятся функциональные кнопки, управляющие отображением дерева объектов:

• Подняться на уровень выше

– перемещает выделение на группу высшего уровня;

• Спрятать/показать дерево библиотеки объектов

– управляет отображением древовидного списка групп объектов;

• Показать всю структуру библиотеки

– разворачивает все узлы дерева объектов;

• Свернуть всю структуру библиотеки

– сворачивает все узлы дерева объектов библиотеки.

Структура библиотеки следующая.

• Строительные конструкции – в этой группе собраны строительные элементы, которые можно использовать при проектировании помещения:

– Окна;

– Двери;

– Колонны;

– Балконы и лестницы;

– Геометрические объекты.

• Кухня – элементы интерьера и техники для обустройства кухонь:

– Столы;

– Стулья и кресла;

– Нижние тумбы;

– Нижние угловые и боковые;

– Верхние тумбы;

– Верхние угловые и боковые;

– Пеналы;

– Мойки;

– Оборудование.

• Гостиная – мебель, техника и отопительные приборы для оформления интерьера гостиной:
